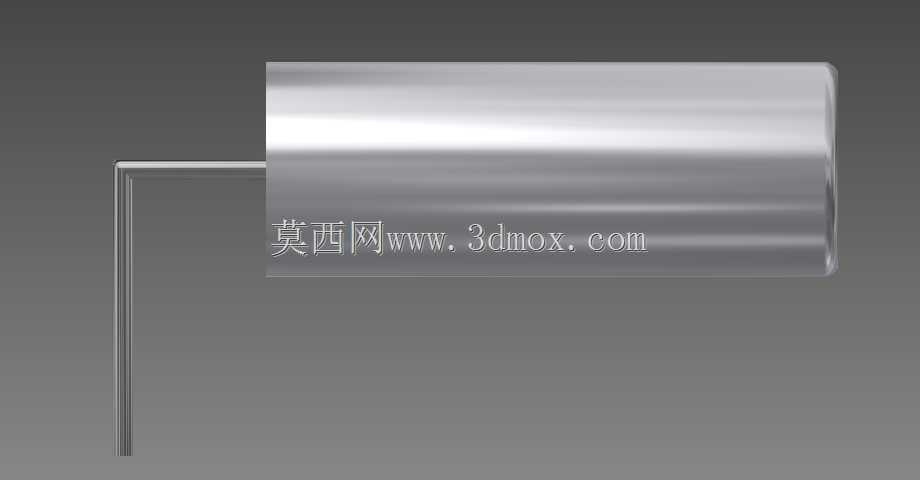

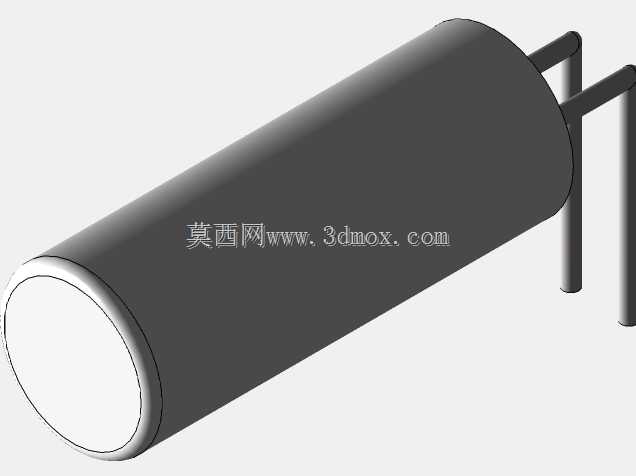

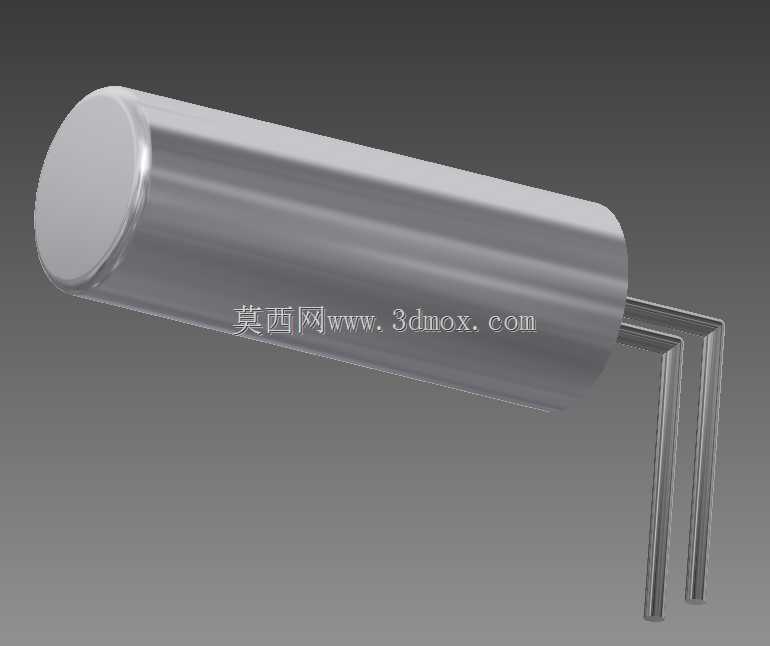

3mm×8mm浸渍型圆柱晶体谐振器结构

该款圆柱型频率元件主要应用于各类消费电子、工业控制板卡、小型智能终端的时钟发生电路中，作为电路系统的频率基准源，为芯片提供稳定的时钟频率参考，保障电路时序逻辑的精准运行，常见于遥控器、小型家电控制板、简易数码产品的主控电路中，适配对频率稳定性有基础要求、安装空间紧凑的电路场景。元件采用圆柱金属外壳封装搭配弯折直插引脚的结构设计，金属外壳可实现基础的电磁屏蔽效果，降低外界杂散电磁信号对内部谐振晶片的干扰，保障频率输出的稳定性；弯折式引脚设计适配波峰焊、手工焊等多种焊接工艺，可直接插接在PCB板的对应通孔中完成固定，焊接后结构牢固，不易出现引脚脱焊、元件移位的问题。设计过程中优先考虑了小空间安装的适配性，将主体圆柱直径控制在3mm、长度控制在8mm，整体占用PCB板面积极小，可在排布密集的小型电路板上灵活布置，不会与周边电容、电阻等贴片元件产生空间干涉；引脚的弯折角度与伸出长度经过精准核算，既保证焊接时引脚可顺利穿过PCB通孔，又能让元件主体与板面保持合适间距，避免焊接高温传导至元件内部损伤谐振晶片，同时也为焊接后的引脚剪脚、三防漆涂覆等后续工序预留足够操作空间。元件采用浸渍工艺完成内部晶片的密封与固定，可抵御日常使用环境中的潮气、粉尘侵入，提升元件在温湿度变化环境下的工作可靠性，延长元件的实际使用寿命；外壳与引脚的衔接处做了平滑过渡处理，无尖锐毛刺，在生产装配过程中不会划伤操作人员、也不会刮损PCB板上的线路阻焊层。整体结构设计简洁实用，没有冗余的结构部件，在满足频率元件核心功能的前提下，最大限度压缩了元件的整体体积，同时兼顾了生产装配的便利性与长期使用的稳定性，可适配大批量流水线焊接生产的工艺要求，有效降低整机组装的工艺难度与生产成本。
