0.96英寸I2C接口OLED显示模组结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:180404
  • 0.96英寸I2C接口OLED显示模组结构设计
  • 0.96英寸I2C接口OLED显示模组结构设计
  • 0.96英寸I2C接口OLED显示模组结构设计
  • 0.96英寸I2C接口OLED显示模组结构设计
  • 0.96英寸I2C接口OLED显示模组结构设计
  • 0.96英寸I2C接口OLED显示模组结构设计
  • 0.96英寸I2C接口OLED显示模组结构设计
  • 0.96英寸I2C接口OLED显示模组结构设计
  • 0.96英寸I2C接口OLED显示模组结构设计

这款0.96英寸OLED显示模组,是面向小型嵌入式开发场景设计的人机交互显示部件,广泛应用在便携检测仪器、小型工控终端、智能穿戴外设、开源硬件开发板、桌面小型智能设备等场景中,承担参数显示、状态反馈、简单交互提示的核心作用,能够在低功耗运行的前提下,输出清晰的中文、字符与简易图形内容,适配各类对安装空间、供电功耗有严格限制的小型电子设备。

从功能特性来看,这款模组采用128×64的点阵分辨率,蓝色I2C通讯接口仅需两根通讯线即可完成数据传输,大幅减少了主控端的引脚占用,无需复杂的并行接线即可快速点亮调试,自发光的OLED结构无需额外背光组件,在弱光环境下也能呈现高对比度的显示内容,可视角度宽,不存在传统LCD屏幕的背光漏光、侧视偏色问题,能够满足不同安装角度下的信息读取需求。

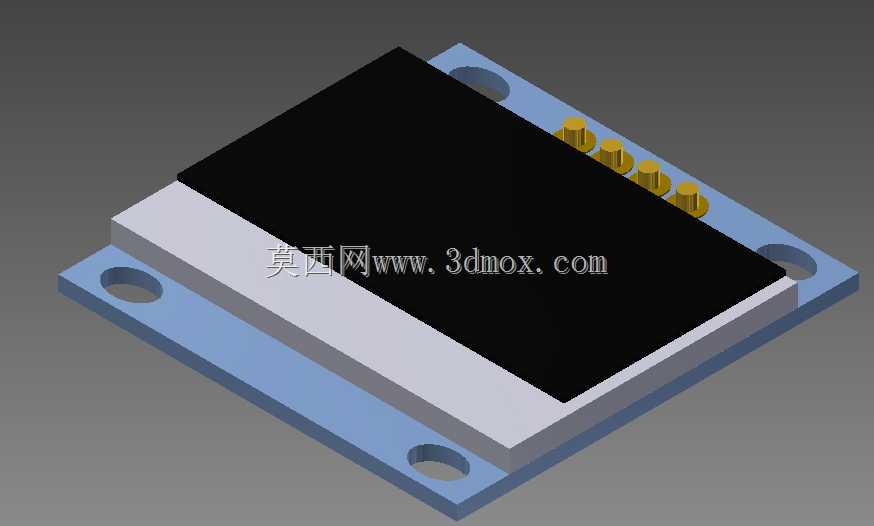

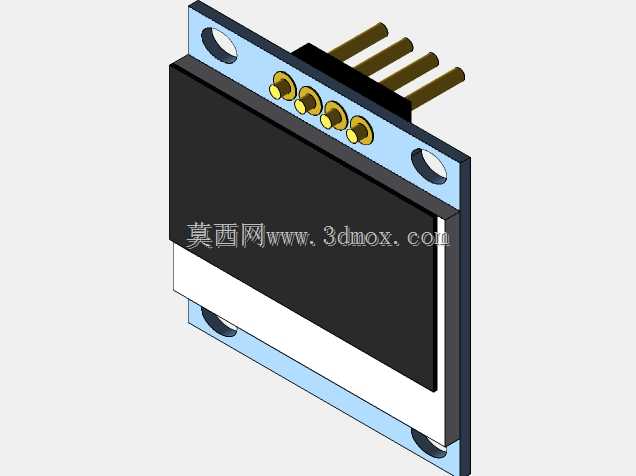

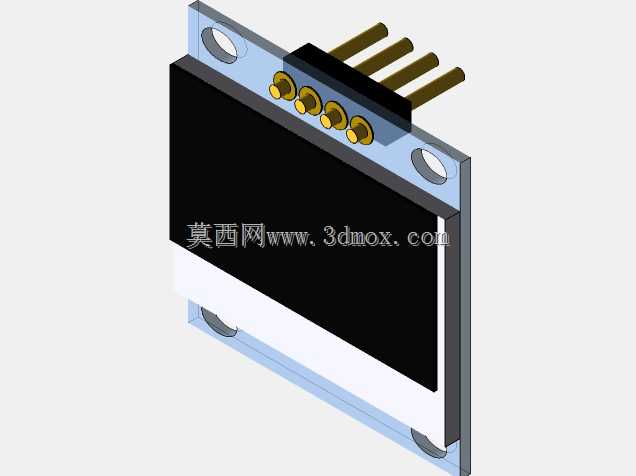

在设计思路上,整体结构采用分层堆叠的布局逻辑,最上层为OLED显示面板本体,中层为PCB驱动承载板,板载四颗通讯与供电引脚,引脚高度经过精准测算,既满足直插焊接的操作空间,也不会超出整体结构的高度边界,避免与设备外壳产生干涉。底层的安装固定基板采用蓝色PCB基材,四个角位预留了标准的圆形安装孔,孔位间距经过统一校准,能够匹配通用的小型电子设备安装位,既可以通过铜柱配合螺丝完成悬空固定,也可以直接嵌入设备面板的预留卡槽中,安装方式灵活适配不同的设备结构需求。

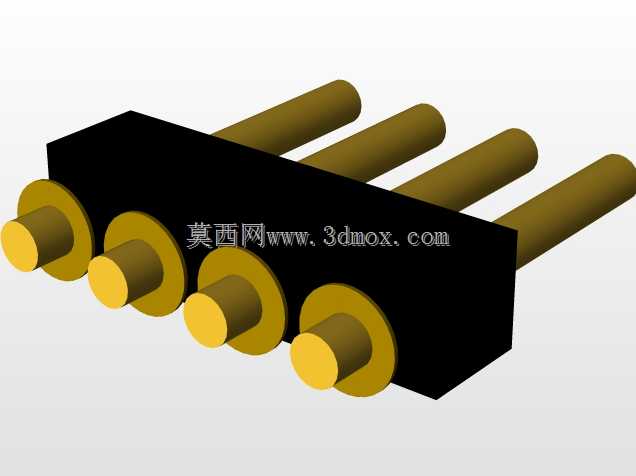

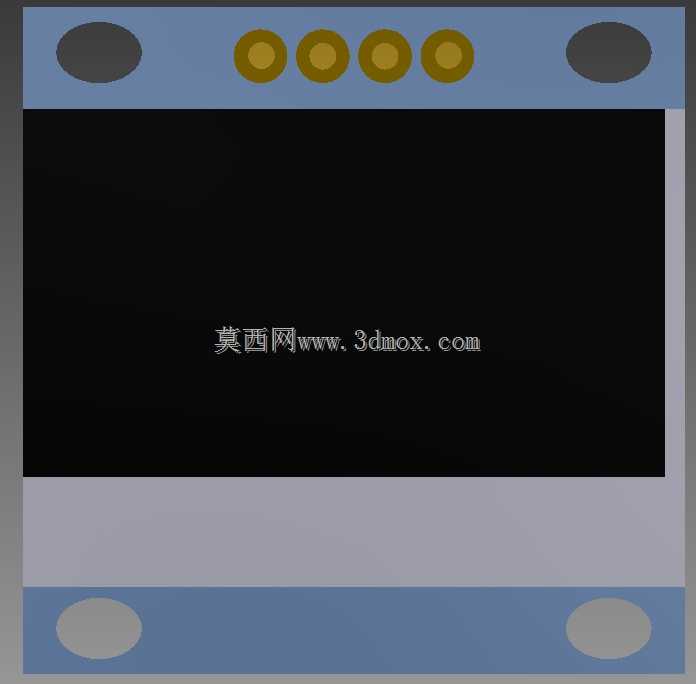

从外形尺寸与安装边界来看,整体结构方正紧凑,屏幕显示区域占据了模组正面绝大多数面积,边框宽度控制在极小范围内,尽可能压缩了非显示区域的占比,适配小型设备的紧凑内部空间。安装孔的孔径适配常用的M2规格固定螺丝,孔位边缘与PCB板边保留了足够的安全距离,避免安装时螺丝压伤板上线路。引脚的排布顺序遵循通用I2C模组的行业惯例,引脚间距符合标准2.54mm排针间距,既可以直接焊接排针插接在面包板上用于开发调试,也可以直接焊接引线嵌入量产设备中,兼顾了开发验证阶段的易用性与量产装配的适配性。整体结构的边角做了轻微的圆角处理,避免装配过程中尖锐边角划伤操作人员或者设备内部的连接线材,所有结构部件的公差控制满足电子装配的通用精度要求,能够顺利完成各层部件的贴合组装,不会出现层间错位、安装孔对位偏差的问题。
