型钢焊接结构液压机承载机架

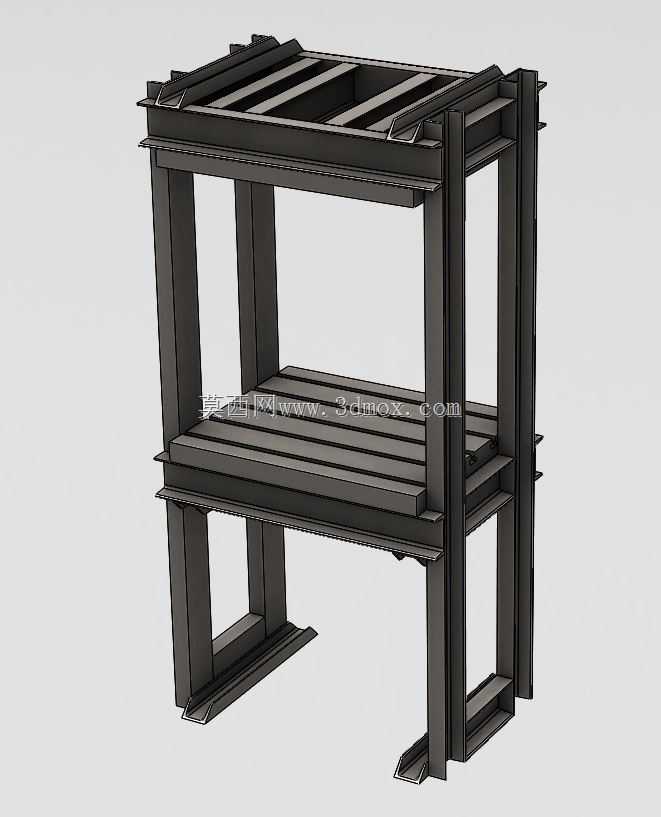

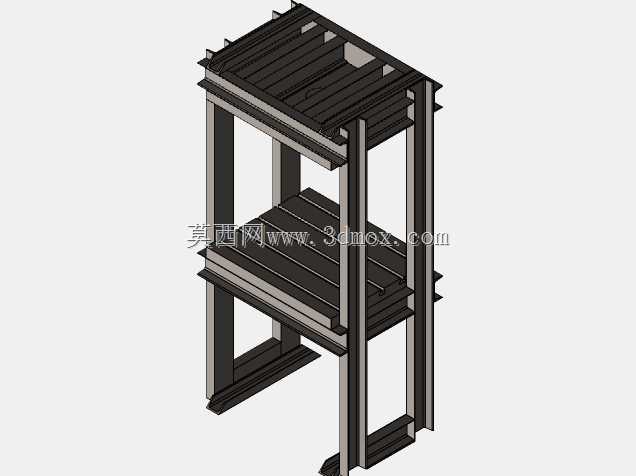

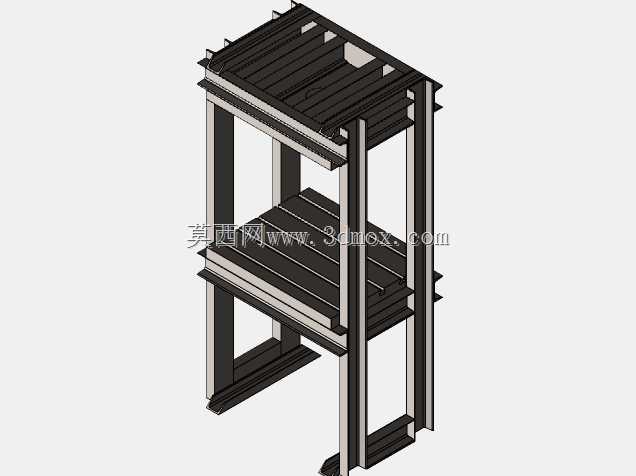

该机架作为液压机的核心承载基体，广泛应用于金属冲压、型材校直、橡塑模压、粉末压制成型等工业生产场景，是中小型四柱式或框架式液压设备的基础支撑构件，承担设备作业全程的全部静载荷与动载荷，直接决定液压机的作业精度、运行稳定性与整机使用寿命。在实际生产场景中，这类型钢焊接机架多用于100吨至600吨区间的中小型通用液压机，适配五金零件冲压成型、钢材校直校正、复合材料模压、小型工件压装装配等多类作业工序，相比传统铸钢机架，生产周期更短、制造成本更可控，同时具备更灵活的结构调整空间，可根据不同的作业台面需求、开口高度要求快速调整设计参数，适配不同规格的液压油缸与作业工装安装。从功能特性来看，该机架采用多层型钢叠合焊接的框架式结构，上下两层承载台面均采用加厚H型钢并排铺设作为承力梁，配合四根竖向主立柱型钢形成封闭受力框架，竖向立柱与横向承力梁之间采用满焊焊接工艺，并在连接节点处增设三角加强筋板，有效分散油缸施压时的集中应力，避免长期交变载荷下出现焊缝开裂、结构变形等问题；上下台面预留的型钢安装槽位，可直接适配不同规格的工装夹具、模具定位板安装，无需额外加工大面积安装平面，降低后续装配的加工成本。设计过程中，工程师优先考虑受力路径的合理性，将液压油缸的安装位设置在上层承力梁的中心区域，让施压载荷沿四根竖向立柱均匀传递至下层底座，再通过底部的支撑脚将载荷分散传递到设备安装基础上，避免出现偏载力矩；整体框架的开口高度、台面宽度尺寸均参考通用液压机的常用参数范围设计，既满足常规高度工件的作业空间需求，也适配标准车间的设备安装进门尺寸、厂房高度限制，底部支撑脚预留的地脚螺栓安装位，可直接与混凝土地基或设备减震垫连接，安装时无需额外制作过渡连接底座。结构细节上，各型钢构件的连接位置均做了倒角过渡处理，避免应力集中导致的结构疲劳损伤，焊接后整体框架经过时效去应力处理，可有效降低长期使用后的结构变形量，保证施压作业时的台面平行度精度，满足精密压装、成型作业的精度要求。
