砖机振动压缩冲压矩阵成型工装结构

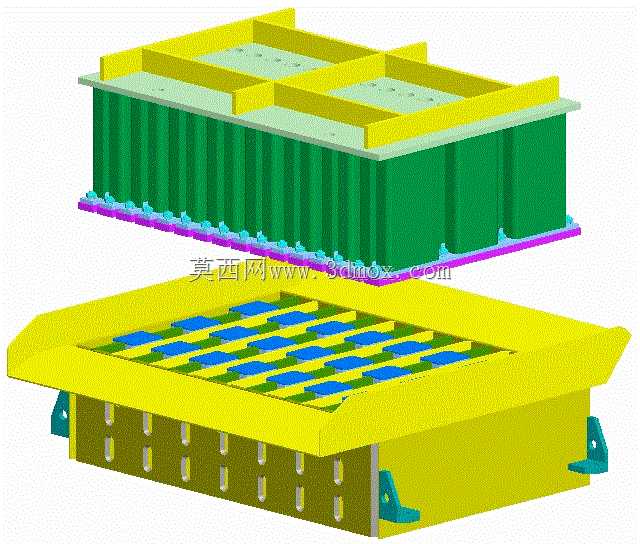

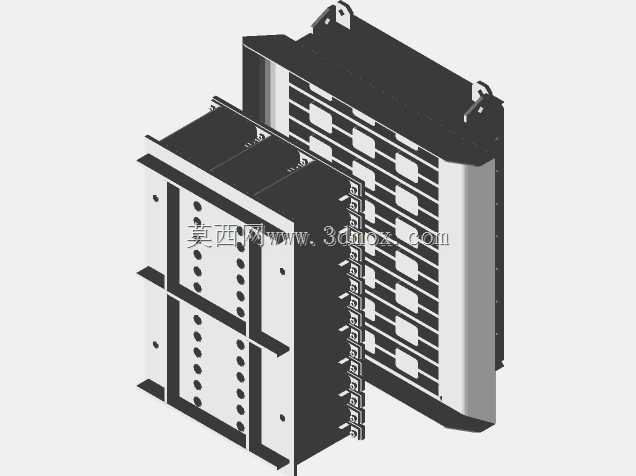

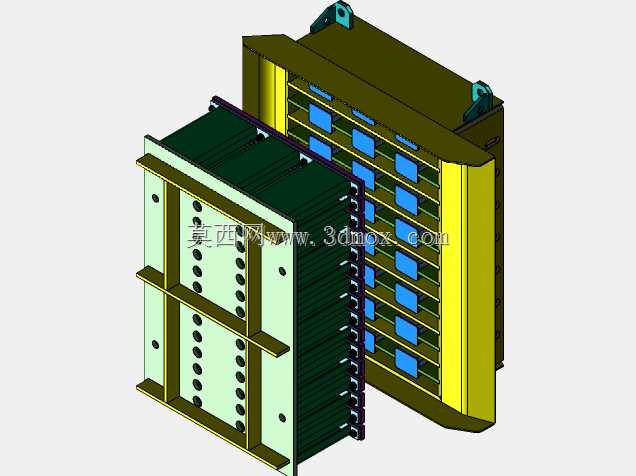

该结构是建材砌块生产环节中，配套压制成型设备使用的核心冲压执行组件，主要应用于规模化建材生产厂区的免烧砖、混凝土砌块成型工位，承担原料振实压型的核心作业功能，是保障砌块成型密度均匀、外形尺寸一致的关键工装部件。整套结构分为上下两个配合单元，上部为压合执行端，下部为模腔承载端，二者配合完成填料后的振压成型工序。上部压合单元采用多道竖向肋板拼接的框架式承力结构，绿色竖向排布的承压肋条沿矩阵方向均匀布置，可将压合力均匀分散到每一个模腔对应位置，底部设置的紫色缓冲垫层能在压合接触瞬间抵消刚性冲击，避免原料局部受压过度出现碎裂或密度不均问题，顶部黄色框架结构为安装对接位，可直接与压合设备的动力输出端固定，安装边界预留了标准螺栓连接点位，适配多数常规砌块压合设备的主轴安装尺寸。下部模腔承载单元采用围边式箱体结构，黄色围边形成填料限位区域，内部矩阵排布的蓝色模腔定位块精准对应上部压头位置，模腔块之间预留了振动传导间隙，可配合设备自带的振动机构将填入的混凝土、粉煤灰等原料充分振实，排出原料间隙中的空气，避免成型砌块出现内部孔隙。下部箱体侧面设置的带孔安装支耳为设备对接位，可直接固定在振动台基座上，支耳位置经过受力校核，可承受高频振动下的交变载荷，不会出现连接松动或结构开裂问题。整套结构的设计思路围绕砌块成型的工艺需求展开，压合面的矩阵排布完全匹配常规标准砌块的排布规格，单次压合即可完成多块砌块的成型作业，大幅提升生产效率；结构上采用分体式模块化设计，易磨损的压头、模腔块均可单独拆卸更换，无需整体报废更换，降低生产运维成本；各部件的外形尺寸经过紧凑化设计，在满足压合行程需求的前提下，尽可能压缩整体高度，减少设备的安装空间占用，适配不同厂区的现有成型设备改造升级需求，无需对原有设备基座做大规模改动即可完成换装。
