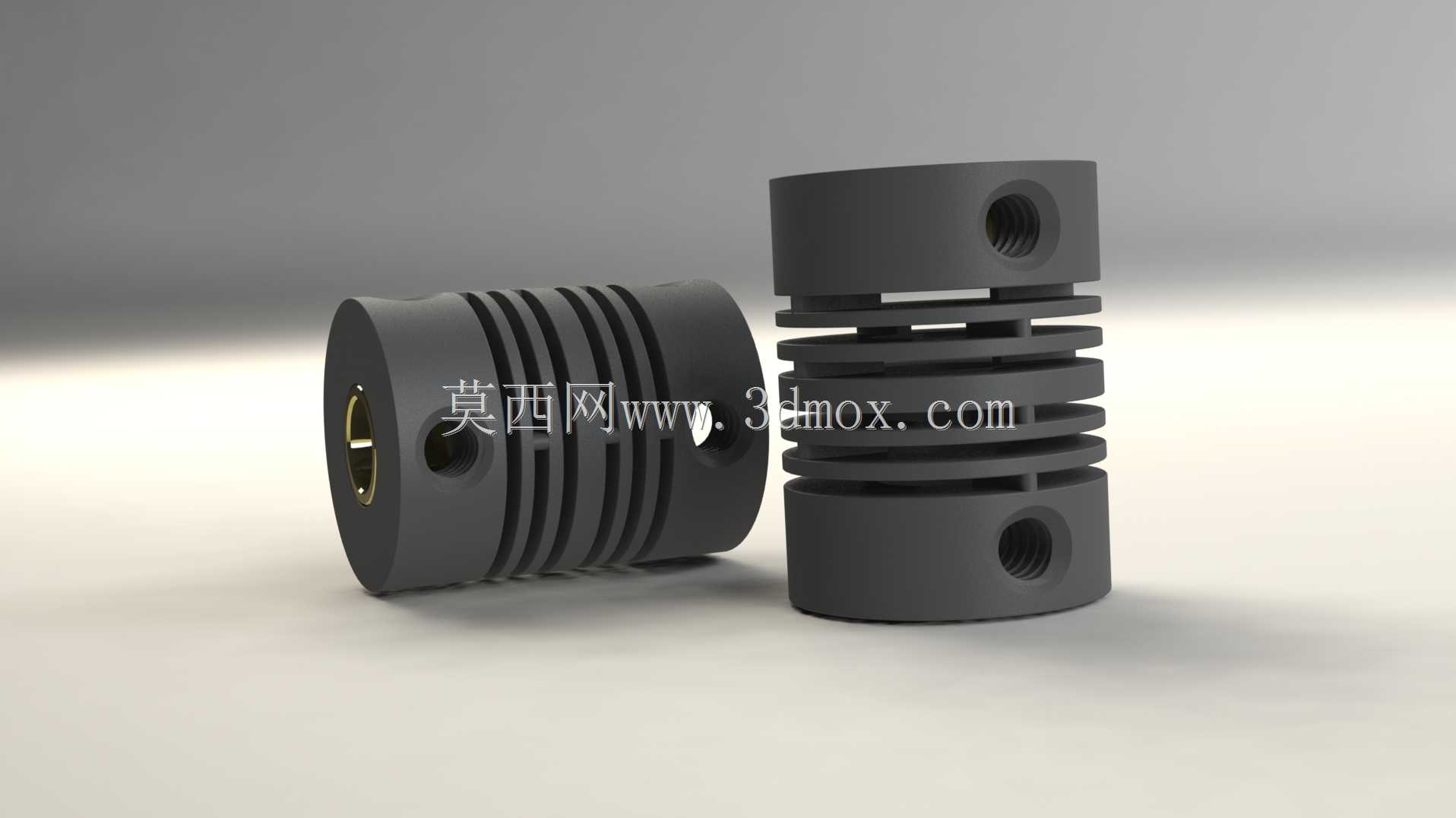

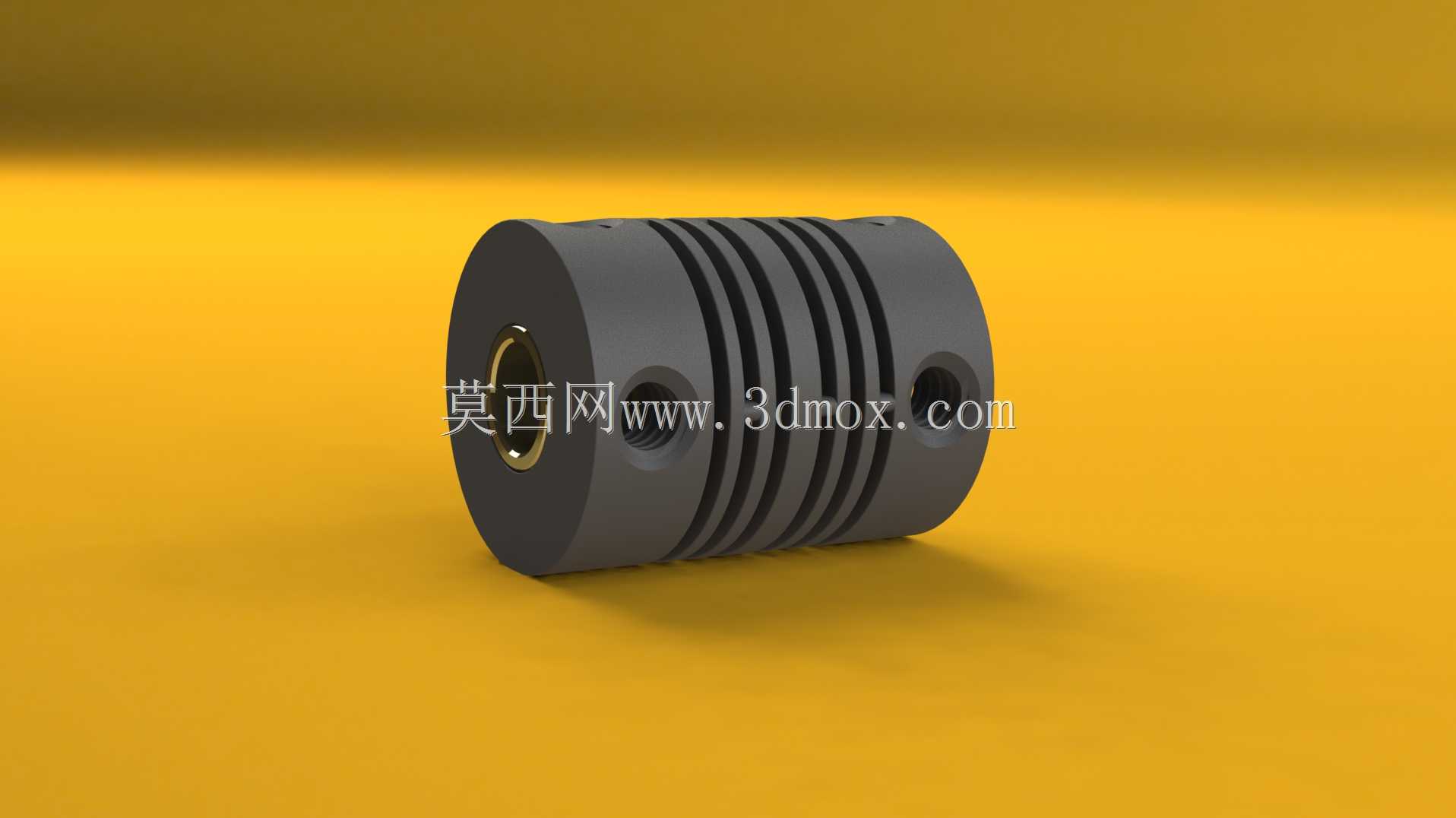

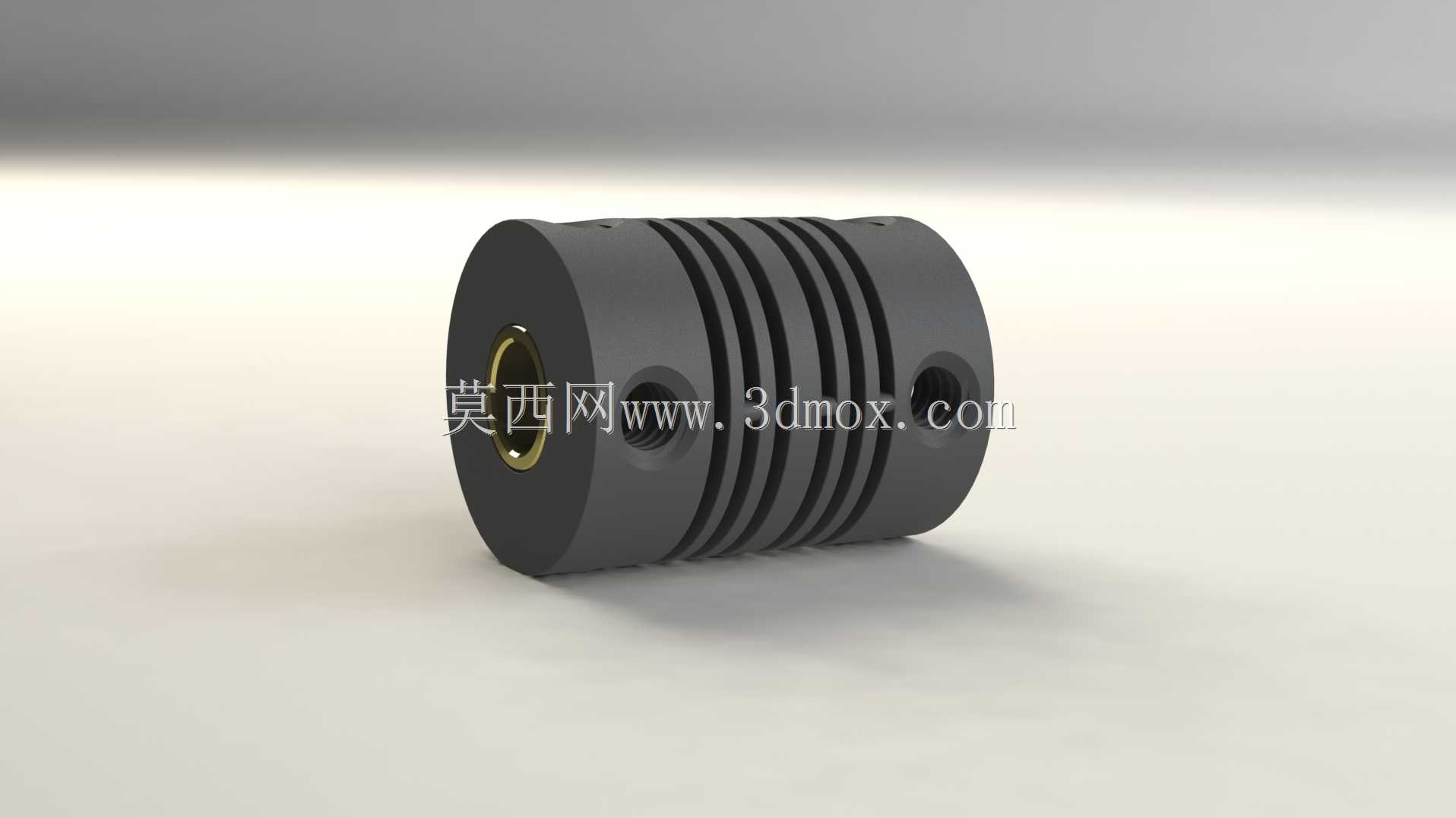

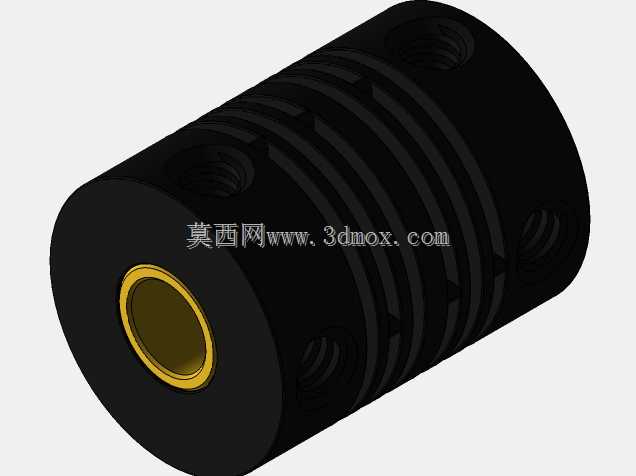

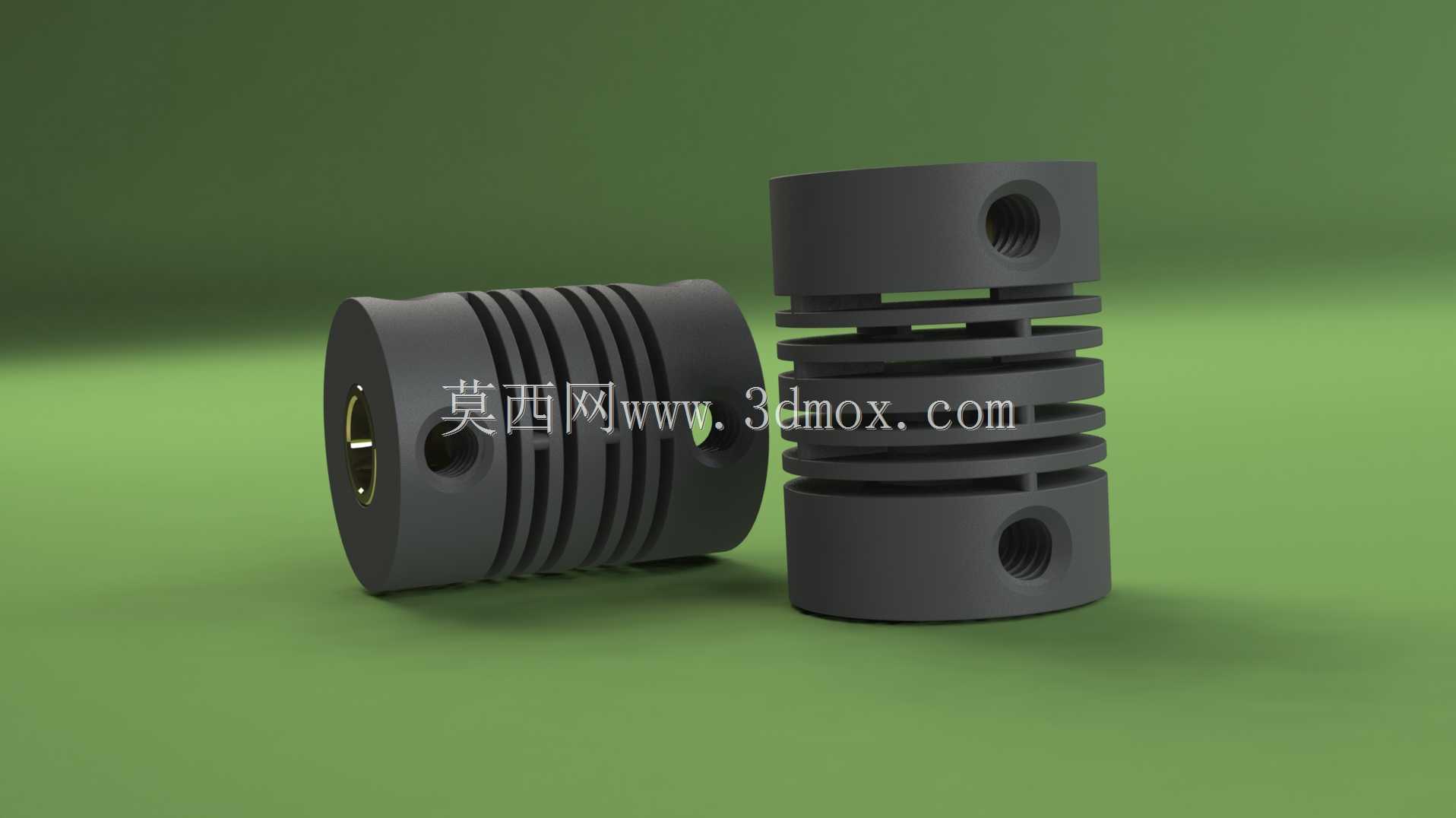

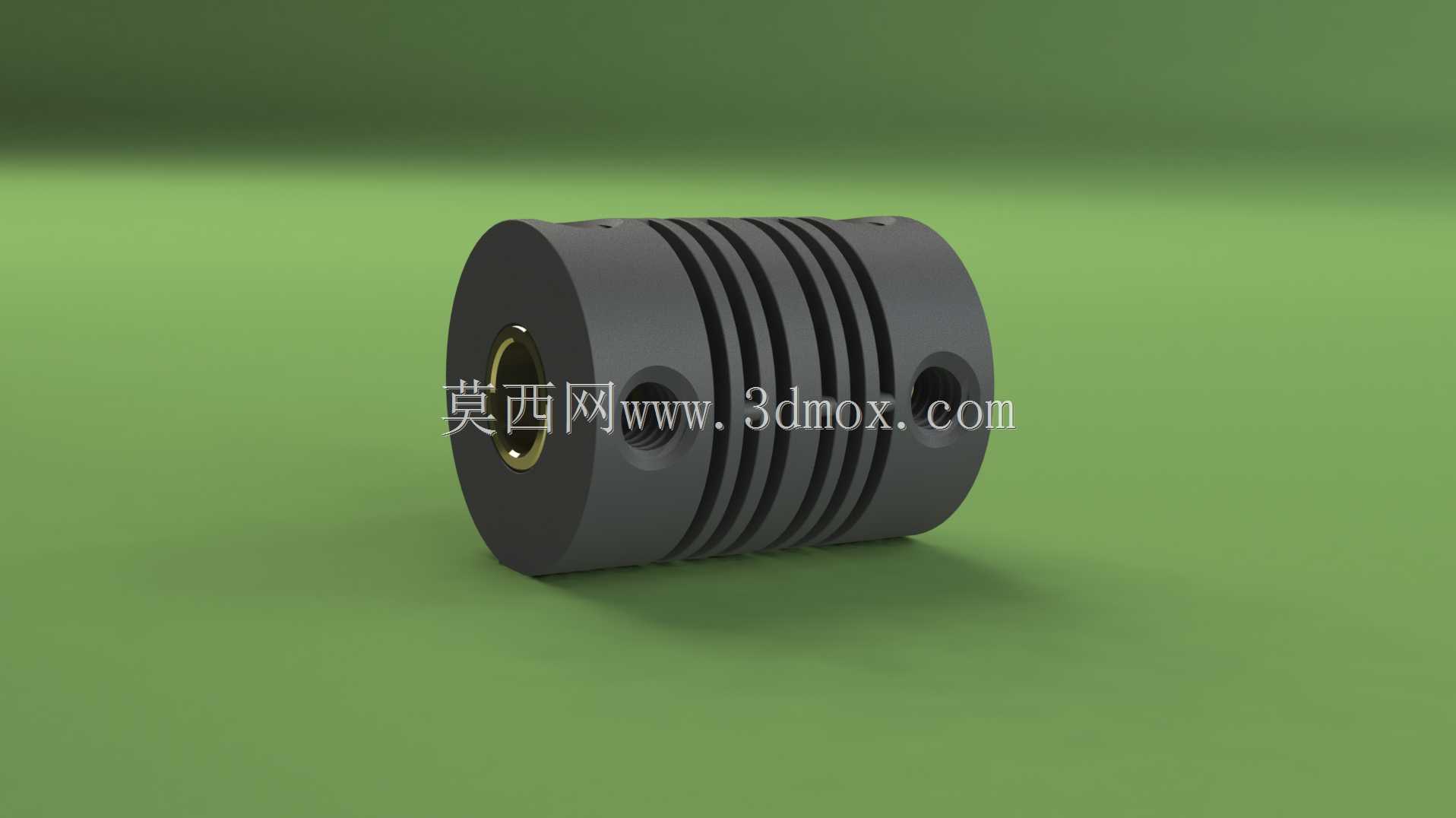

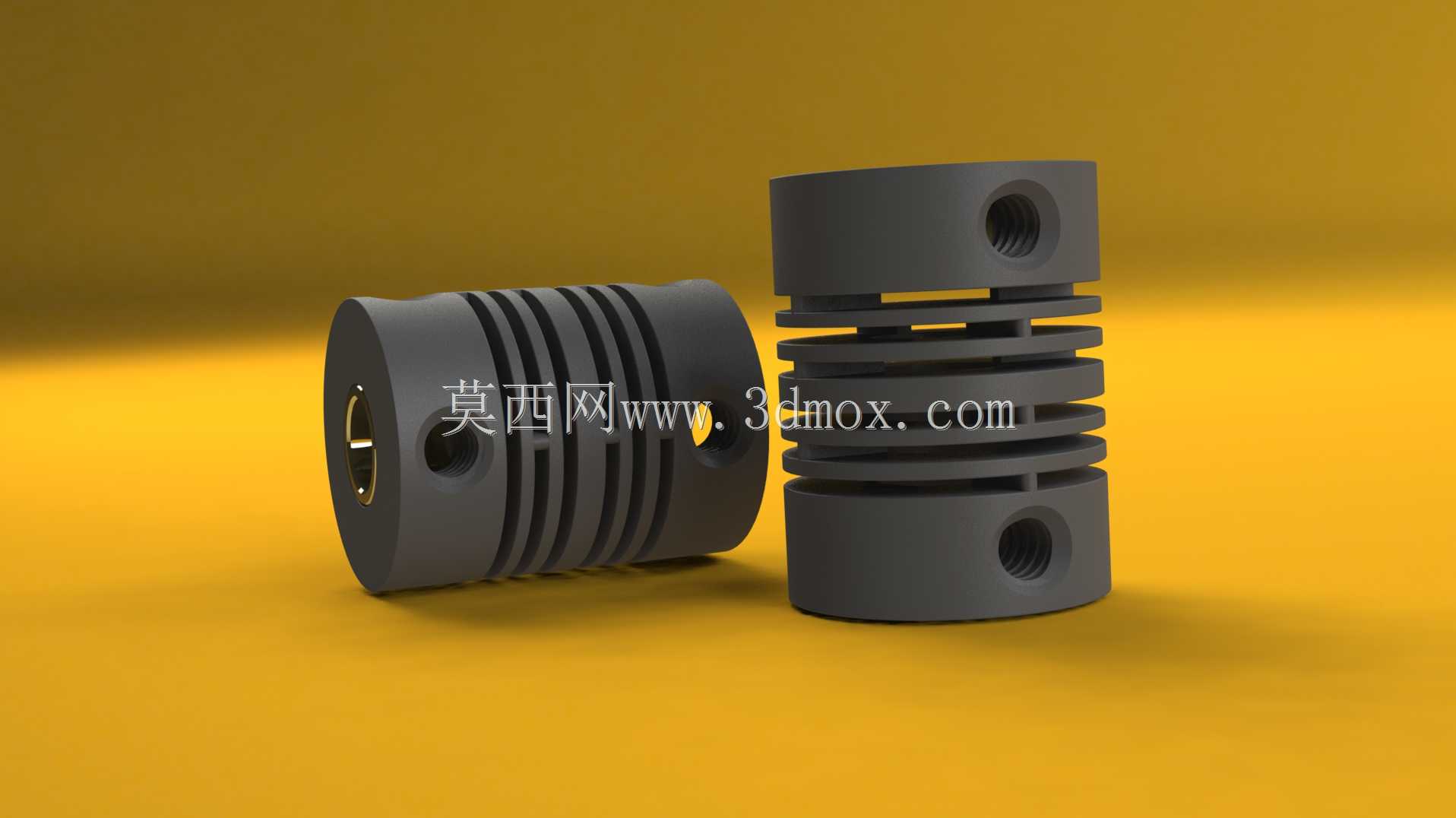

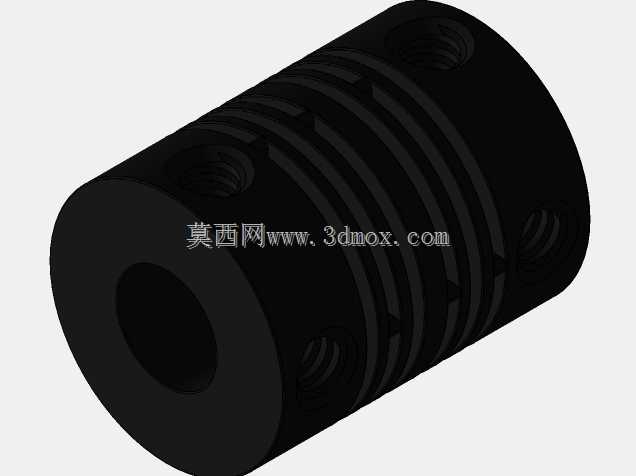

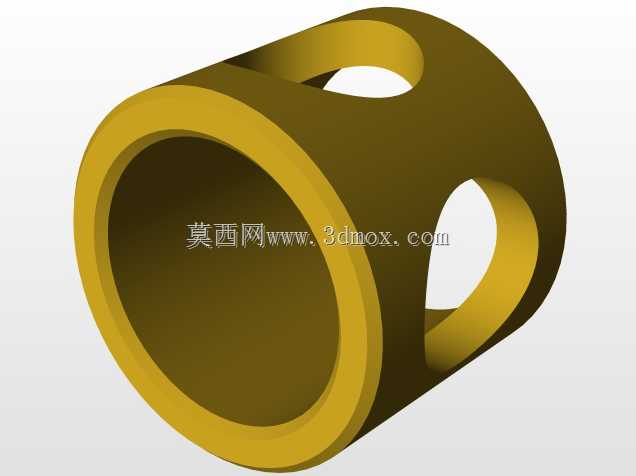

欧姆龙E69-C68B编码器专用联轴器结构

这款联轴器主要适配旋转编码器与驱动端的连接场景，广泛应用在CNC数控设备、伺服传动系统、自动化生产线工位、精密检测设备等需要高精度角度信号传输的场合，核心作用是在编码器与被测转轴之间建立柔性传动连接，补偿两端轴系的安装偏差，避免刚性连接带来的额外径向、角向载荷损伤编码器精密轴承，保障角度信号采集的稳定性与准确性。从功能特性来看，该款联轴器采用平行切槽的弹性结构设计，整体为一体化加工成型的黑色工程塑料材质，自身具备均匀的弹性形变能力，可同时补偿两端轴的径向偏移、角向偏斜以及少量轴向窜动，传动过程中无背隙，回转精度高，能够精准传递旋转运动，不会因为连接间隙导致编码器信号出现脉冲丢失或角度误差。两端的轴孔分别适配对应规格的编码器输出轴与设备被测转轴，侧壁设置的紧定螺钉孔用于安装锁紧螺钉，安装时可通过拧紧螺钉将联轴器与两端轴体牢固固定，防止高速运转过程中出现打滑松脱的问题。从设计思路来看，这款联轴器针对编码器这类精密传感元件的使用需求做了针对性优化，没有采用金属弹性体的结构，选用具备一定阻尼特性的工程塑料材质，既可以吸收传动过程中的微小振动，避免振动传递到编码器内部影响码盘读数稳定性，又能控制自身转动惯量，不会给被测转轴增加额外的负载负担，适配小扭矩的信号采集传动场景。切槽的数量、宽度与深度经过匹配调校，在保证足够弹性补偿量的同时，兼顾了整体的结构强度，能够在常规工业环境的转速范围内长期稳定工作，不会出现结构疲劳断裂的问题。在安装边界方面，该联轴器整体为圆柱状外形，外径尺寸适配E6B2-CWZ6C系列编码器的安装空间，不会和编码器周边的安装支架、接线结构产生干涉，两端轴孔的深度与直径匹配对应轴径的插入长度要求，紧定螺钉的锁紧位置避开轴端的应力集中区域，安装时无需额外加工定制转接件，可直接套装在两端轴上完成锁紧固定，大幅降低现场安装的调试难度，即使两端轴存在小范围的安装对中偏差，也可以通过联轴器自身的弹性形变完成补偿，不需要反复调整轴系对中精度，有效提升设备装配与维护的效率。在实际使用过程中，这类弹性联轴器可以有效隔绝设备运行中产生的冲击与振动，避免编码器因为长期受载出现轴承磨损、码盘松动等故障，延长精密传感元件的使用寿命，保障设备转速、位置检测环节的长期可靠运行。
