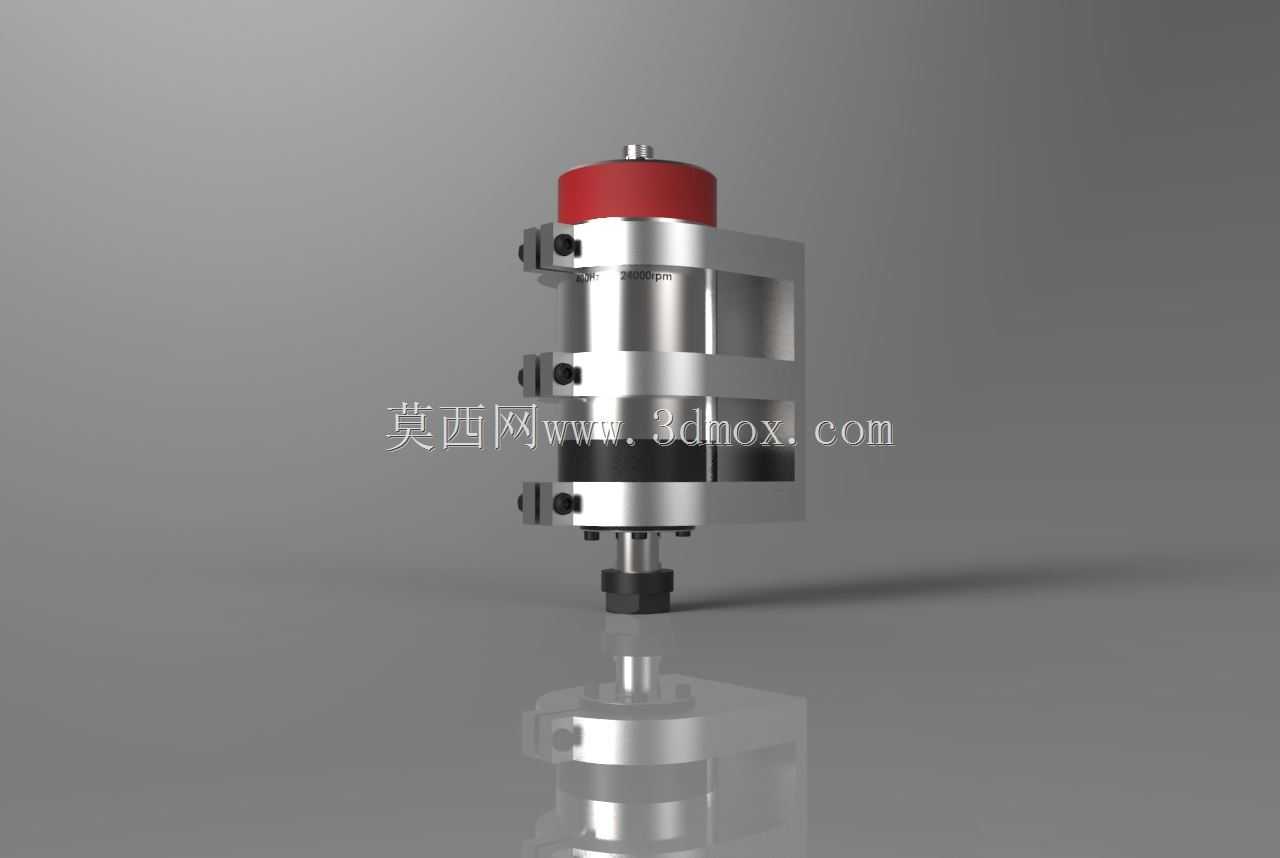

3KW水冷ER20数控铣削主轴安装结构

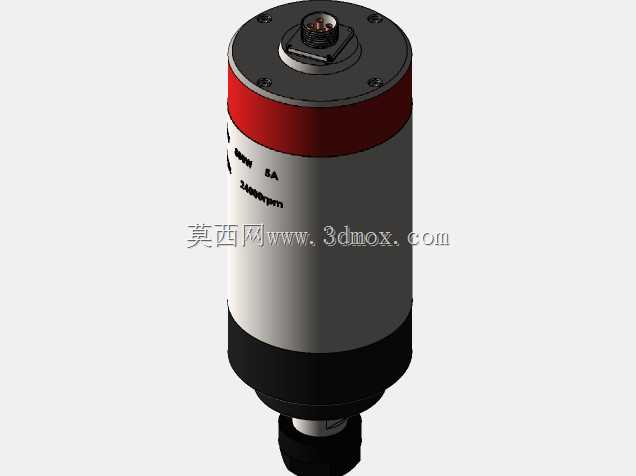

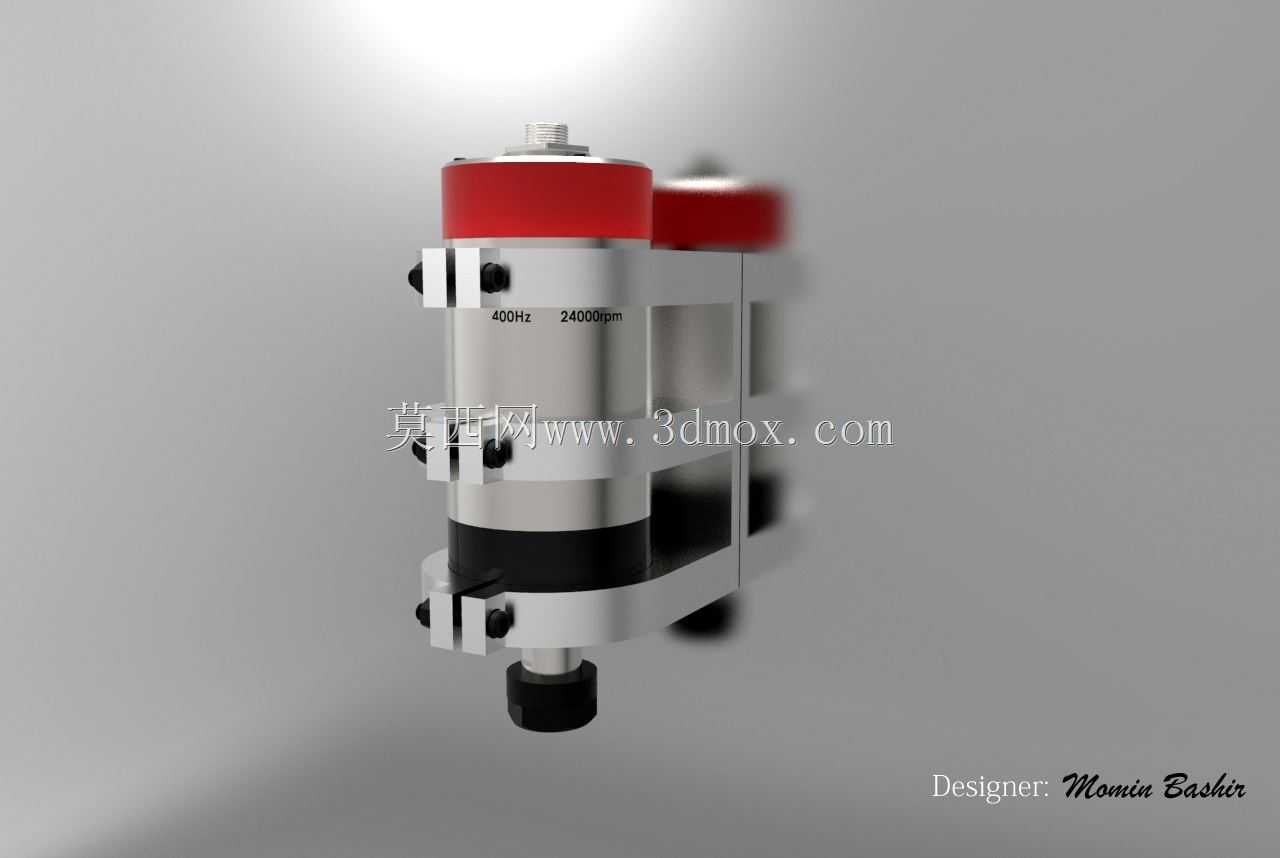

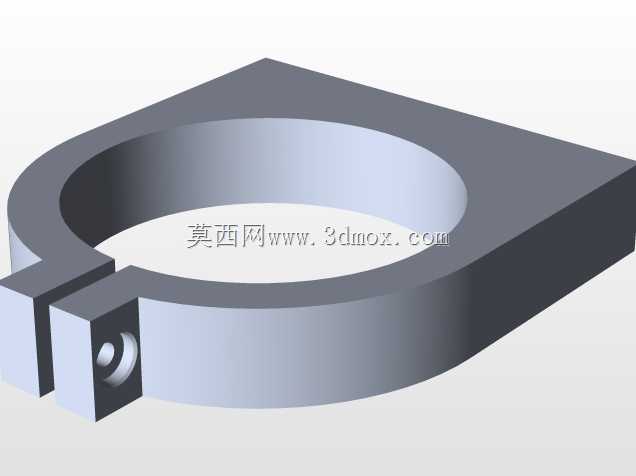

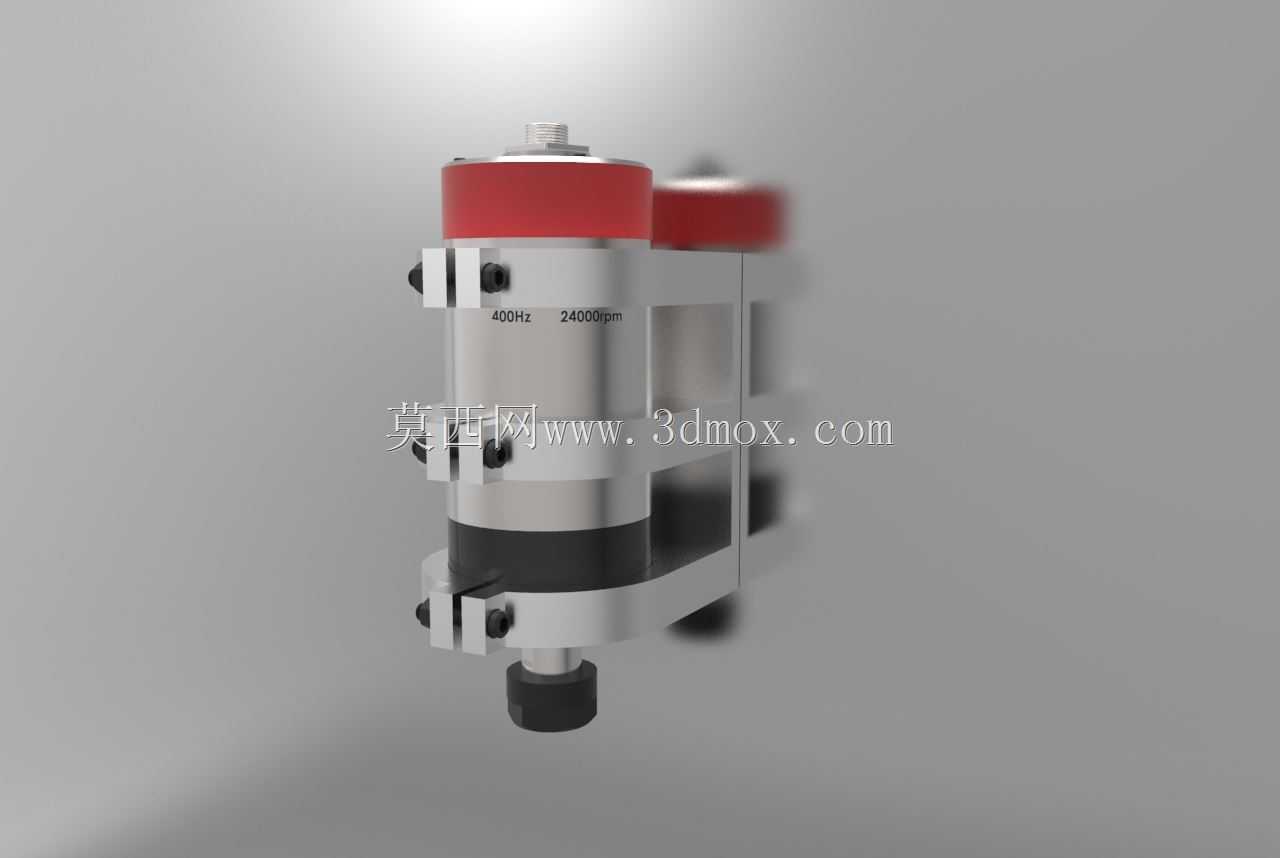

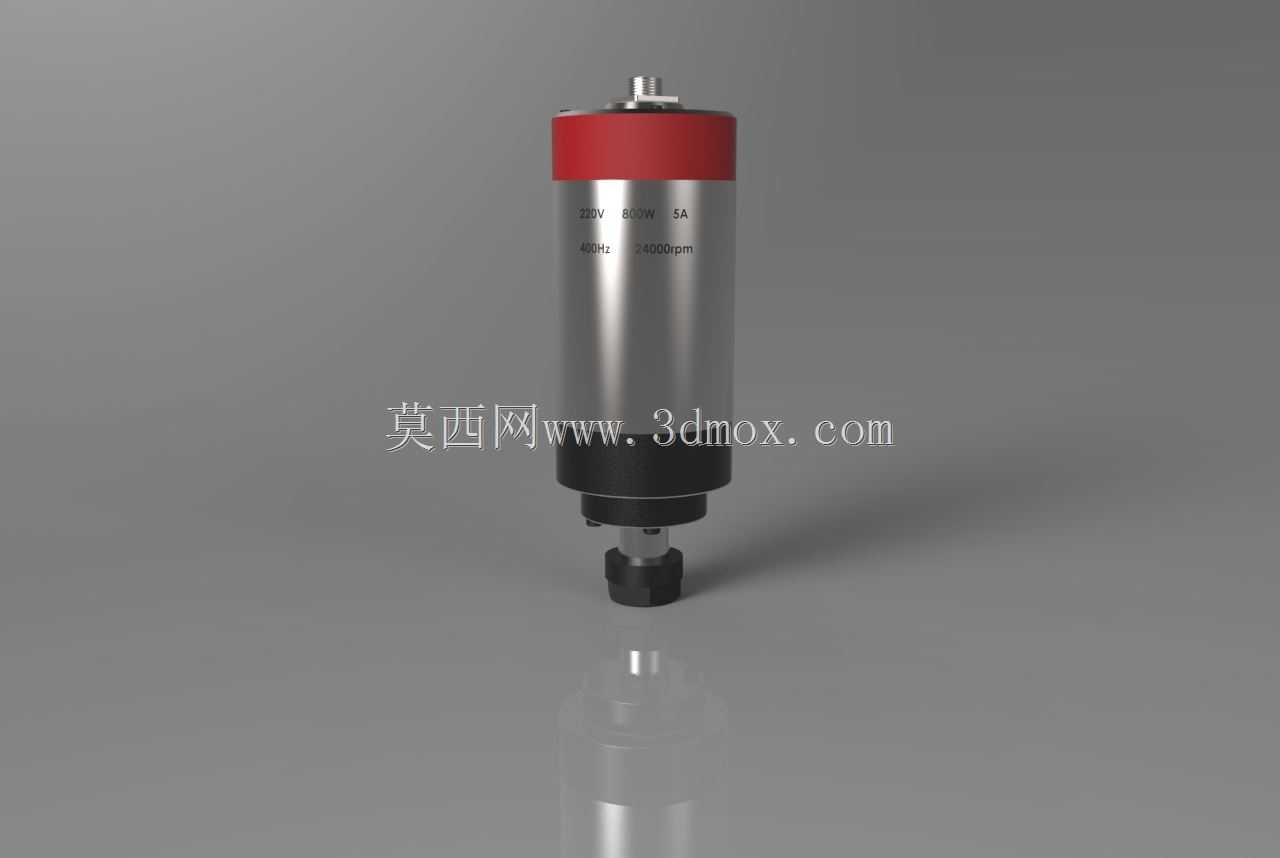

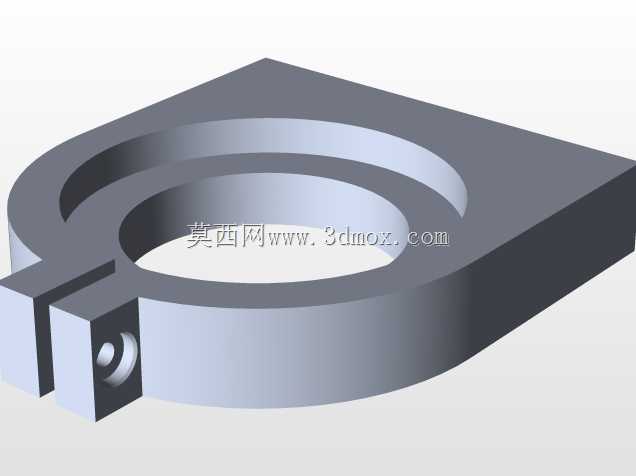

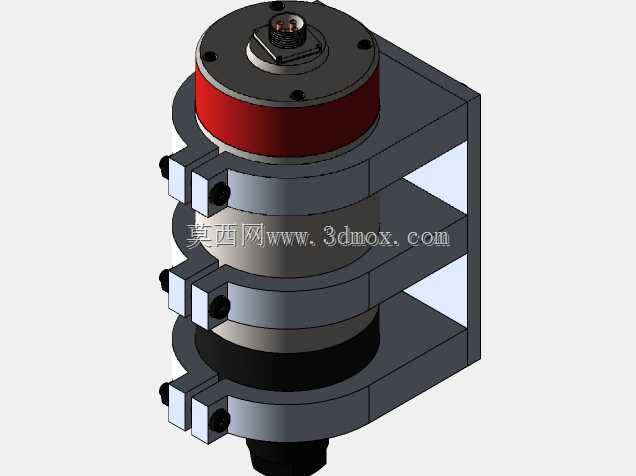

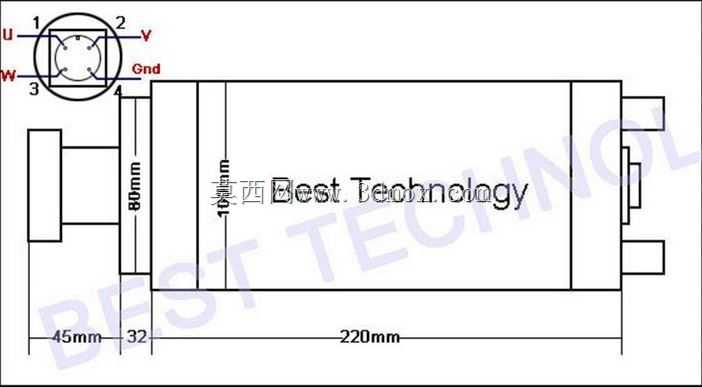

这款水冷数控主轴安装结构，主要面向中小型数控铣削、雕铣加工场景设计，可适配台式数控铣床、小型加工中心以及定制化CNC雕铣设备，在五金零件铣槽、小型模具精加工、非金属材料轮廓切割等工序中承担核心切削驱动功能，能够为加工端提供稳定的高转速动力输出，满足精密加工场景下对主轴运行稳定性、冷却效率以及安装适配性的多重要求。从实际用途来看，该结构将主轴本体与安装固定支架整合为一体，既可以直接通过支架的安装孔位固定在机床滑枕或Z轴滑板上，也能适配改装类数控设备的自定义安装需求，水冷循环通路的集成设计能够在主轴高转速运行时持续带走电机运转产生的热量，避免长时间加工出现主轴过热、精度衰减的问题，保障连续加工过程中的尺寸稳定性。在功能特性层面，该主轴支持宽范围转速调节，可覆盖从低速大扭矩铣削到高速精密切削的不同加工需求，ER20夹头配置能够兼容一定直径范围内的铣刀、钻头等切削刀具，换刀操作便捷，夹持精度可靠；配套的安装支架采用双侧抱紧式结构，与主轴筒身的接触面积充足，能够有效抵消切削过程中产生的径向振动，降低刀具振纹出现的概率，提升加工表面质量。设计思路上，这套结构优先考虑了安装的便捷性与运行的可靠性，支架的抱紧位置经过受力优化，避开了主轴的水冷通路与接线区域，安装时无需拆解主轴本体即可完成固定操作；水冷接口的位置预留了充足的管路操作空间，方便外接循环冷却管路，同时支架上的安装孔位采用标准化间距设计，能够适配多数常规小型数控设备的Z轴安装尺寸，降低设备改装或整机装配时的适配难度。外形尺寸与安装边界方面，主轴主体为圆柱形结构，搭配安装支架后整体轮廓规整，径向突出尺寸控制合理，不会在Z轴上下运动过程中与机床钣金罩壳、工件夹具产生干涉；轴向尺寸经过紧凑化设计，在保证电机功率与冷却行程的前提下尽可能压缩了整体长度，能够为设备Z轴预留更多的有效加工行程，安装时只需保证支架安装面与主轴轴线的垂直度符合装配要求，即可获得良好的初始运行精度，后续维护过程中也可快速拆解支架完成主轴的检修或更换操作。
