数控设备主轴集成式水冷散热装置结构

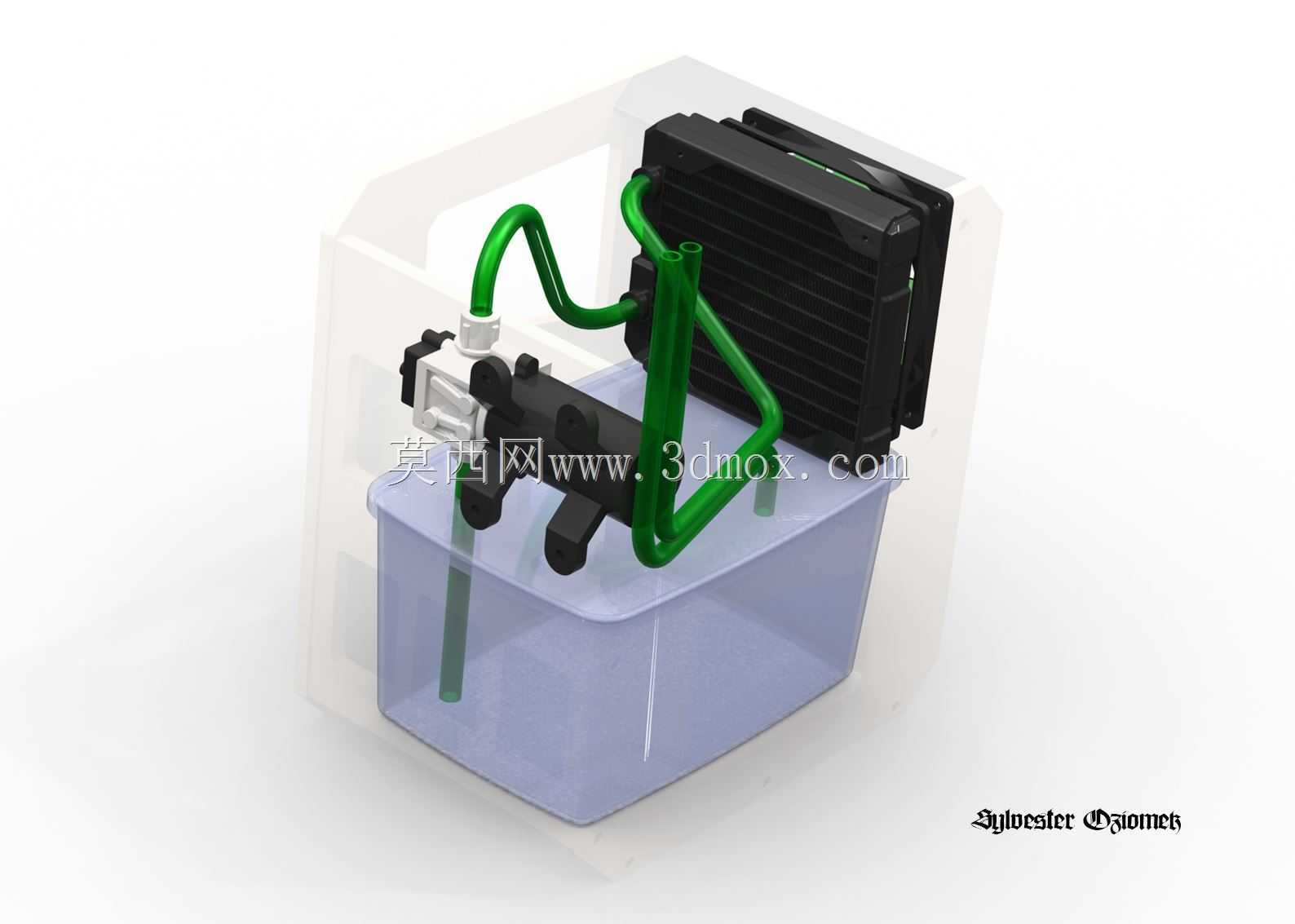

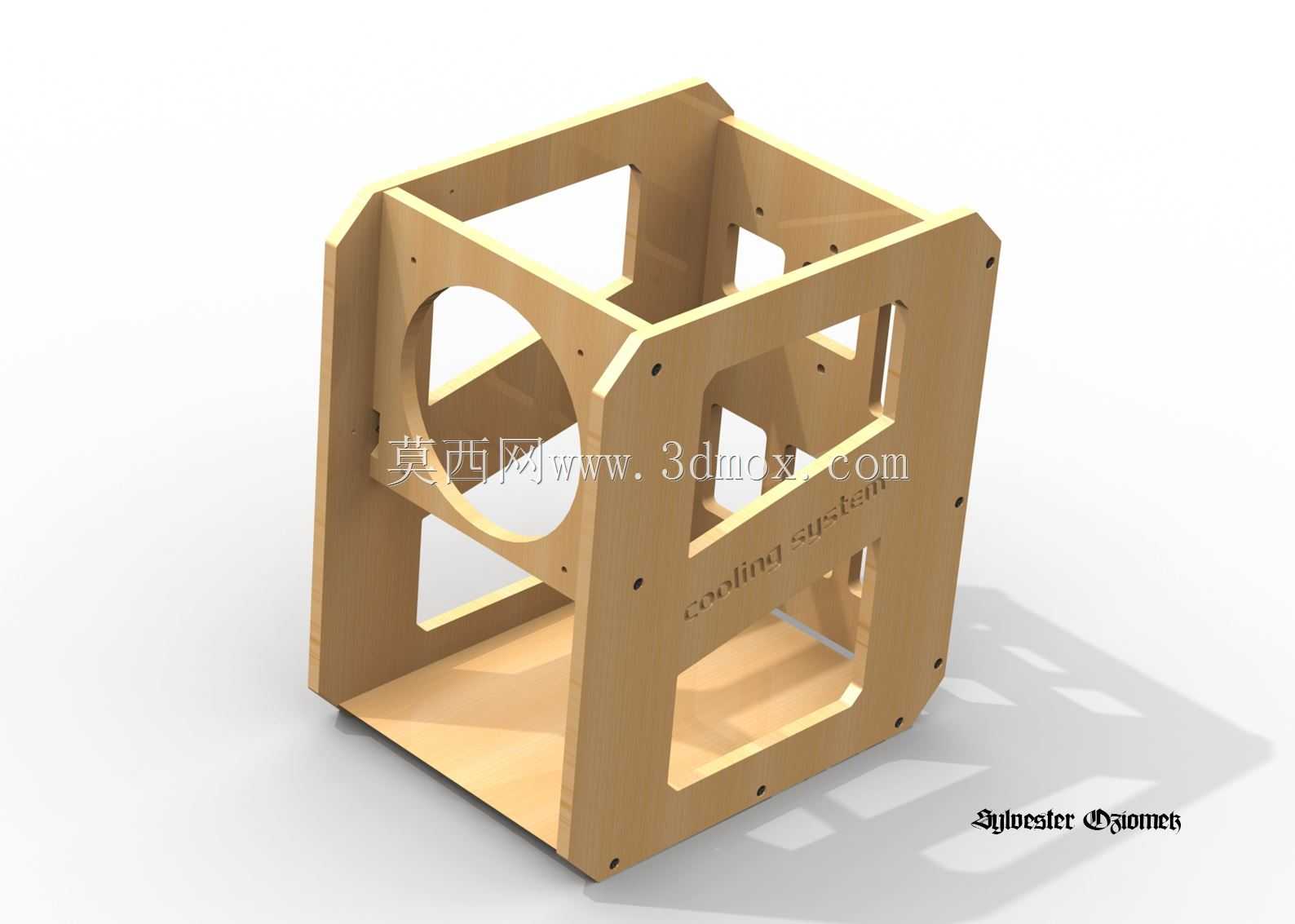

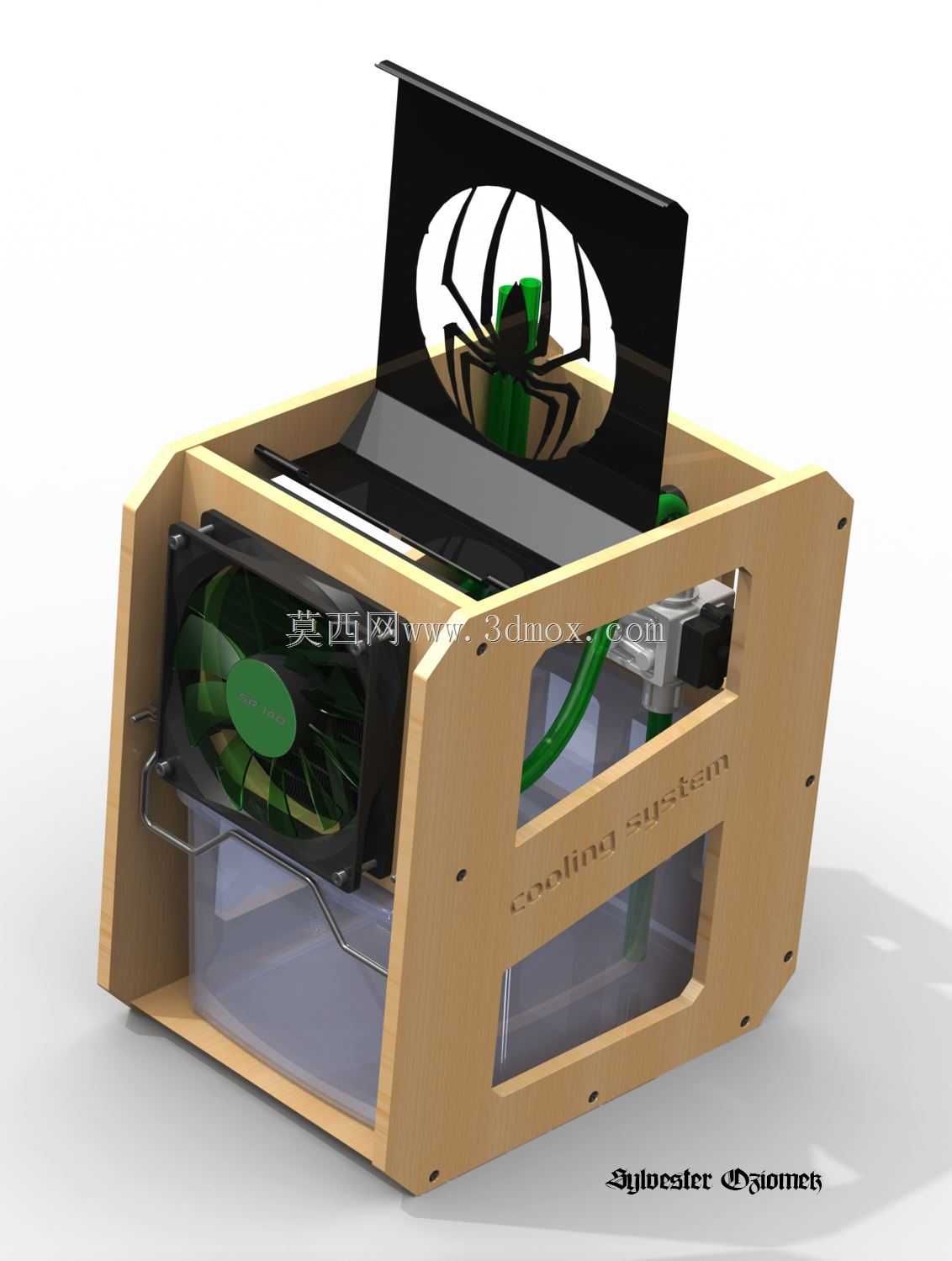

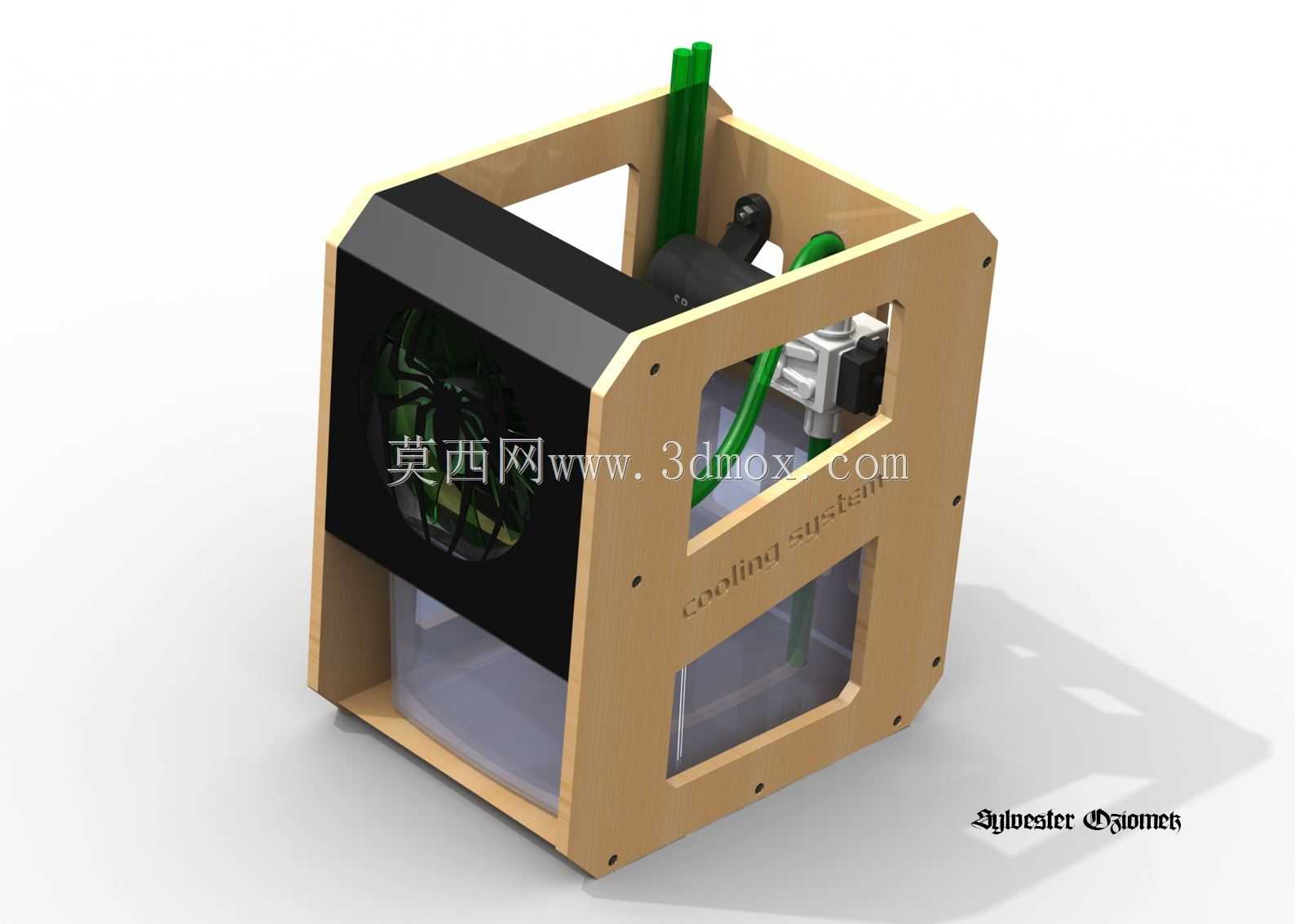

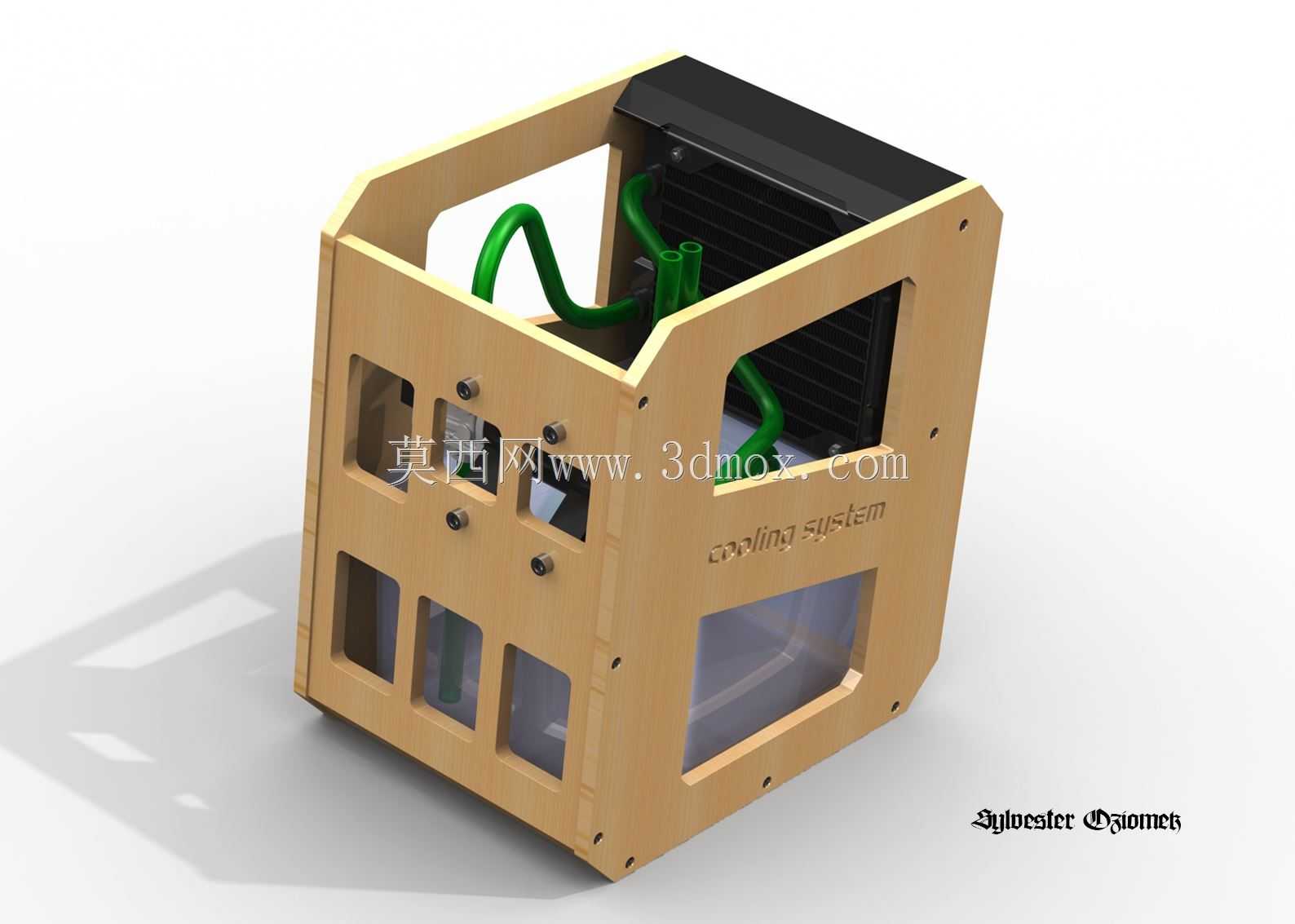

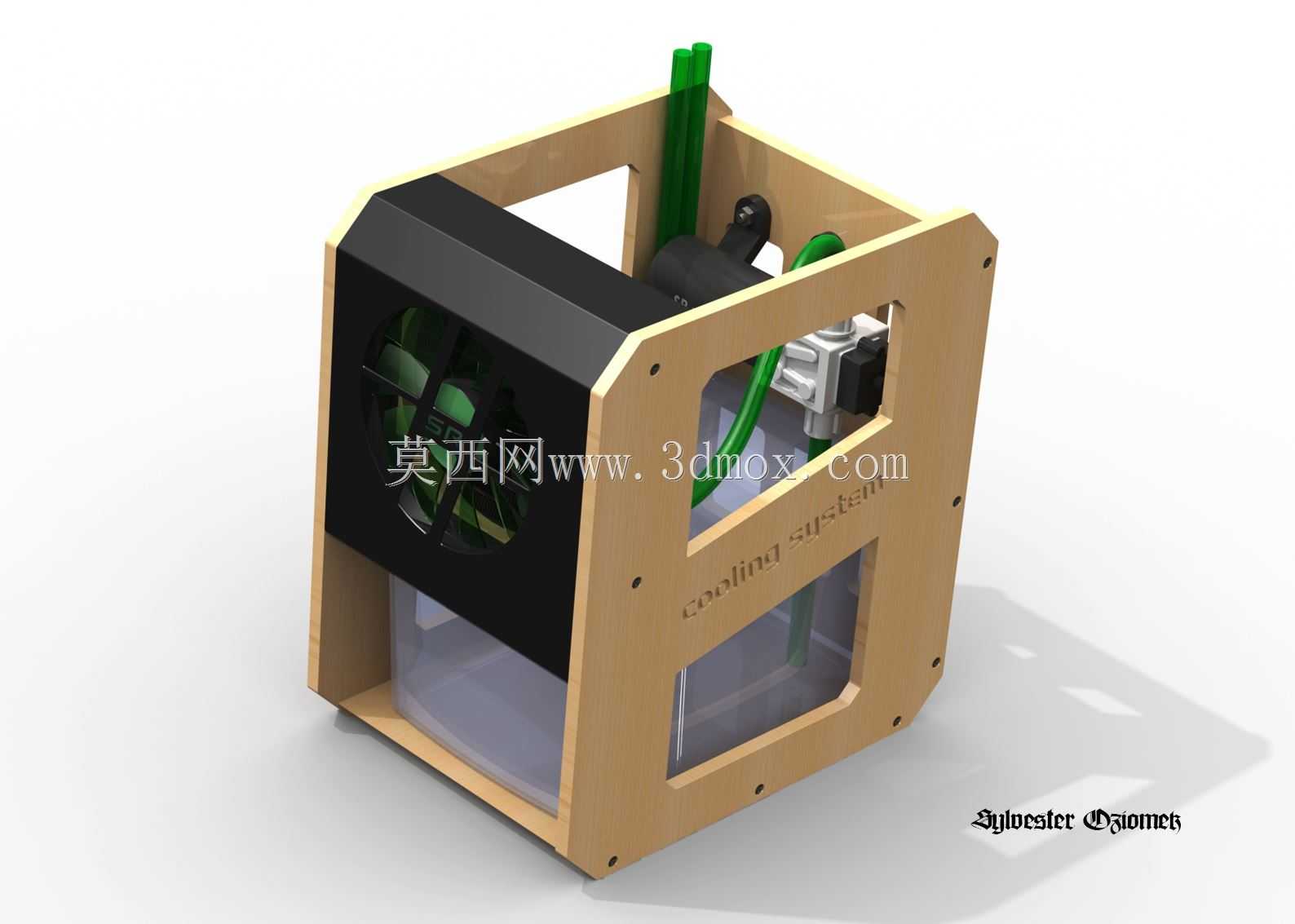

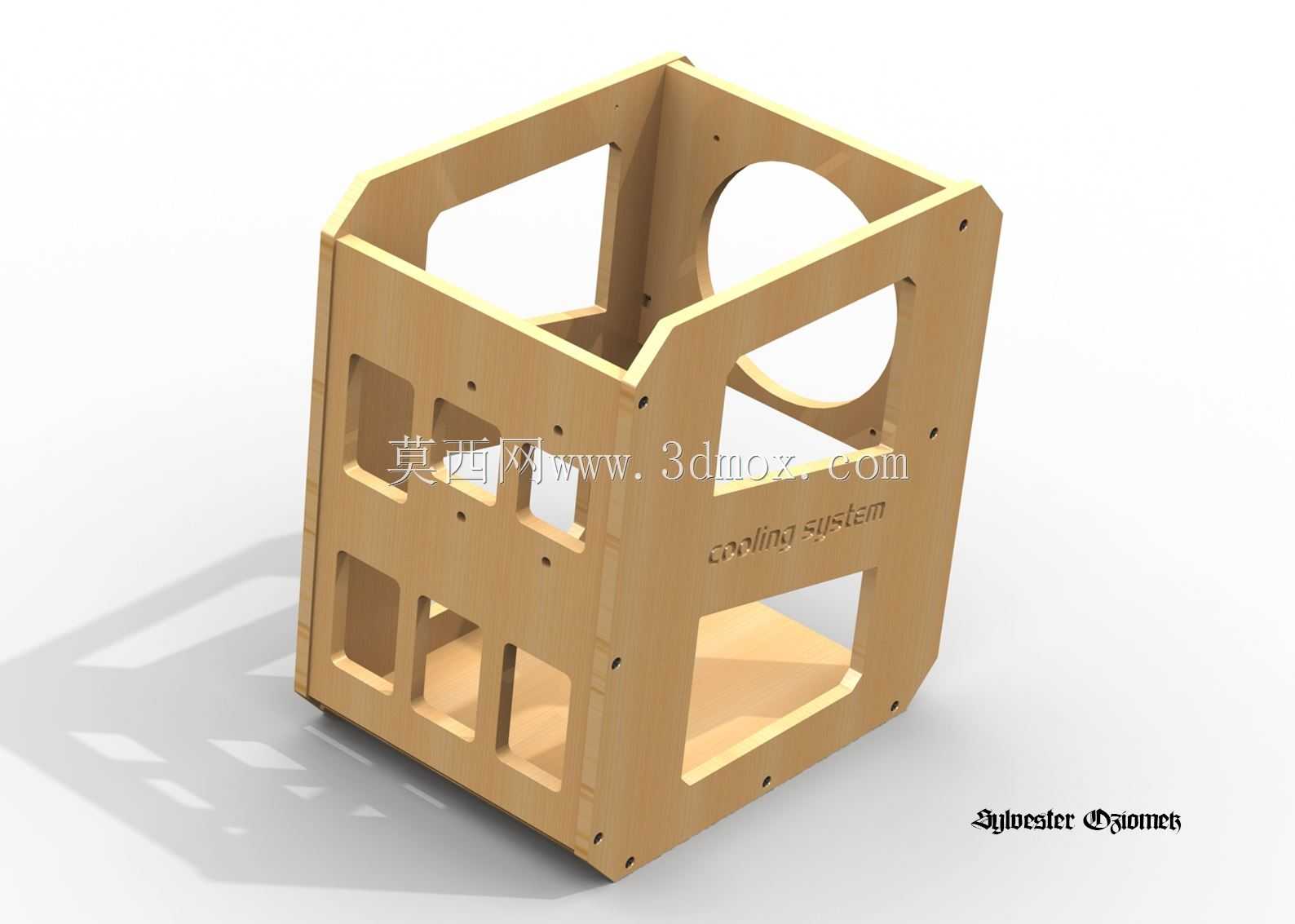

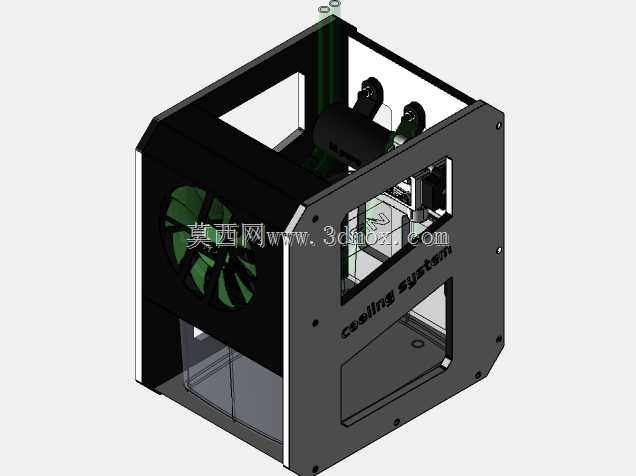

这款水冷散热装置主要面向中小型数控加工设备的主轴散热场景，适配800W及以上功率的数控主轴使用，可直接搭载于桌面级数控雕刻、铣削设备的机架侧边，替代传统的风冷散热方案，解决高负载加工过程中主轴持续升温导致的加工精度下降、轴承寿命缩短等问题，尤其适合长时间连续运行的数控加工工况，能够在非金属材料铣削、软金属雕刻等持续发热的加工场景中维持主轴工作温度稳定。装置整体采用集成式模块化设计思路，将储水腔体、循环水泵、散热排、散热风扇、导流管路全部整合在一体化机架内部，无需额外分散安装各个散热组件，用户在设备改装或装配时可直接整体固定，省去了管路排布、组件定位的繁琐步骤。机架主体采用板式拼接结构，侧边预留了镂空观察窗口，可直接观察内部储水腔体的液位高度，方便及时补充冷却液，同时机架侧面蚀刻有标识区域，可标注管路流向、液位警示线等实用信息。装置前部直接搭载大尺寸轴流散热风扇，风扇正对内置的散热冷排，循环水路从主轴吸热后流入冷排，通过风扇强制对流带走热量，降温后的冷却液再通过水泵输送回主轴夹套形成完整循环；顶部预留了通风开口，搭配蜘蛛造型的防护网罩，既能够保证散热气流的顺畅流通，避免杂物掉入内部损坏风扇或管路，又具备一定的外观辨识度。装置底部为透明储水腔体，可储存足量冷却液，减少频繁补液的频次，腔体与上部机架采用密封拼接结构，避免运行过程中冷却液渗漏。在安装边界上，装置整体尺寸适配桌面级数控设备的侧边安装空间，机架预留了标准的固定孔位，可直接通过螺栓固定在设备的铝型材机架上，进出水管路采用快插接口设计，可直接对接主轴的水冷夹套接口，无需额外改装管路接头；装置的整体重量控制合理，不会给设备机架带来额外的负载负担，同时内部管路做了规整排布，避免水泵运行过程中管路晃动产生异响或磨损。整套散热结构无需额外搭配前置散热器，依靠自身集成的散热组件即可满足大功率主轴的散热需求，水路循环路径经过优化，水流阻力小，水泵运行负载低，能够长时间稳定维持冷却液循环，保证主轴在高转速、高进给的加工工况下始终处于合适的工作温度区间，有效提升加工精度的稳定性，延长主轴轴承的使用寿命。
