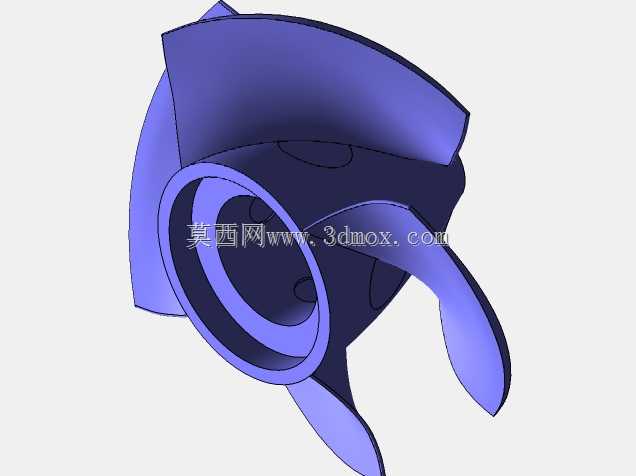

轴流泵核心过流部件叶轮结构设计

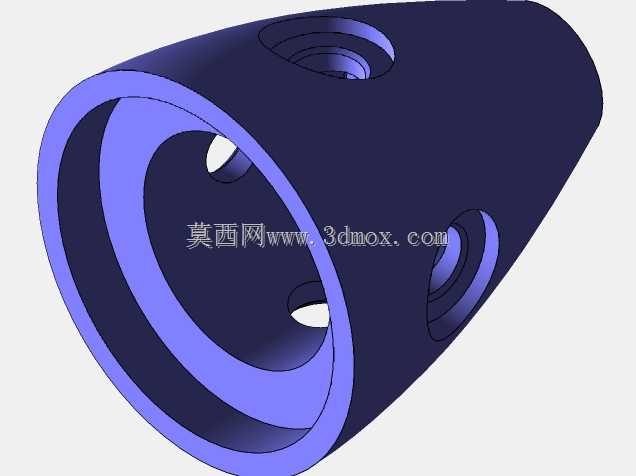

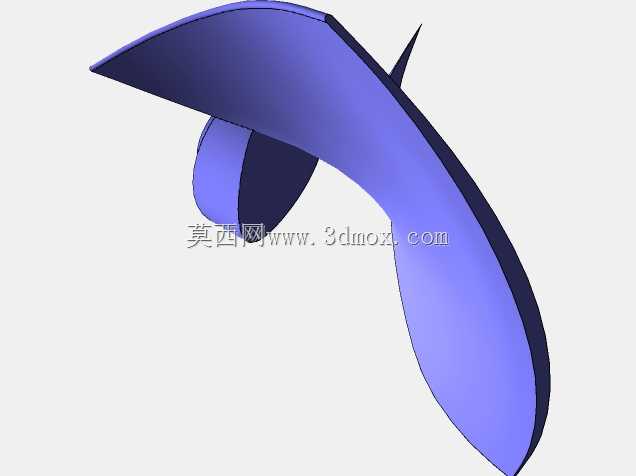

轴流泵叶轮作为轴流式流体输送设备的核心做功部件，广泛应用于农田排灌、城市防洪排涝、大型水利枢纽调水、电厂循环水输送、化工流程大流量低扬程介质输送等场景，是轴流泵实现流体轴向推送、完成能量转换的核心载体，其结构设计的合理性直接决定整泵的运行效率、汽蚀性能与运行稳定性。该叶轮整体采用轮毂与叶片组合的结构形式，设计过程中围绕大流量工况下的流体流动特性展开，首先结合目标工况的扬程、流量参数确定叶轮的比转速，匹配对应的轮毂比参数，合理控制轮毂直径与叶轮外径的比值，既保证轮毂有足够的结构强度支撑叶片承受流体交变载荷，又尽可能缩小轮毂的过流阻挡面积，提升过流通道的有效通流面积，降低流体在叶轮进口处的撞击损失。叶片采用空间扭曲翼型设计，从轮毂侧到轮缘侧的翼型安装角按照流体的径向流动规律做渐变调整，匹配不同半径处的圆周速度差异，让流体流经叶片流道时能够获得均匀的能量增量，避免流道内出现二次流、回流等不良流动状态，减少流动过程中的水力损失。在安装边界设计上，叶轮轮毂中心设置与泵轴匹配的定位安装孔，配套对应的键槽结构与轴向锁紧定位面，能够保证叶轮与泵轴实现可靠的周向传动与轴向固定，避免运行过程中出现松动、窜动问题；叶轮的轴向长度与外径尺寸严格匹配对应泵型的泵腔安装空间，叶片外缘与泵壳内壁之间预留合理的运行间隙，既避免运行过程中叶片与泵壳发生刮蹭，又尽可能减少间隙处的流体回流泄漏，提升容积效率。在功能特性上，该叶轮能够驱动流体沿轴向连续流动，相比离心式叶轮具备更大的通流能力，适配低扬程大流量的输送需求，叶片与轮毂的连接结构可根据使用需求设计为固定式或角度可调式，其中可调角度结构能够通过调整叶片安装角适配不同工况的运行需求，拓宽泵的高效运行区间。设计过程中还充分考虑了结构的力学性能，对叶片根部与轮毂的连接位置做圆弧过渡处理，降低应力集中系数，保证叶轮在长期承受流体交变载荷、水中杂质冲击的工况下具备足够的结构强度与疲劳寿命，同时叶片表面做光滑流线处理，减少流体的摩擦阻力损失，进一步提升整泵的运行效率。
