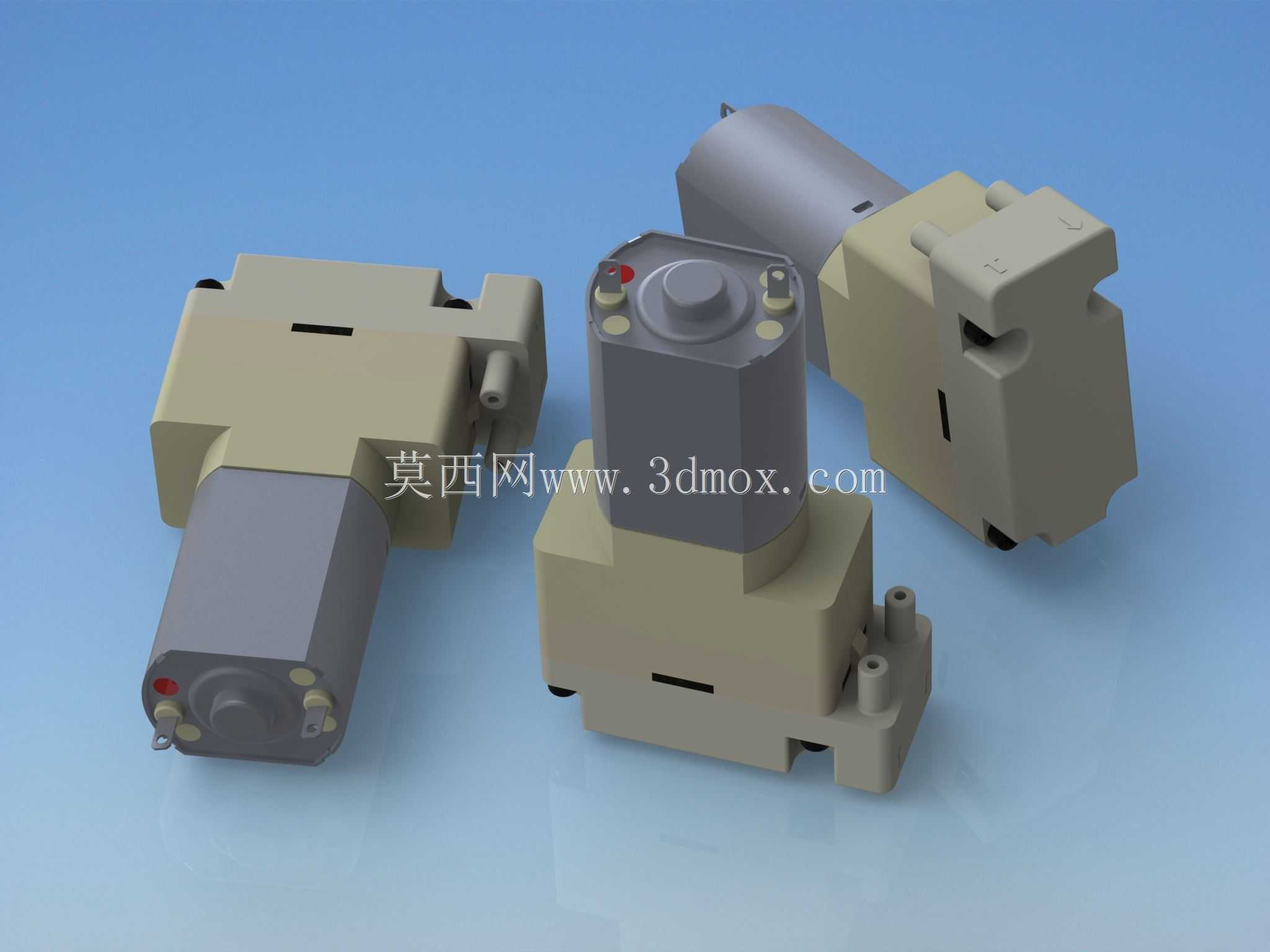

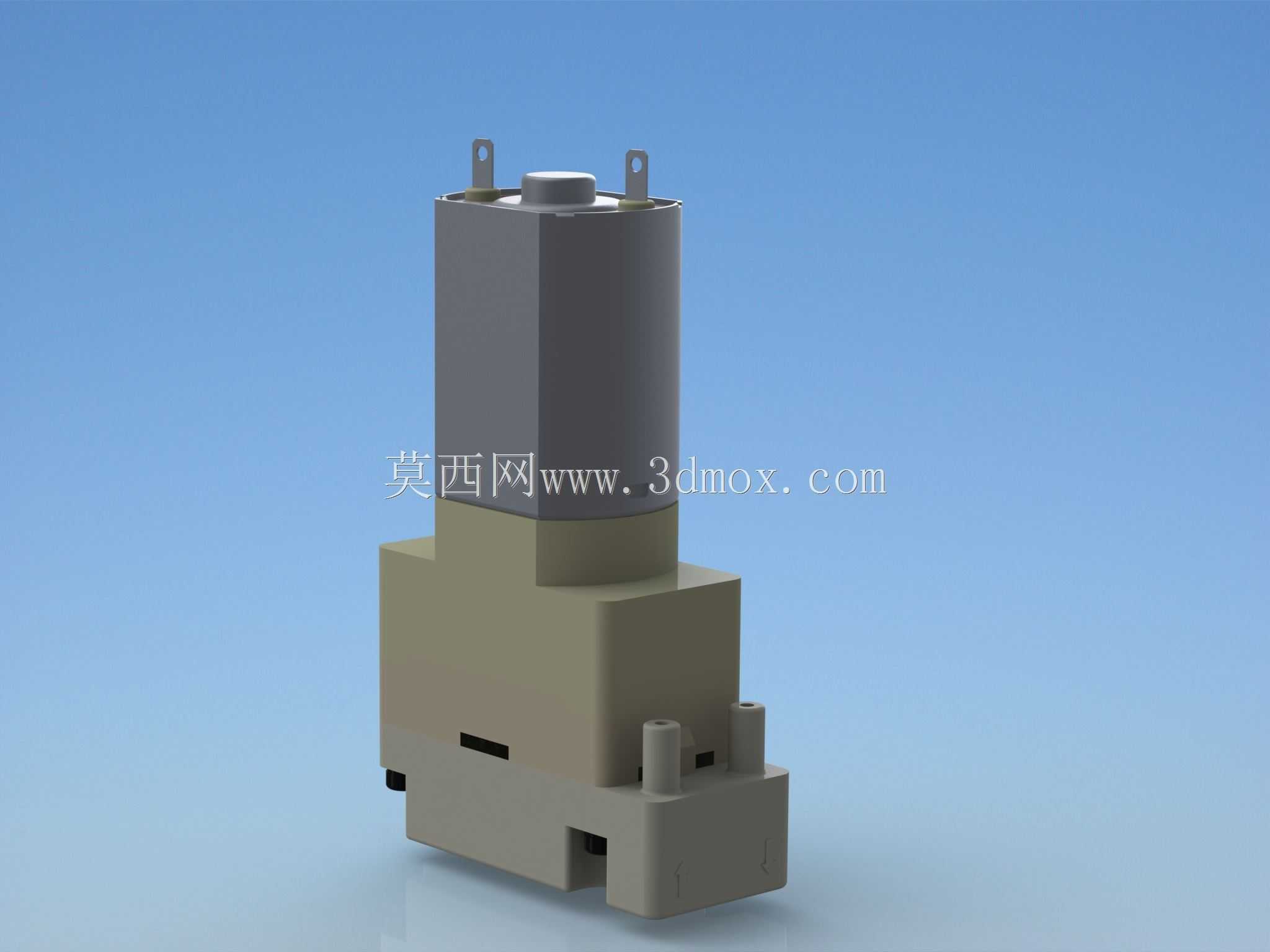

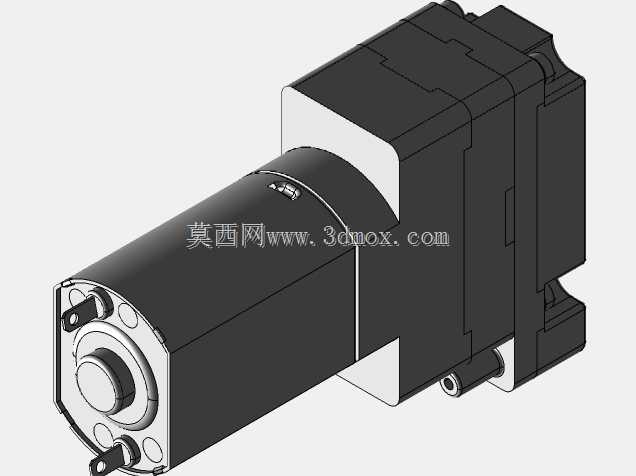

KOGE KPM20B-6A微型隔膜气泵结构设计

这款微型隔膜气泵主要面向小型便携医疗健康设备与个人护理小家电领域设计，核心适配超薄臂式电子血压计、眼部按摩仪这类对气源部件体积、功耗、噪音有严苛要求的终端产品。在电子血压计应用场景中，它承担袖带快速充气、精准控压的核心功能，稳定输出约1.6ppm的气流，能够在短时间内完成袖带充压过程，配合设备的压力传感模块实现血压数值的精准检测，避免因气流波动导致的测量误差；在眼部按摩仪场景中，它可以为气囊式按摩结构提供节律性充放气动力，模拟人手按压的触感，实现柔缓的气压按摩效果，提升使用舒适度。

从功能特性来看，这款气泵支持4.5V、6V、12V多种直流供电规格，能够适配不同电池配置的便携设备，无论是干电池供电的入门款血压计，还是锂电池供电的充电式按摩仪，都能找到匹配的供电版本，无需额外增加电压转换模块，帮助终端产品精简电路结构。泵体采用隔膜式结构设计，相比传统柱塞式微型气泵，隔膜结构的运动摩擦更小，运行时的噪音与振动幅度更低，不会在设备工作时产生明显的异响，适配家用医疗、个人护理产品对使用静谧性的要求，同时隔膜结构的气密性更好，能够维持稳定的输出压力，避免慢漏气问题影响设备功能。

设计过程中，工程师充分考虑了便携设备的内部空间限制，将驱动电机与泵阀结构做了一体化集成布局，电机采用卧式贴合泵体的安装方式，尽可能压缩整体占用空间，泵体外壳采用高强度工程塑料注塑成型，在保证结构强度的同时降低整体重量，不会给便携设备增加额外的负重。安装边界设计上，泵体预留了标准化的安装定位柱与气嘴接口，定位柱的位置与尺寸匹配主流便携设备的内部安装工位，设备厂商在做整机装配时，无需额外设计定制安装支架，直接通过定位柱即可完成泵体的快速固定，气嘴采用通用的小直径快插结构，适配常规规格的硅胶导气管，装配时直接插接即可完成气路连接，能够有效提升整机装配效率，降低生产环节的组装成本。同时泵体的进出气方向做了多向适配设计，不同安装方向的版本可以适配不同的设备内部气路走向，帮助厂商灵活规划内部空间布局，在有限的机身内容纳更多功能模块。
