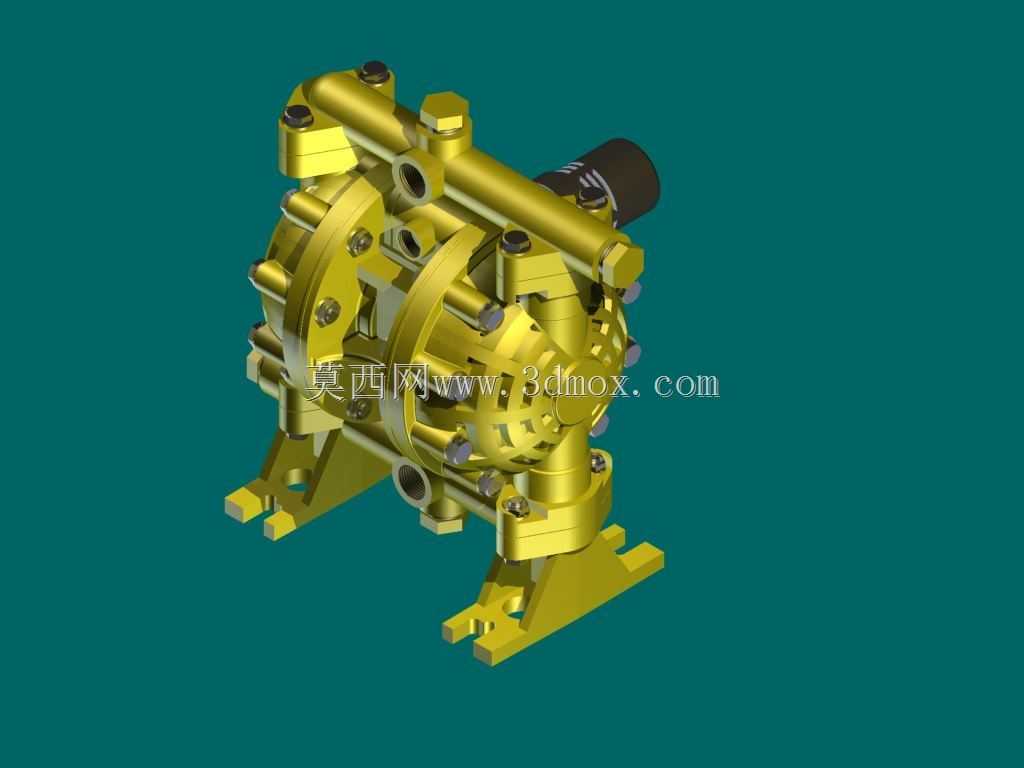

VersamaticE5型螺栓金属气动隔膜泵结构

该款气动隔膜泵主要面向散料流体输送场景设计，可适配服务卡车配套的流体作业需求，能够在无电力供应的户外作业场景下完成各类低粘度到中等粘度流体的输送作业，既可以输送常规水性介质，也可兼容带有少量细小颗粒的流体物料，在车载维修、野外作业、小型化工分装、现场应急抽排等场景下都能发挥稳定作用。作为气动驱动的流体输送设备，它不需要外接电源，仅通过压缩空气即可驱动运行，从根源上规避了电动设备在易燃易爆、潮湿野外场景下的用电安全隐患，适配复杂多变的户外作业环境。

在功能设计上，这款泵采用螺栓紧固的金属泵体结构，相比卡箍式连接的隔膜泵，螺栓锁紧结构能够承受更高的工作压力，运行过程中的密封可靠性更强，长时间工作也不易出现介质渗漏问题。它的流量调节范围覆盖0到11加仑每分钟，对应公制单位下53升每分钟的输送能力，能够根据实际作业需求灵活调整供气压力，匹配不同的输送流量要求，既可以满足小流量精准加注的作业需求，也能在大流量快速抽排场景下保持稳定输出。

从安装边界与接口尺寸来看，这款泵的流体吸入口与排出口均采用1/2英寸NPT螺纹规格，对应12.7毫米的通径尺寸，能够匹配同规格的常规流体输送管路，不需要额外制作异型转接头即可完成管路对接；压缩空气入口采用1/2英寸NPT螺纹规格，排气口为3/8英寸NPT螺纹，对应8.3毫米通径，可适配常规气动系统的供气软管。在安装固定方面，泵体底部设计有带安装孔的支撑脚，可直接通过螺栓固定在安装基座或者车载设备机架上，安装稳固性强，不会因为泵体运行的振动出现移位问题。性能参数上，它的干吸提升能力可达3.6米，湿吸提升高度可达9.1米，即使泵体安装位置高于液面，也能顺利完成自吸作业，不需要提前灌泵引液，大幅降低了现场作业的操作复杂度。

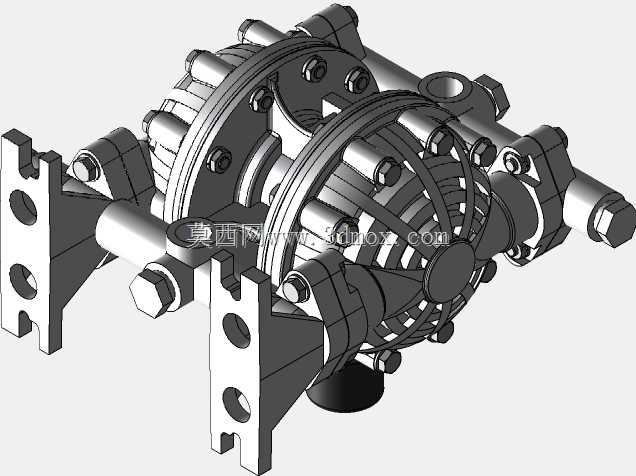

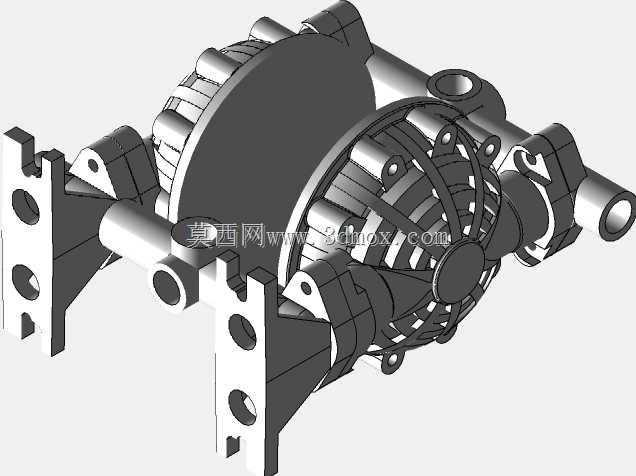

整体结构设计上，这款泵采用对称式的双隔膜驱动结构，气阀组件布置在泵体中部，两侧的隔膜腔通过连杆同步做往复运动，在实现流体连续吸入排出的同时，能够自动平衡运行过程中的侧向力，降低泵体运行的振动与噪音。所有过流部件均采用金属材质加工，具备不错的耐磨与抗腐蚀性能，能够适配多数常规工业流体的输送需求，外露的紧固件均采用标准规格，后期维护更换配件时通用性强，不需要定制特殊规格的备件，能够有效降低设备的后期运维成本。
