工业通风管道圆形气流调节风门结构

这款圆形风道气流调节风门，主要应用于工业通风系统、大型风机进出口风道、除尘系统排风管路、暖通空调送风管道等场景，核心作用是对进入风机或沿风道输送的气流进行精准调节，通过改变风道内的通流截面积，控制气流流量、调整风道内风压，避免风机在非额定工况下出现喘振、过载等问题，同时可在设备检修时实现风道截断，阻断气流反向倒灌，保障下游设备检修作业的安全。

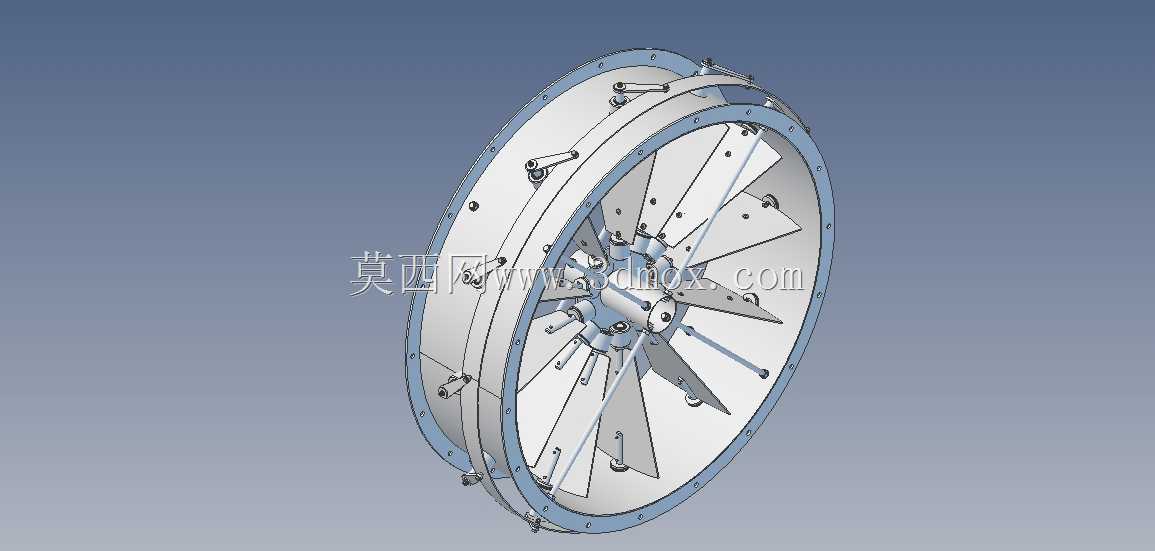

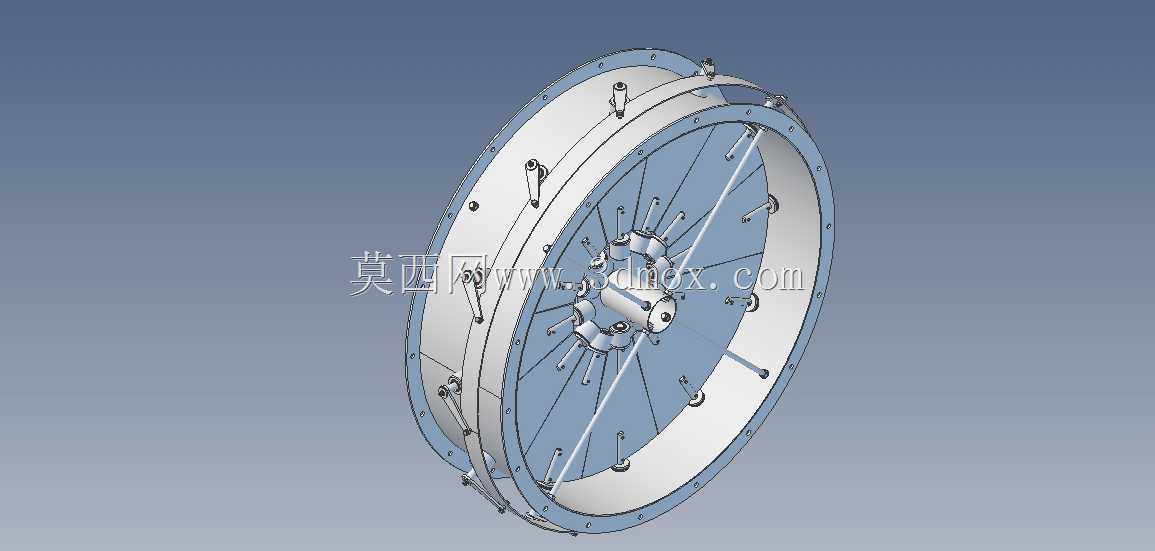

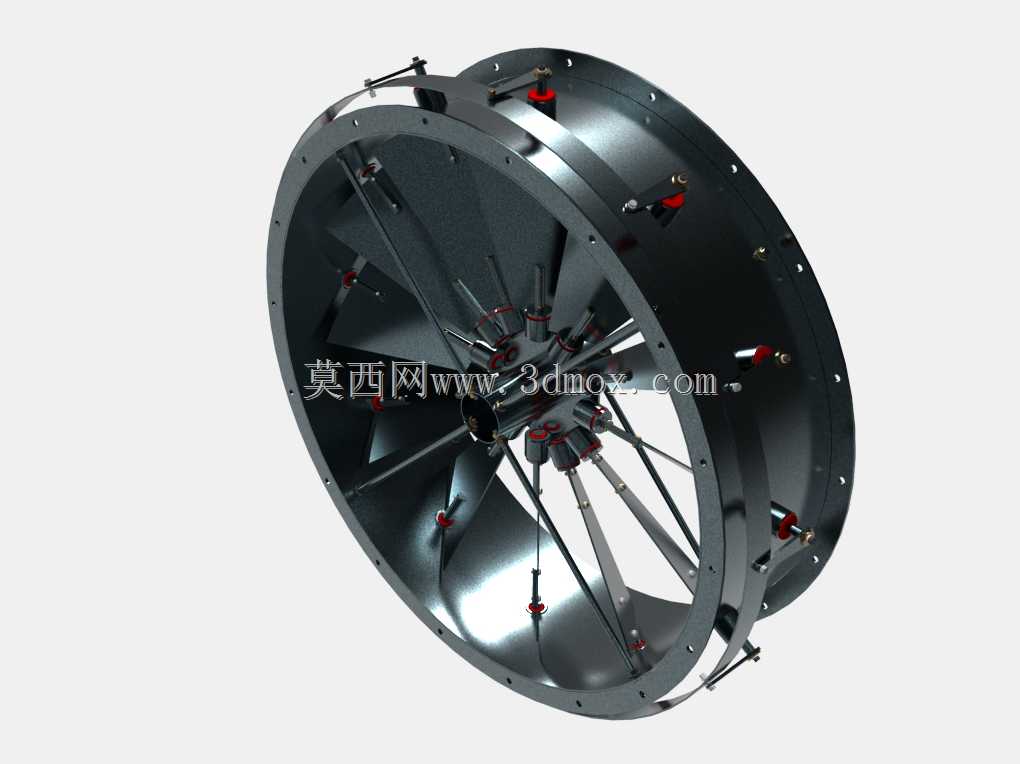

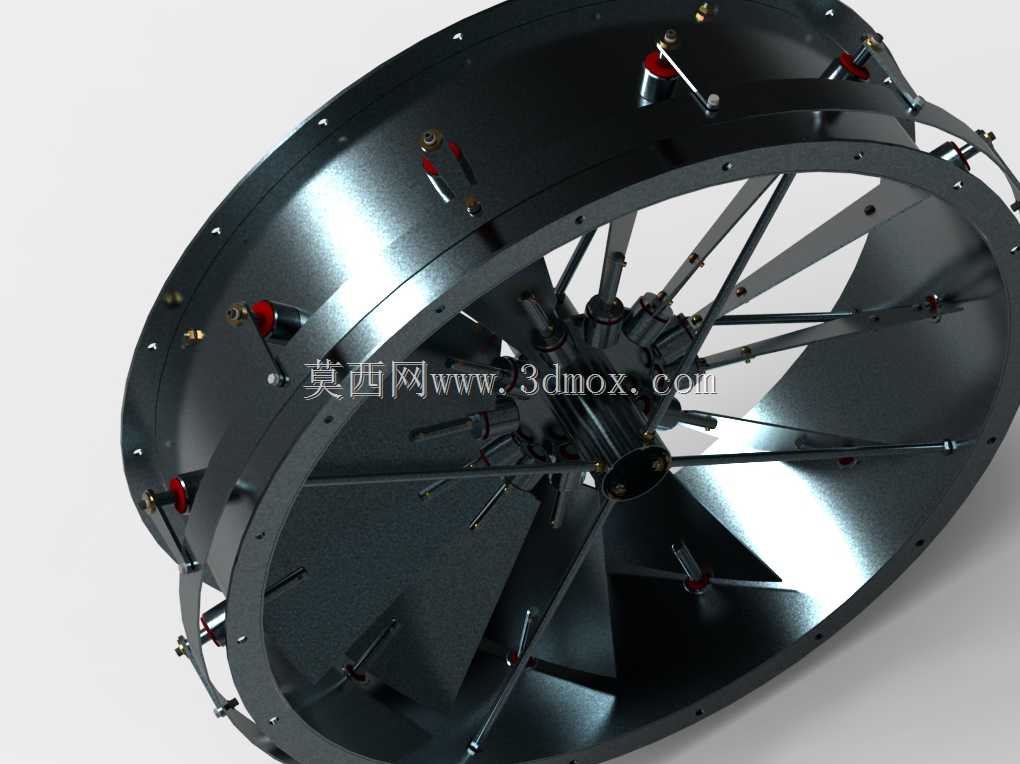

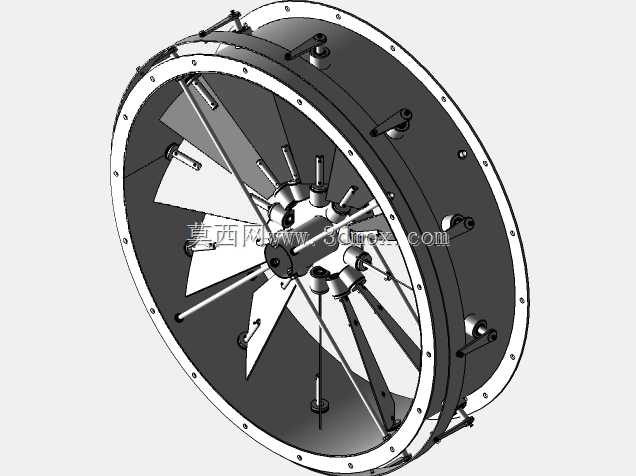

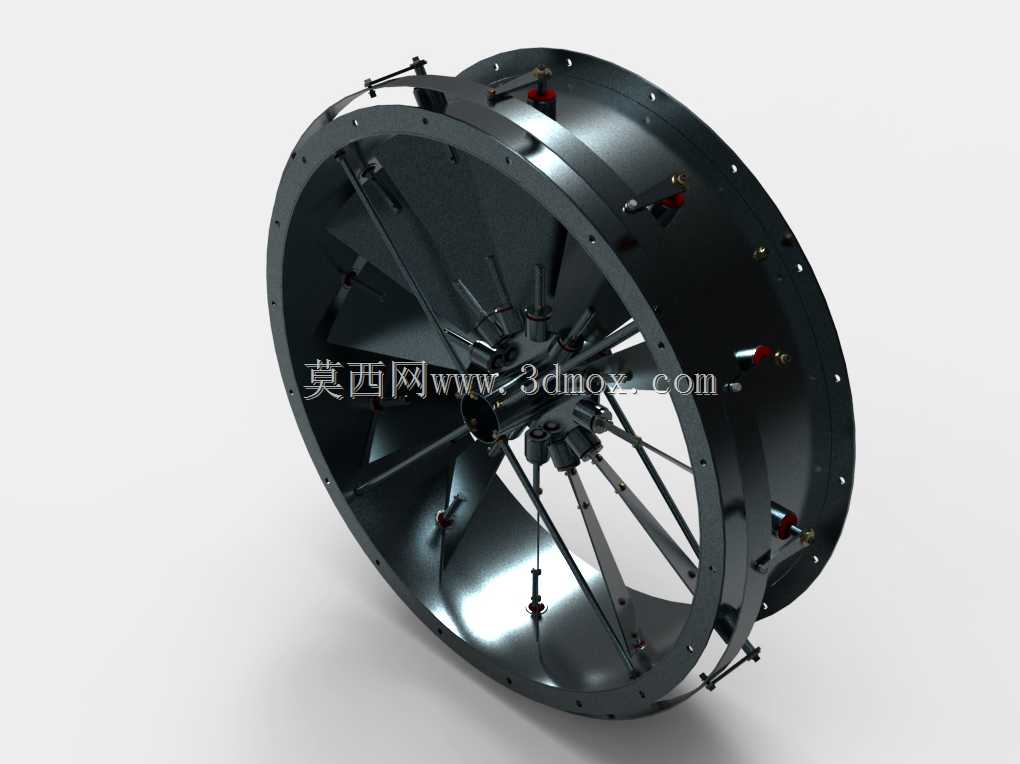

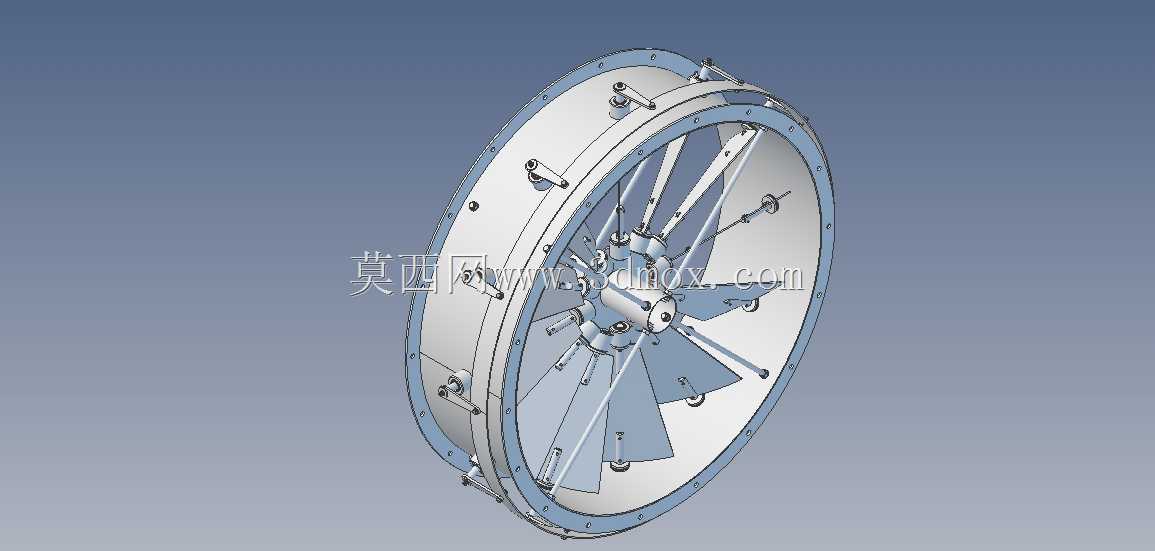

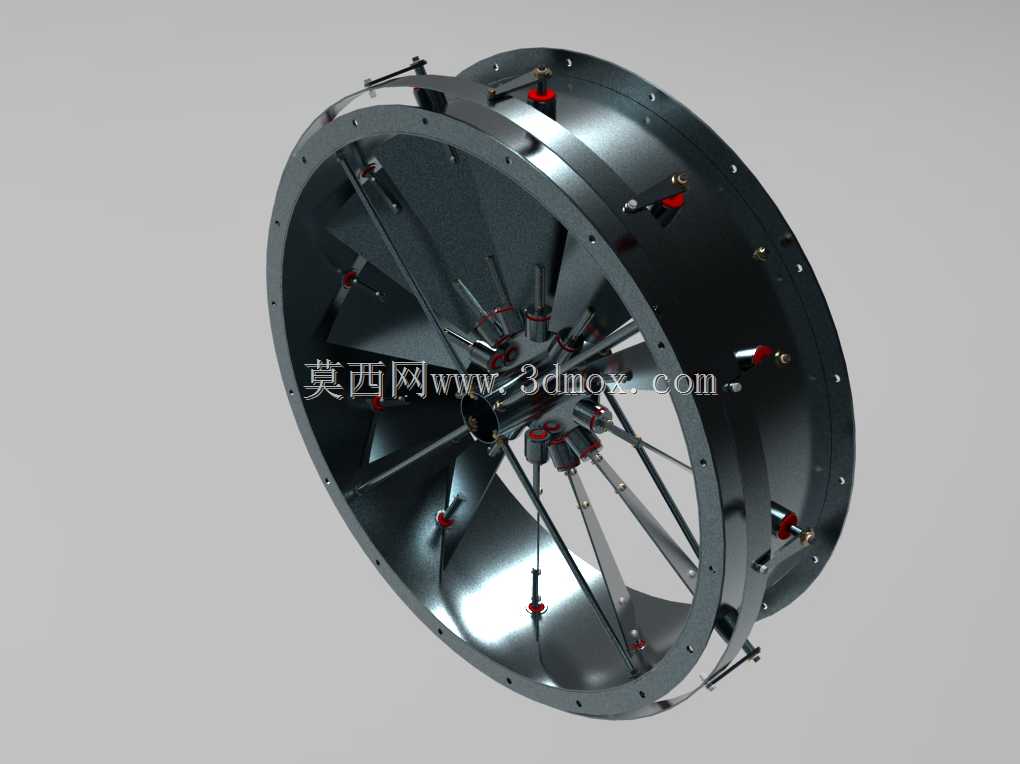

从功能特性来看，该风门采用周向布置的可调叶片结构，多组叶片通过中心轮毂的联动机构实现同步偏转，调节过程中叶片转动顺滑无卡滞，可实现从全闭到全开的无级风量调节，全闭状态下叶片间贴合紧密，漏风率控制在工业通风系统允许的低范围内；外圈采用法兰式安装结构，法兰端面预留均匀分布的安装孔位，可直接与同管径的通风管道法兰通过螺栓紧固连接，安装时无需额外定制转接构件，适配常规圆形通风管道的安装标准，安装边界与同规格管道法兰尺寸完全匹配，不会额外占用风道轴向的安装空间。

设计过程中，工程师充分考虑了风道内的气流流场特性，叶片采用流线型翼型截面设计，在全开状态下叶片对气流的阻挡扰动极小，可有效降低气流经过风门时的局部阻力损失，减少通风系统的能耗；周向布置的调节执行件采用外置式结构，调节操作端位于风道外侧，操作人员无需进入风道内部即可完成风量调节操作，同时执行件与风门本体的连接处设置密封结构，避免风道内的带尘气流从连接缝隙泄漏；中心轮毂采用辐条式支撑结构，在保证整体结构强度、支撑叶片稳定转动的前提下，尽可能减少支撑结构对通流截面的占用，避免支撑构件在风道内产生额外的涡流噪音。

在实际工程应用中，这款风门可根据前端风机的运行功率、风道内的设计风速匹配对应通径的规格，安装时需注意风门的气流方向标识，确保叶片偏转调节方向与气流流向匹配，避免反向安装导致调节力矩过大、叶片受气流冲击变形的问题；日常运维过程中，仅需定期对叶片转动铰接点加注润滑脂，检查联动机构的连接紧固性，即可保障风门长期稳定运行，适配工业场景下长时间连续通风的工况需求。
