BNC接口子弹头型监控摄像机结构设计

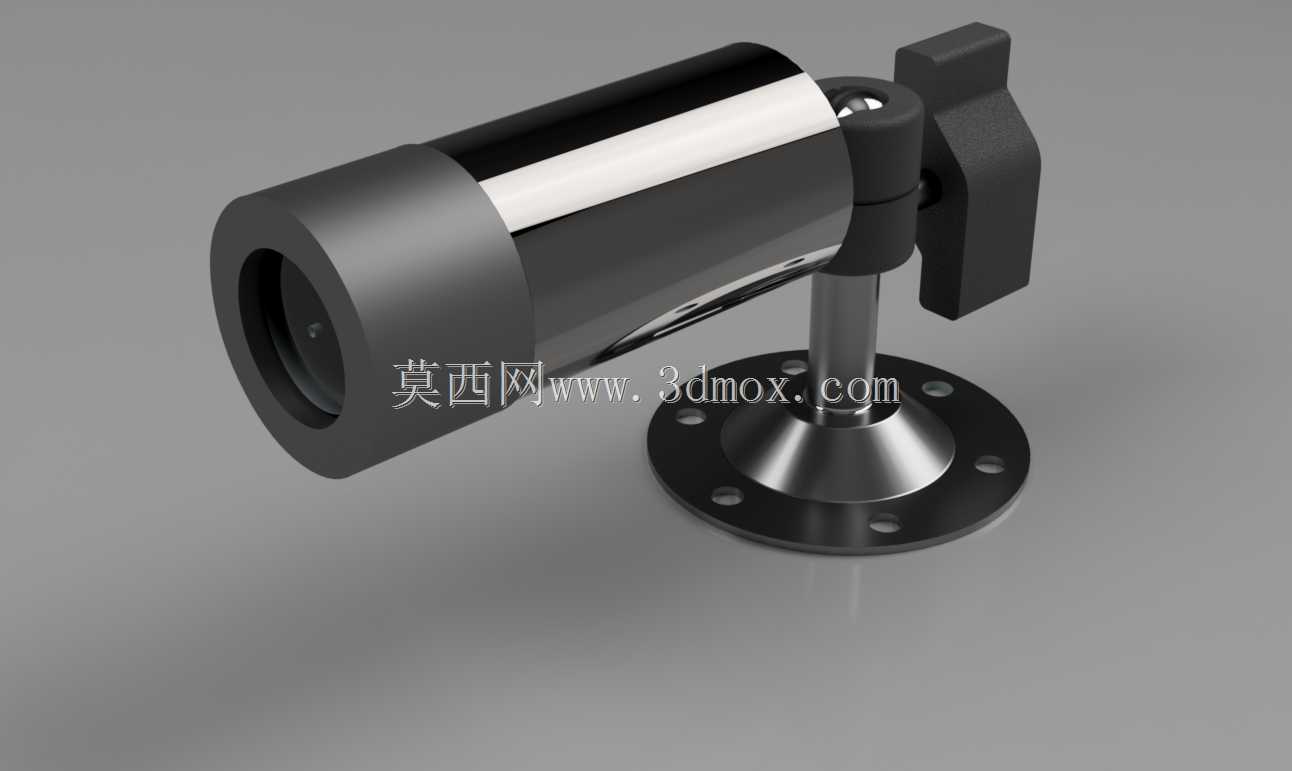

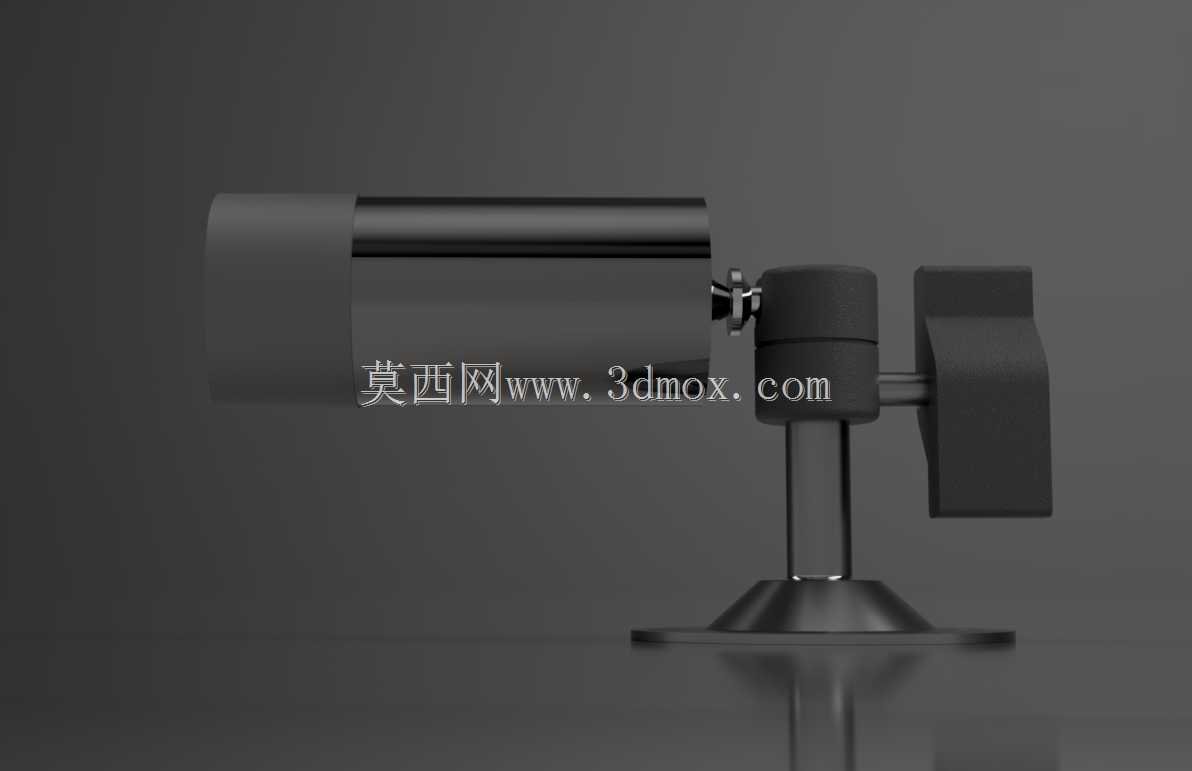

这款BNC型子弹头监控摄像机是面向工业安防、商用场景视频采集需求开发的前端采集设备，主要应用于生产车间工位监控、厂区周界安防、商超公共区域布防、设备运行状态可视化监测等场景，能够为安防管控、生产溯源、异常事件回溯提供稳定的高清视频信号输出，适配常规同轴视频传输系统，可直接接入现有模拟监控组网体系，无需额外更换传输线路，降低老旧监控系统升级改造成本。设备采用经典子弹头筒式外形设计，整体结构分为镜头防护筒体、角度调节支架、法兰安装底座三个核心部分，筒体前端做内凹式镜头防护设计，可避免日常使用中镜头被剐蹭磨损，筒体外壳采用金属材质打造，兼顾散热性能与结构强度，能够适配车间多尘、轻微潮湿的常规工业使用环境。角度调节部分采用球铰式连接结构，可实现水平方向360度旋转、垂直方向近180度俯仰调节，安装完成后可根据实际监控视野需求灵活调整拍摄角度，调整到位后通过侧边锁紧旋钮即可固定角度，不会出现长期使用后角度偏移下垂的问题。底座采用圆形法兰盘式安装结构，盘体上均匀分布多个安装孔位，可通过膨胀螺丝直接固定在墙面、天花板、设备机架等硬质安装面上，安装边界清晰，法兰盘直径适配常规监控安装点位的预留尺寸，筒体直径与长度比例经过优化，不会因为筒体过长导致安装后重心前倾，也不会因为尺寸过小导致镜头进光量不足影响成像效果。设计过程中充分考虑了设备的安装便捷性与后期维护需求，筒体与支架采用快拆式连接结构，后期更换镜头或者检修内部电路时无需拆卸整体底座，仅需将筒体从支架上取下即可完成操作，BNC接口设置在筒体尾部，接线时可直接将同轴电缆接头旋接在接口上，接口处做了防松脱设计，避免设备长期受震动影响出现接头松动、信号中断的问题。整体结构没有多余的外露凸起部件，外形简洁流畅，不易积灰，日常清洁维护十分方便，金属外壳表面做了哑光抗氧化处理，长期使用不会出现锈蚀掉漆的问题，能够在-10℃到50℃的常规环境温度下稳定工作，适配绝大多数室内与半室外的监控安装场景。
