固定式单级电动空气压缩设备结构设计

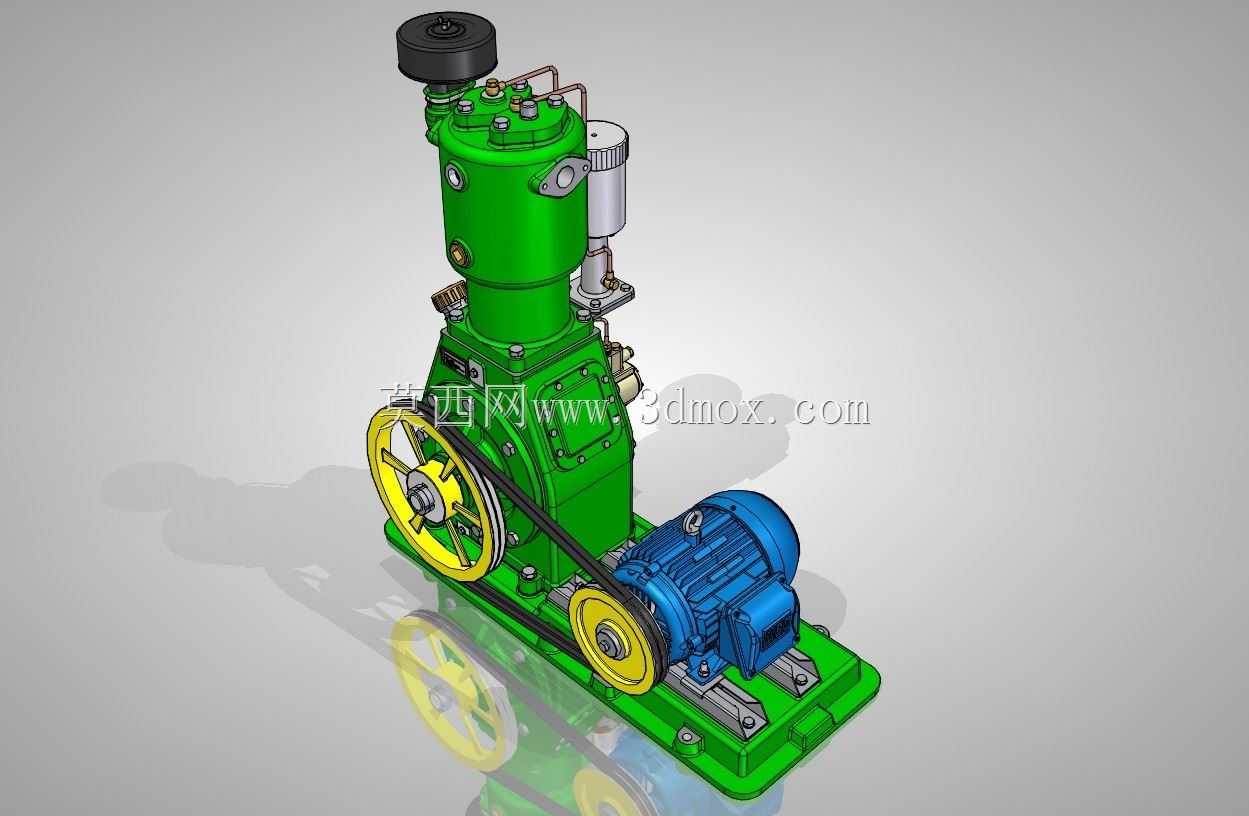

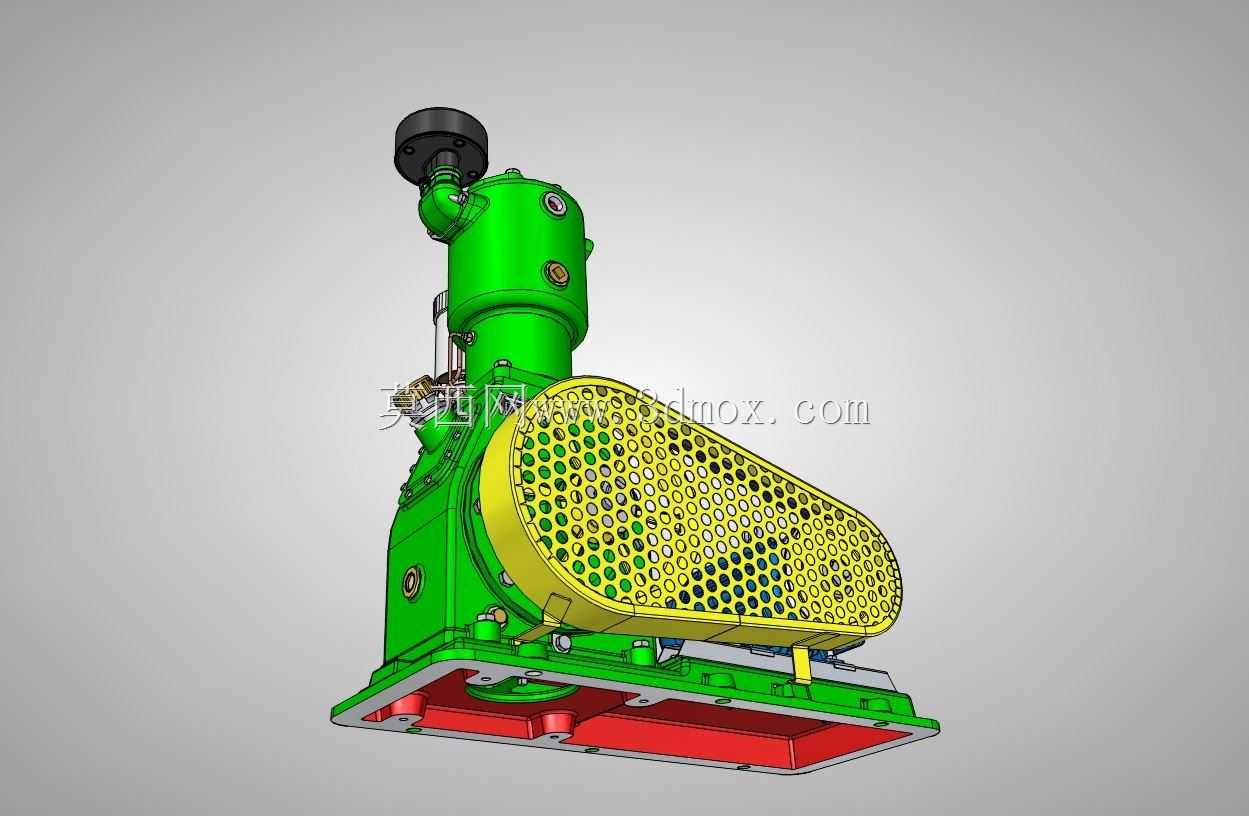

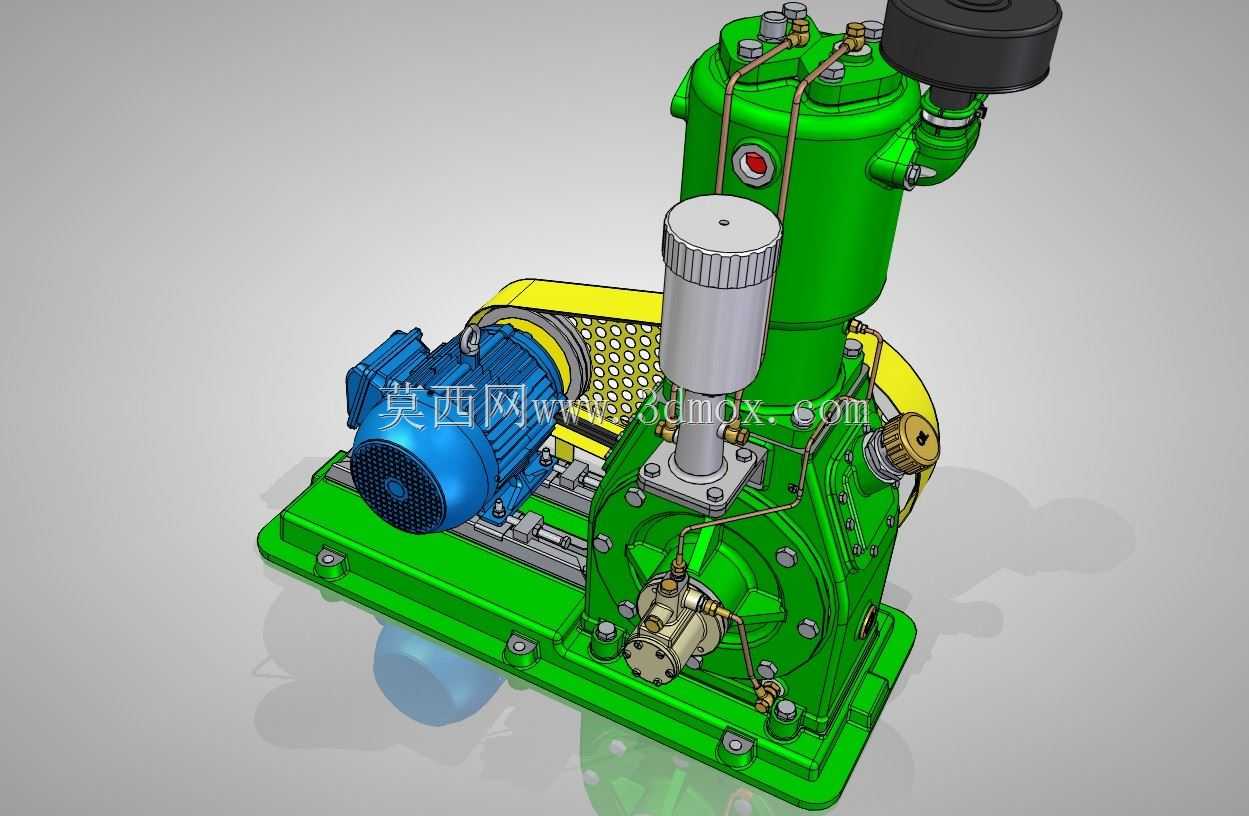

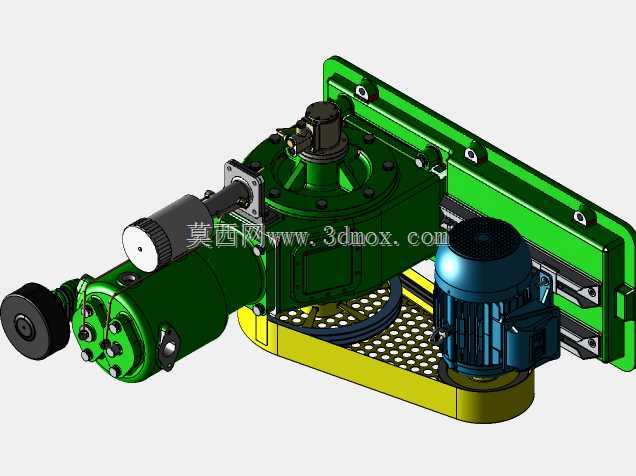

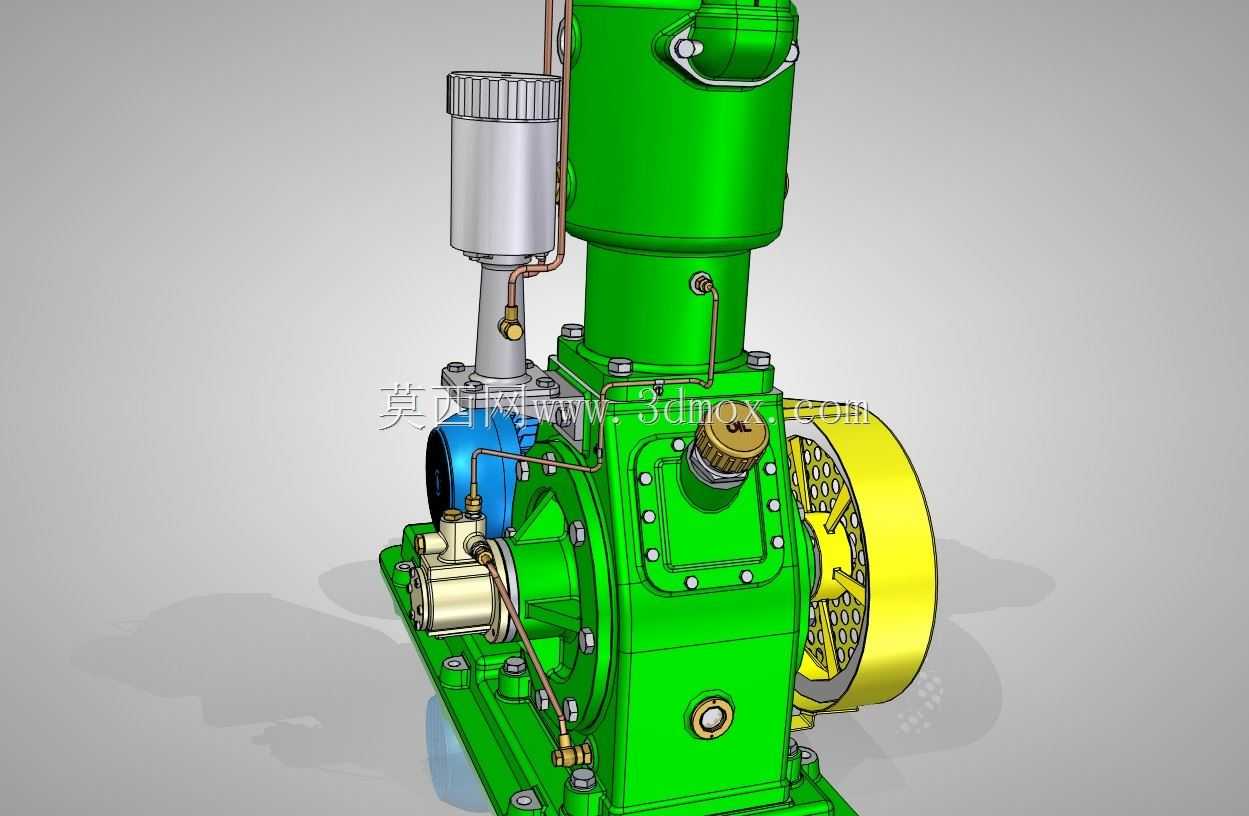

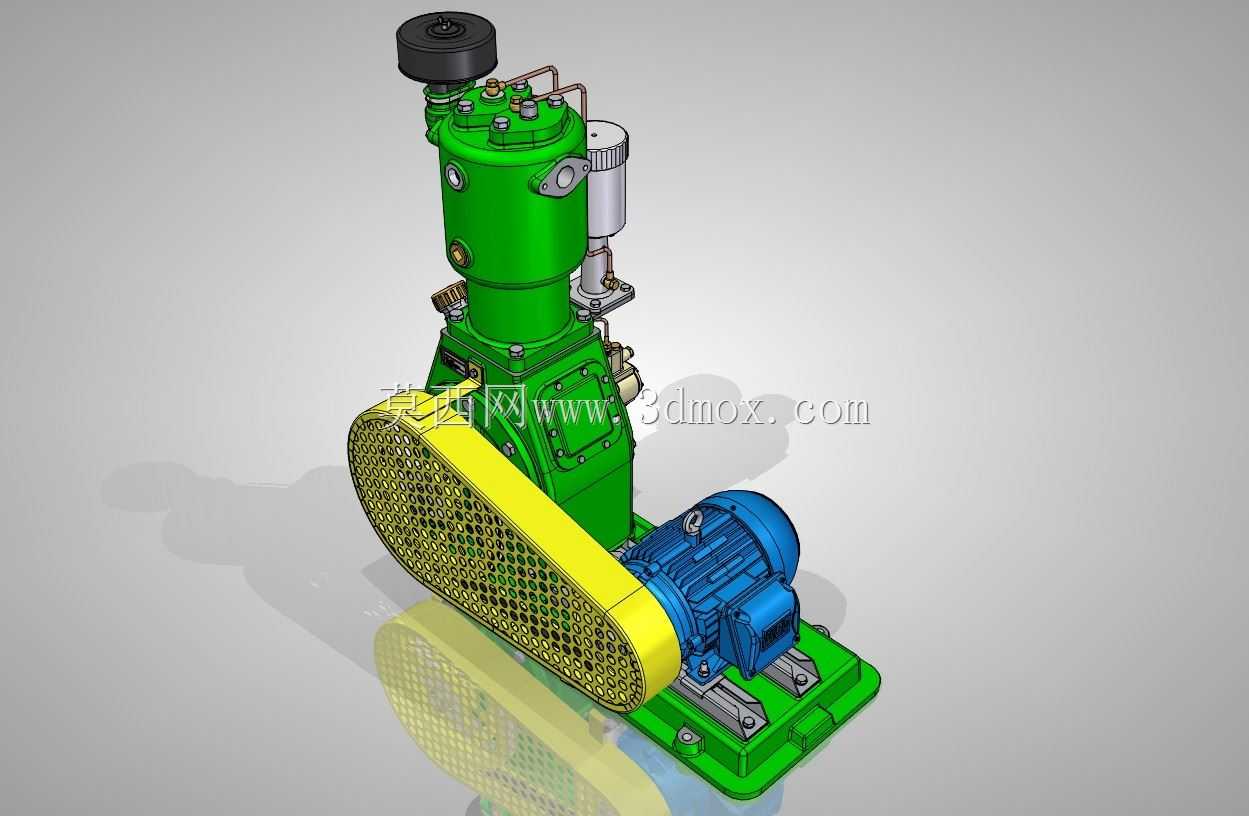

这款固定式单级电动空气压缩设备，主要面向中小型生产车间、汽修门店、小型加工站点等需要稳定压缩空气供给的场景，能够为气动扳手、气动喷枪、气动夹具、吹尘工具等各类气动终端提供稳定的压力气源，也可作为小型气动输送系统、低压气动控制系统的动力源，适配常规工业场景下0.7-0.8MPa区间的用气需求，无需额外配置多级增压单元即可满足多数常规作业的气源要求。设备采用电机直连驱动的结构布局，动力端选用2.2千瓦6极驱动单元，额定运行转速维持在每分钟1000转，相比高转速压缩设备，更低的运行转速能够有效降低缸体摩擦损耗与运行噪音，延长活塞环、阀片等易损件的更换周期，减少日常运维的频次与成本。整体结构采用立式缸体搭配侧置传动防护舱的布局，立式压缩缸布置在设备上部，能够借助活塞往复运动的惯性降低运行过程中的振动幅度，侧置的带传动防护舱采用镂空网罩结构，既能够避免传动部件外露引发的生产安全隐患，又可以保证传动皮带运行过程中的散热效率，防止皮带长时间高温运行出现老化开裂问题。设备底部设置了一体化的安装底座，底座预留了标准的地脚安装孔位，同时底座内部集成了减震缓冲结构，能够抵消设备运行过程中产生的往复振动，避免振动传递到安装地面引发共振噪音，也能防止设备长时间运行出现位移偏移。设计过程中针对气路流通路径做了优化，缸体的进排气阀片采用对称式布置，能够减少压缩过程中的气阻损失，提升进气效率与压缩比，缸体外壁设置了密集的散热鳍片结构，配合运行过程中皮带轮带动的气流，能够快速带走压缩过程中产生的热量，避免缸体温度过高导致润滑油碳化、输出气体温度过高等问题。设备的润滑系统采用飞溅式润滑结构，无需额外配置强制润滑油泵，依靠曲轴运转过程中带动的润滑油飞溅即可实现各运动摩擦副的润滑，结构简单可靠，日常维护仅需定期检查油位、按时更换润滑油即可，大幅降低了设备的使用门槛。整机的安装边界充分考虑了中小型站点的空间适配性，底座的安装尺寸能够适配常规的混凝土硬化地面，无需额外做特殊的设备基础，上部缸体与防护舱的外轮廓做了圆角过渡处理，避免安装维护过程中尖锐边角造成磕碰损伤，外露的管路接口采用标准通用管螺纹，能够直接对接常规的车间供气管路，无需额外制作转换接头，安装部署的适配性较强。
