3296W型方形多圈微调电位器结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:180693
  • 3296W型方形多圈微调电位器结构设计
  • 3296W型方形多圈微调电位器结构设计
  • 3296W型方形多圈微调电位器结构设计
  • 3296W型方形多圈微调电位器结构设计
  • 3296W型方形多圈微调电位器结构设计

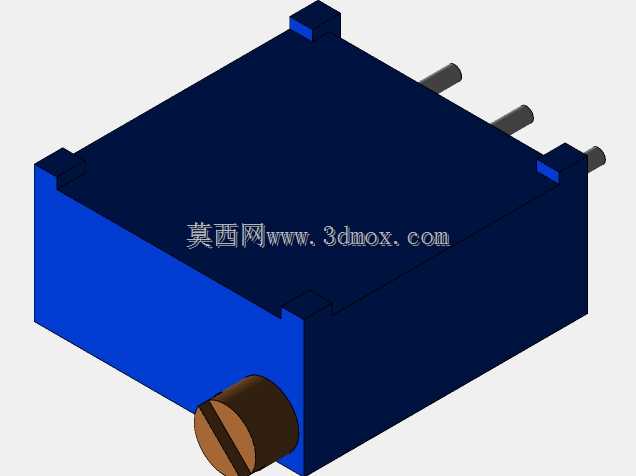

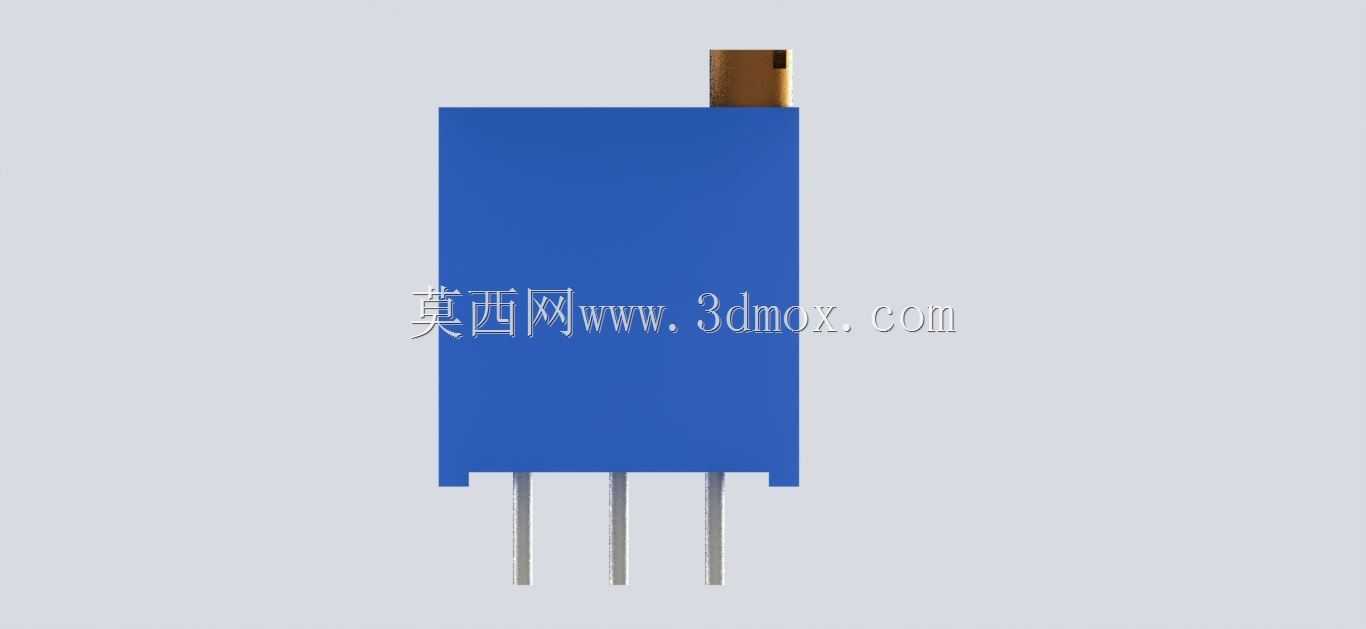

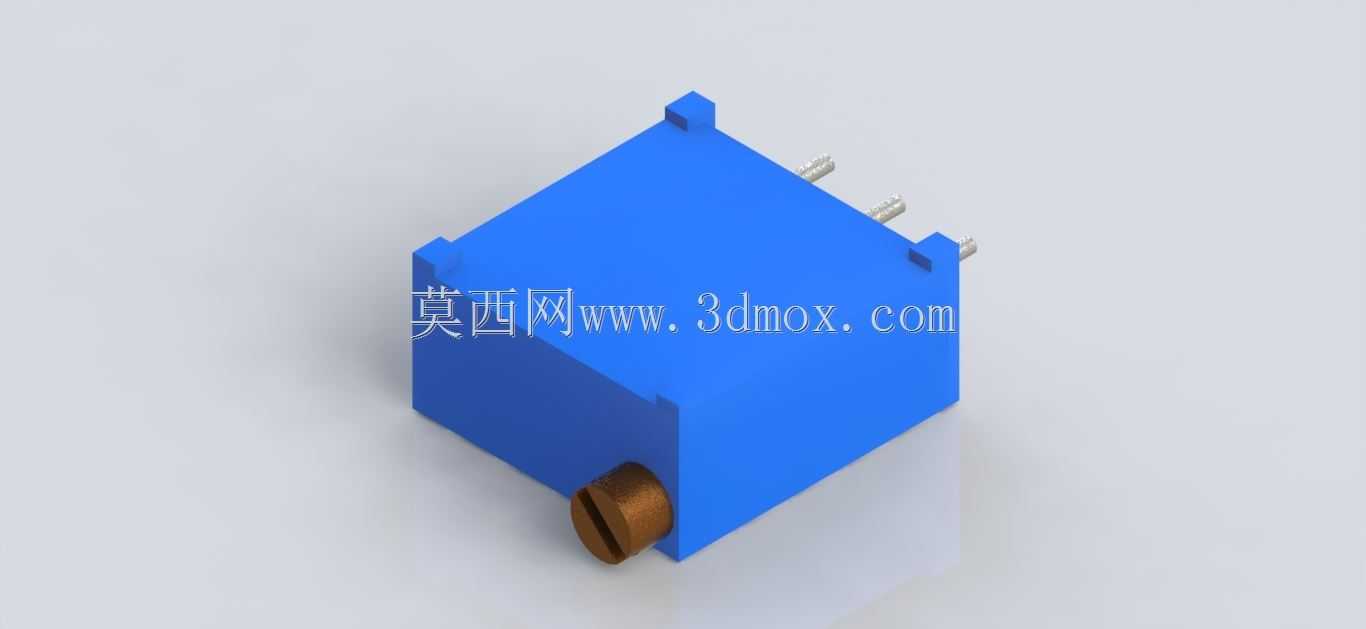

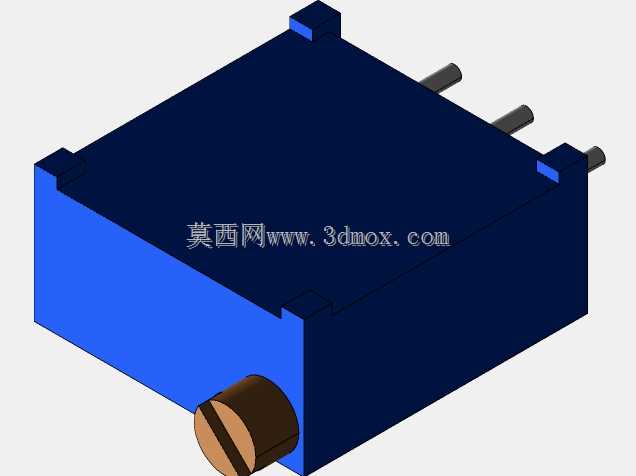

这款3/8英寸规格的方形微调电位器,是电子电路调校场景中应用极为广泛的被动调节元件,主要承担电路参数精准微调的功能,常见于各类工控板卡、信号调理模块、电源校准回路、消费电子控制板以及仪器仪表内部的参数校准环节,在需要对电压、电流、信号增益等参数做小范围高精度修正的电路中,这类元件是不可或缺的基础部件。

从实际使用场景来看,这类微调电位器多用于产品生产调试阶段的参数校准,或是设备运维过程中的参数修正,不同于面板外露的大功率可调电位器,这类方形微调电位器多为板载焊接安装,调节完成后一般不会频繁操作,因此在结构设计上优先保障调节精度与安装稳定性,而非操作的便捷性。产品采用立方体方形主体结构,主体外壳选用绝缘性能优异的工程塑料注塑成型,外壳边角做了微小的定位凸台设计,既可以在波峰焊过炉时起到辅助定位的作用,也能避免相邻元件贴装时出现位移干涉。

功能特性层面,这款电位器属于多圈微调类型,调节螺杆转动多圈才能覆盖全阻值范围,相比单圈电位器拥有更高的调节分辨率,可以实现电路参数的精细校准,调节端采用铜质一字开槽结构,适配标准一字螺丝刀调节,金属调节端与内部电阻基体的传动结构做了阻尼优化,既保证调节时的顺滑手感,也能避免震动环境下参数出现漂移。引脚采用直插式设计,三个引脚呈平行排布,适配标准PCB板的孔位设计,焊接后引脚与板材结合强度高,能够承受常规的机械震动与温度循环冲击,不会出现虚焊脱落的问题。

设计思路上,这款产品严格遵循行业通用的3/8英寸尺寸规范,主体边长控制在9.5mm左右,整体高度包含调节端不超过10mm,安装孔位间距符合通用板载元件的布局标准,能够直接适配现有成熟的PCB封装库,无需额外做封装设计,大幅降低工程师的选型设计成本。外壳的方形结构相比圆柱形电位器拥有更好的贴装稳定性,在自动化贴装过程中不会出现滚动偏移的问题,能够适配SMT回流焊与波峰焊等多种焊接工艺。安装边界方面,元件在PCB板上占用的平面空间约为10mm*10mm,调节端突出主体侧面约2mm,布局时仅需在调节螺丝刀操作方向预留3mm以上的操作空间即可,不会占用过多的板内空间,非常适合高密度排布的紧凑型电路板使用。内部电阻基体采用碳膜或者金属陶瓷材质,根据选型不同可以覆盖常用的阻值区间,温度系数控制在较低水平,能够在-40℃到125℃的工作温度区间内保持阻值稳定,满足工业级产品的使用要求。
