直插式六引脚倾角检测电子元件结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:453626
  • 直插式六引脚倾角检测电子元件结构
  • 直插式六引脚倾角检测电子元件结构
  • 直插式六引脚倾角检测电子元件结构
  • 直插式六引脚倾角检测电子元件结构

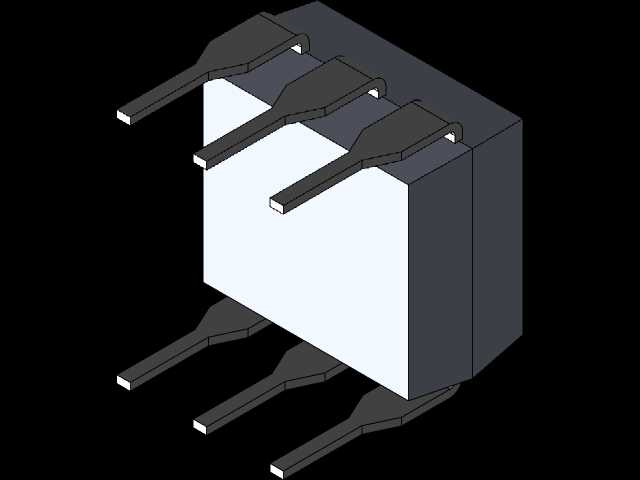

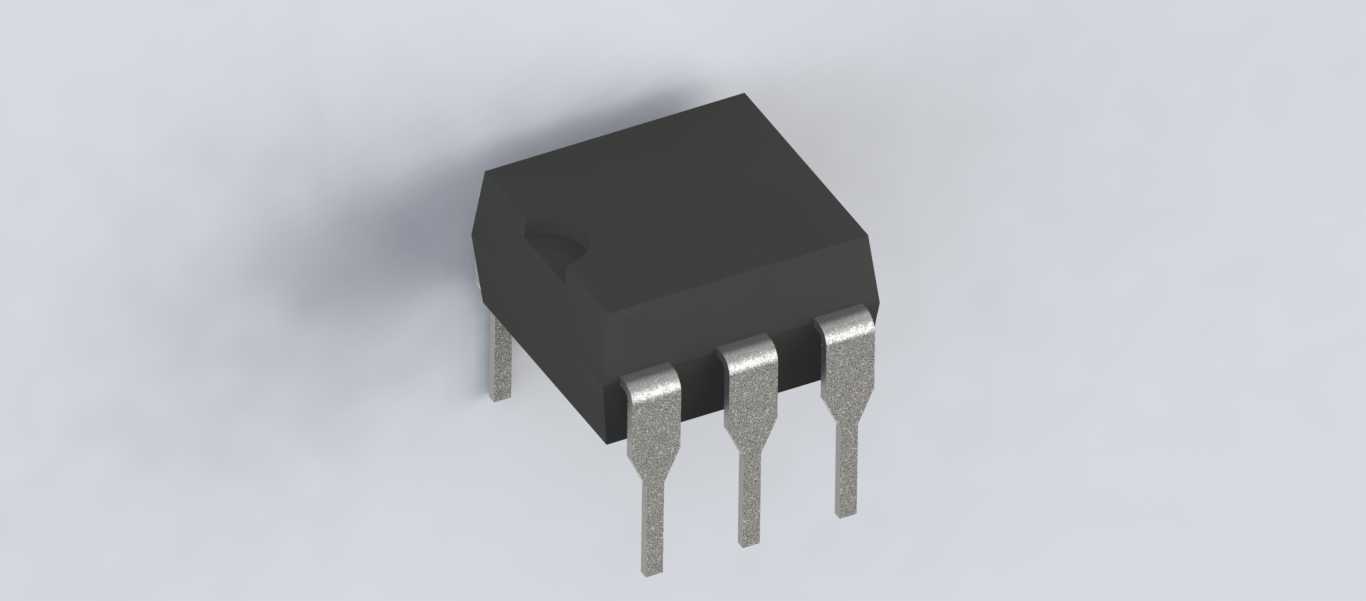

  日常做设备姿态检测相关的结构选型时,这类直插式倾角元件是不少小型工控装置里的常用件,很多户外小型监测终端、便携姿态采集设备里都会用到这类元件,用来感知设备安装面的倾斜角度变化,给主控单元输出对应的角度偏移信号,避免设备因安装倾斜超出工作阈值出现运行故障。从结构设计上看,这款元件采用标准的黑色环氧塑封本体,六根直插式引脚采用对称排布设计,引脚间距符合常规直插元件的通用焊盘间距规范,做PCB布局的时候可以直接套用标准DIP封装的焊盘参数,不用额外定制特殊焊盘尺寸,能大幅缩短画板阶段的核对时间。塑封本体的边角做了小尺寸的倒角处理,既可以避免插件过程中本体边角刮擦PCB表面的阻焊层,也能在自动化插件工序里减少卡料的概率,

  适配高速贴插设备的进料轨道尺寸要求。引脚部分采用镀锡处理的铜质基材,表面做了哑光镀锡层,不管是手工焊接还是波峰焊工序,都能保证焊锡的浸润性,减少虚焊、漏焊的不良率,引脚的伸出长度控制在常规直插元件的标准长度范围内,穿过PCB后预留的焊脚长度刚好满足剪脚工序的要求,不会因为留脚过长造成相邻焊点短路,也不会因为留脚过短导致焊接强度不足。实际安装的时候,这类元件需要尽量布置在PCB的中心位置,远离板上的大功率发热元件,避免长期高温环境导致塑封本体老化,同时要保证元件的安装基准面和设备的检测基准面平行,不然会出现初始角度偏差,影响最终的检测精度。做三维建模的时候,要重点核对引脚的位置度公差,

  每根引脚的中心距偏差不能超过常规插件元件的允许公差范围,不然做装配干涉检查的时候会出现引脚和焊盘错位的问题,本体上的定位标记也要准确还原,方便生产环节核对元件的安装方向,避免插反导致元件功能失效。这类元件的塑封本体外形规整,在做设备内部结构布局的时候,可以很方便地计算周边的安全间隙,不需要给它预留特殊的异形安装空间,周边只要留出足够的焊接操作空间和散热间隙即可,整体的安装边界非常规整,适合紧凑化的设备内部布局设计。
