直插式双列直插封装集成电路芯片结构

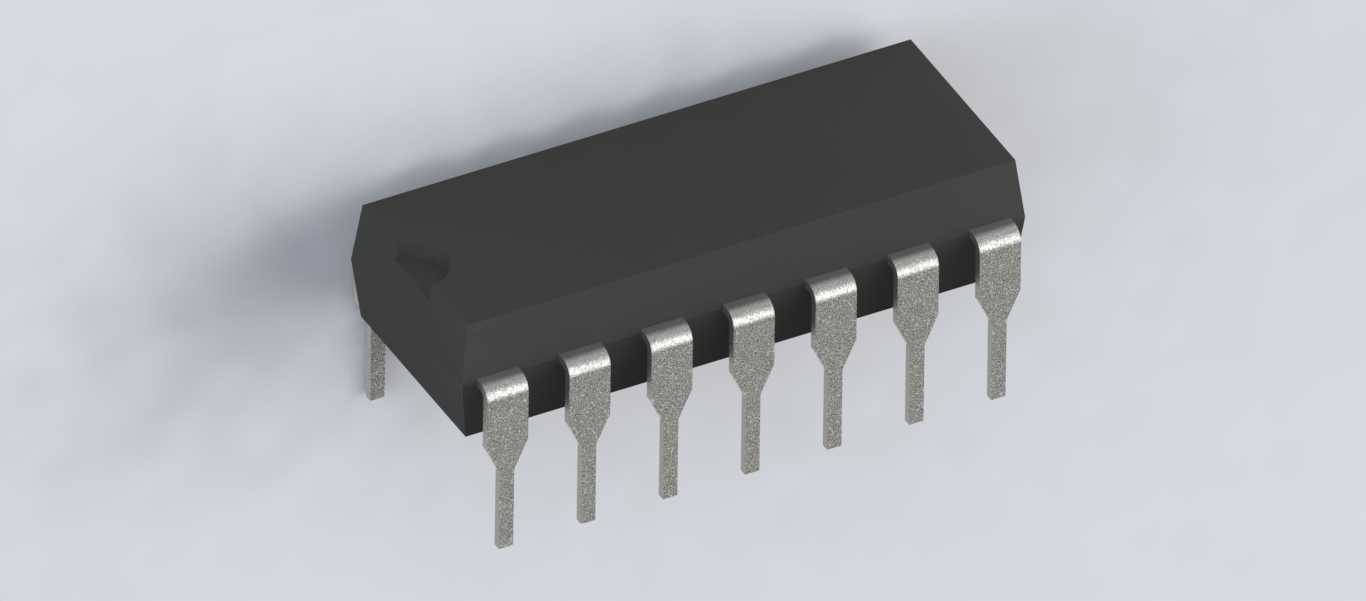

　　这款直插式双列直插封装的半导体器件，是电子电路设计领域应用极为广泛的基础互联组件，在工控电路板、消费电子主控板、电源驱动模块等场景中承担信号处理、逻辑运算、功率驱动等核心功能，是板级电路搭建时最常选用的封装形式之一。从结构设计逻辑来看，该器件采用黑色环氧树脂模塑主体作为核心芯片的承载与保护结构，环氧树脂材料具备优异的绝缘性能与机械强度，能够在波峰焊、手工焊接等装配过程中耐受短时高温，同时隔绝外界水汽、粉尘对内部硅晶片的侵蚀，避免电路出现短路、性能衰减等问题。两侧对称排布的金属引脚采用镀锡合金材质，引脚成型为带弯折的直插结构，弯折段的设计既能够在插件装配时提供一定的形变余量，抵消PCB板孔位加工公差带来的装配应力，

　　也能在焊接完成后提升引脚与焊盘的结合强度，降低设备受振动冲击时出现引脚脱焊的概率。在安装边界设计上，该类器件的引脚间距严格遵循行业通用标准，两列引脚的跨距、单根引脚的宽度与厚度均匹配标准PCB孔径设计，工程师在进行板级布局时，可直接调用对应封装的标准库完成布线，无需额外调整孔位参数；器件主体的高度、长度尺寸适配常规板卡的装配空间，在多器件密集排布的电路板上，既不会与周边的电容、电阻等分立元件产生空间干涉，也能预留出足够的焊接操作空间，方便产线完成插件、焊接、检修等工序。从实际应用的适配性来看，这种直插封装的器件相较于贴片封装，具备更强的过流能力与抗机械应力性能，在大功率驱动电路、经常需要拆装维护的工控设备板卡中优势明显，

　　工程师在选型时可根据电路的电流承载需求、工作环境温度范围，匹配对应参数的同封装器件，无需调整原有PCB的封装设计，能够大幅缩短板卡的迭代开发周期。引脚的金属表面做了哑光镀锡处理，既能够提升焊接时的焊锡浸润性，减少虚焊、漏焊等装配缺陷，也能在长期存储过程中避免引脚氧化，保证器件的可焊性符合生产装配要求。器件主体的边角做了微小的圆弧过渡处理，避免在自动化插件装配过程中尖锐边角卡滞送料轨道，同时也能减少环氧树脂边角受外力碰撞出现崩缺的概率，提升器件在周转、装配过程中的良品率。
