双列直插式集成芯片封装结构

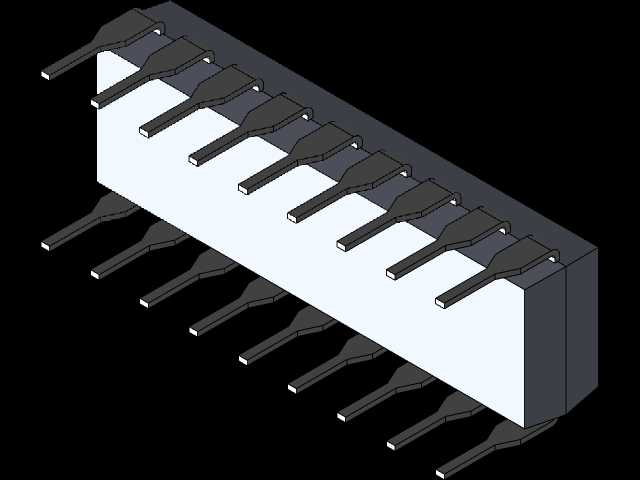

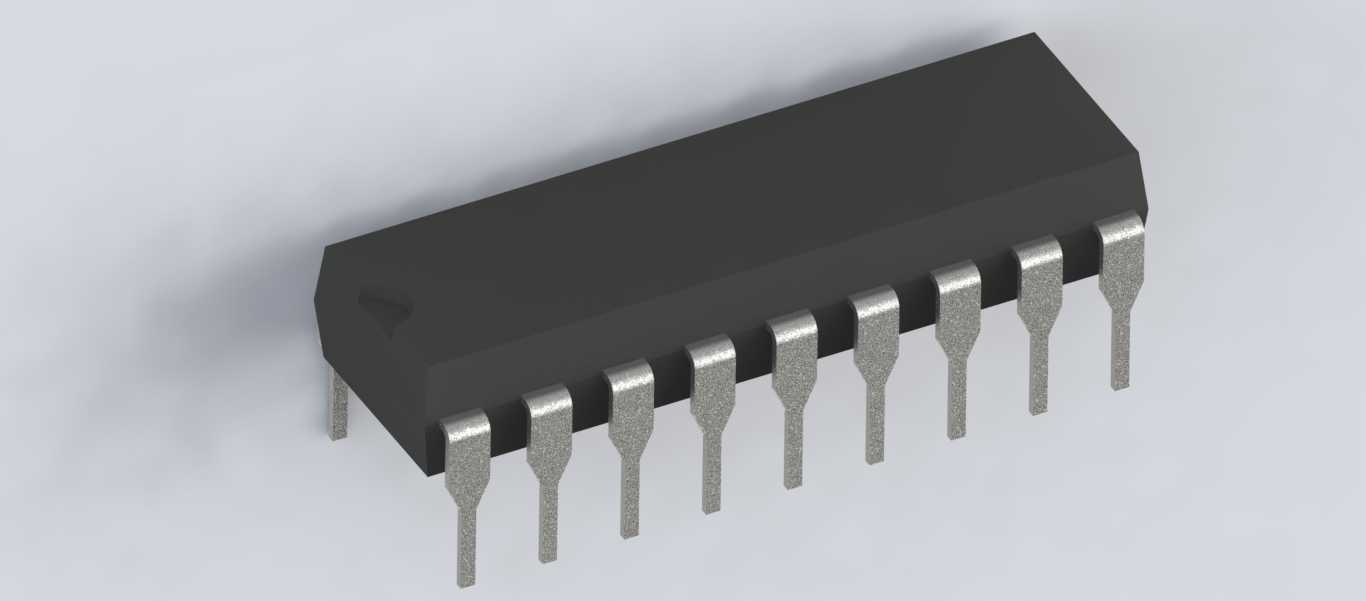

　　在常规通孔插装类电路板的装配场景中，这类双列直插结构的半导体封装件是工控板卡、老式消费电子电路、教学实验板上的核心承载部件，其引脚沿本体两侧平行排布，每侧引脚等距分布，适配标准2.54mm间距的PCB焊盘孔位，无需定制特殊钢网即可完成手工焊接与波峰焊批量加工，对于小批量试制、维修替换场景的适配性远高于表贴类封装器件。从结构设计逻辑来看，黑色环氧塑封本体将内部硅片、键合金丝完全密封，隔绝外界水汽、粉尘与机械外力冲击，引脚采用可焊性镀层处理的铜合金材质冲压成型，弯折角度经过精准校核，插入焊盘后引脚末端露出长度控制在1.5-2.5mm区间，既保证焊接时焊锡能够充分浸润形成可靠焊点，又不会因引脚过长造成相邻焊点桥接短路。在安装边界层面，

　　这类16引脚规格的封装本体宽度通常为6.4mm，本体长度随引脚数量对应调整，两侧引脚向外伸展后整体宽度控制在15.24mm以内，排布时相邻同规格器件的本体间距预留2mm以上即可满足安装、拆焊的操作空间，不会因为器件排布过密导致热风枪、电烙铁的操作空间不足。实际电路应用中，这类封装的器件可承载运算放大器、逻辑门电路、接口驱动、小型单片机等不同功能的硅片内核，塑封本体表面的标记点用于确认引脚1的起始位置，避免装配时引脚方向插反造成电路功能失效，引脚的机械强度经过弯折测试验证，可承受至少3次手工拆装弯折不会出现引脚断裂、镀层脱落的问题，适配研发阶段反复调试拆改的使用需求。不同于表贴器件需要回流焊工艺支持，

　　这类直插封装的器件可在没有专业焊接设备的场景下完成装配，广泛应用于对可靠性要求较高、生产批量不大的工业控制电路、电力保护板卡当中，其结构尺寸经过数十年的行业应用验证，已经形成统一的行业标准，不同厂商生产的同引脚数同规格封装器件可直接互换，无需调整PCB板的孔位设计，大幅降低了电路改版、物料替换的设计成本。建模过程中需要重点还原引脚的弯折弧度、塑封本体的边角倒角、引脚表面的哑光金属质感，同时保证两侧引脚的共面度误差控制在0.1mm以内，模拟真实器件放置在平面上不会出现翘脚的状态，引脚间距的尺寸精度控制在0.05mm公差范围内，确保模型导入PCB装配仿真时能够准确匹配焊盘位置，不会出现干涉、错位的问题。
