便携式ABS电子设备防护外壳结构设计

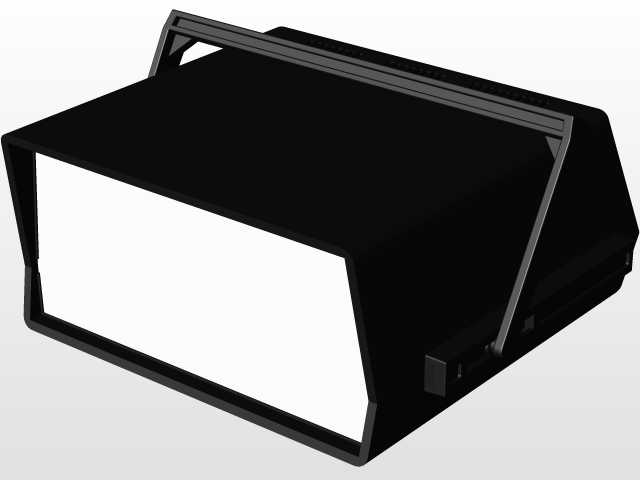

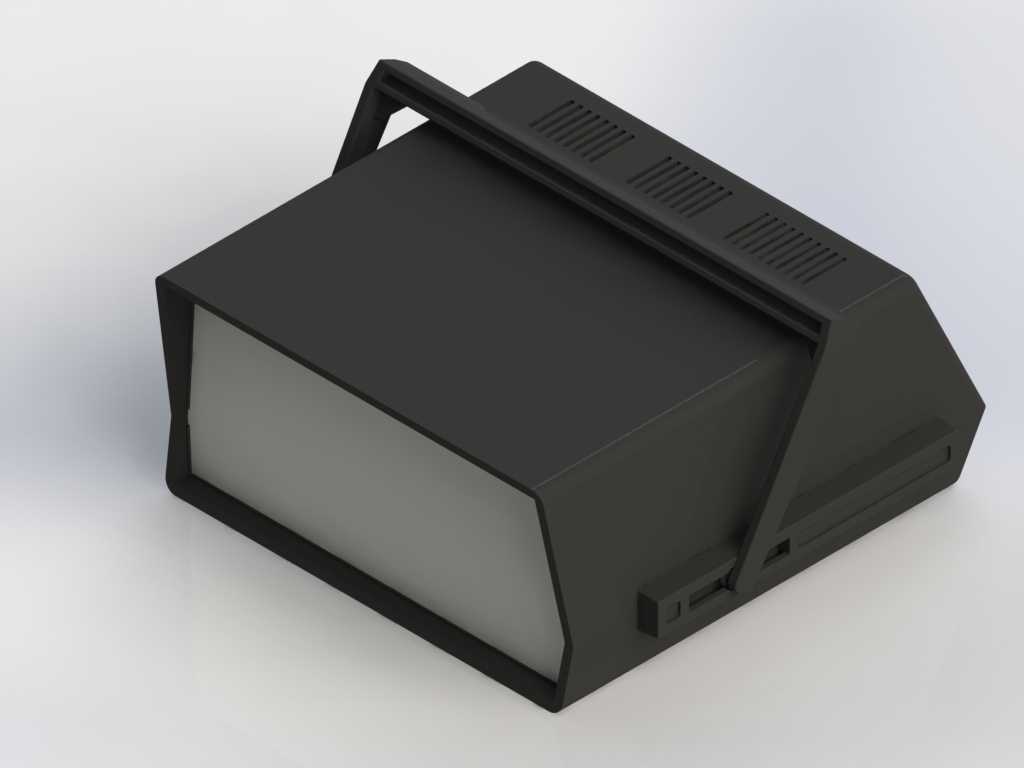

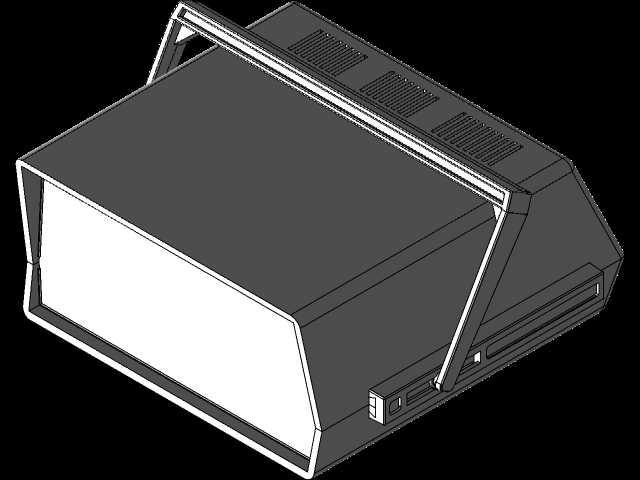

　　这款ABS材质的电子设备外壳，主要面向户外作业、现场检测类便携电子终端的装配需求，日常在工业巡检、现场数据采集、便携检测仪器这类需要频繁移动作业的场景中使用，能够为内部的电路板、显示模块、供电组件提供可靠的物理防护，同时兼顾手持携带的操作便利性。从结构设计逻辑来看，壳体采用一体化上盖搭配内嵌式下盖的扣合结构，顶部集成的一体式提手没有采用额外的金属连接件，完全和上壳一体注塑成型，既减少了装配工序，也避免了外接提手长期使用出现松动脱落的问题，提手的弧度贴合成年人手掌握持的弯曲角度，单手提携时受力均匀，不会出现硌手的情况。壳体正面预留了整块的显示窗口安装位，窗口边缘做了内凹的台阶结构，安装显示面板时可以直接卡在台阶位上，

　　打胶固定后能够实现正面的防尘防泼溅效果，不需要额外加装密封压条，简化了装配流程。壳体侧面预留了接口开槽位，开槽位置做了内凹的挡边设计，日常放置时接口不会直接接触放置面，减少插拔线材时的磕碰风险，同时侧面的开槽位置对应内部电路板的接口排布，装配时不需要额外调整线材走位，能够提升整机组装的效率。壳体上表面设计了多组平行的通风散热槽，槽位的走向顺着设备放置时的空气流动方向，内部电路工作产生的热量可以顺着槽位自然散出，不需要额外加装散热风扇就能够满足低功耗便携设备的散热需求，同时散热槽的宽度控制在2mm以内，能够避免较大的杂物直接掉入壳体内部。壳体的边角全部做了大圆弧过渡处理，没有尖锐的直角结构，一方面是注塑生产时能够减少应力集中的问题，

　　降低注塑件冷却变形的概率，另一方面设备意外跌落时，圆弧边角能够分散冲击力，减少壳体开裂的风险。从安装边界来看，壳体内部预留了多个螺丝柱位，柱位的高度统一，对应内部电路板、电池仓的安装孔位，装配时直接用自攻螺丝就可以固定内部组件，不需要额外加装支撑柱，内部的有效安装空间规整，没有多余的加强筋凸起占用空间，能够最大化利用壳体内部的容积，适配不同尺寸的核心组件排布。壳体的整体外形为斜切式的楔状结构，放置在桌面时显示面自然向上倾斜15度左右，操作人员不需要低头就可以清晰看到屏幕显示的内容，符合现场作业时的操作视角需求，不需要额外加装支撑脚架。壳体底部做了细微的防滑纹理设计，放置在光滑的金属台面或者玻璃台面上时不会轻易滑动，提升设备放置时的稳定性。
