直插式双列直插封装电子元器件结构

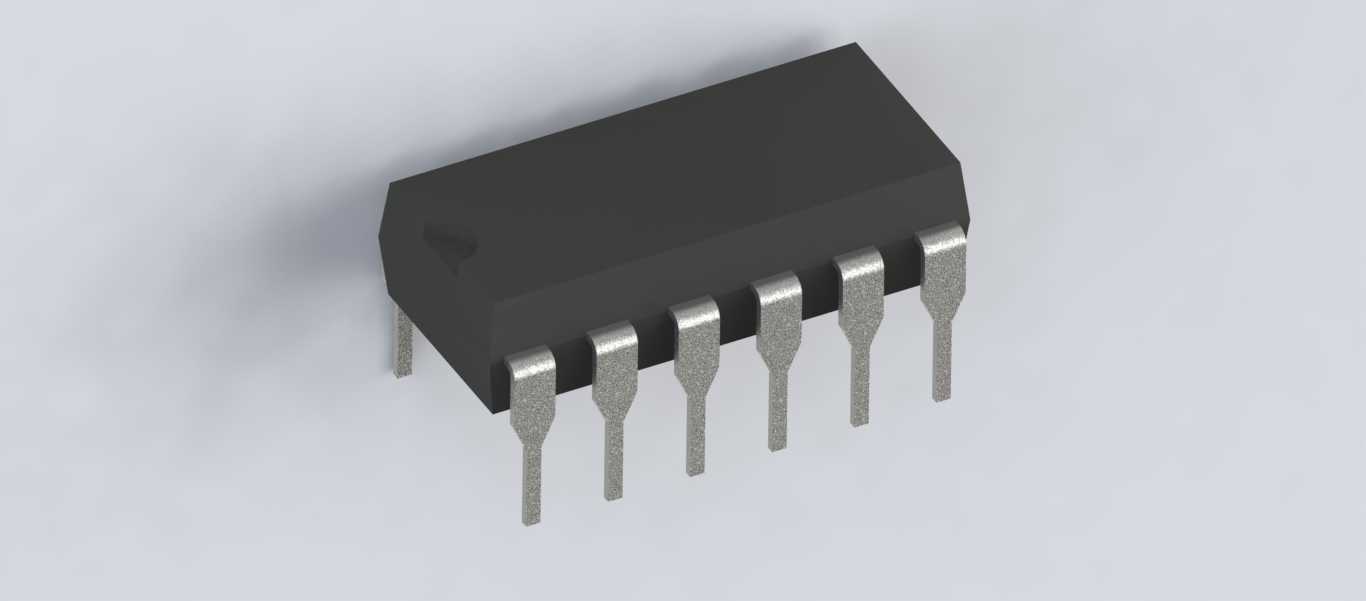

　　这款直插式双列封装元件的三维结构，是面向通孔插装工艺场景设计的标准电子元器件结构，广泛应用在消费电子、工业控制板卡、老式家电主板、教学实验电路板等需要波峰焊或手工焊接的电路场景中，相比贴片封装元件，它的结构强度更高，耐插拔冲击能力更强，在需要频繁更换元件、调试电路的实验场景，或是工作环境存在一定振动的工业设备里，这类封装的元件依旧有不可替代的使用价值。从结构设计逻辑来看，整体采用黑色绝缘塑封主体作为芯片载体，内部承载半导体晶圆与键合引线，外部引出两排对称的金属引脚，引脚间距遵循行业通用的2.54mm标准间距，能够直接匹配通用万用板、标准直插IC插座的安装孔位，不需要额外定制转接结构。塑封主体的边角做了小尺寸倒角处理，

　　一方面是注塑生产时便于脱模，减少塑封料应力集中导致的本体开裂风险，另一方面在插件作业时，倒角结构能够引导元件顺利对准PCB板上的安装孔，降低插件对位的难度，提升产线插件工序的作业效率。引脚部分采用了弯折成型的结构设计，引脚伸出塑封本体后先向外小幅伸展再垂直向下，这种结构既能够保证引脚焊接时与PCB焊盘有足够的接触长度，形成可靠的焊点，又能在元件受热膨胀时，通过引脚的微小形变吸收应力，避免温度循环过程中应力直接拉扯焊点导致虚焊、脱焊问题。在安装边界上，这类14引脚的双列直插元件，塑封本体宽度通常在6mm左右，引脚整体跨距约7.6mm，安装时需要在PCB上预留对应尺寸的禁布区，避免周边过高元件干涉元件插装，

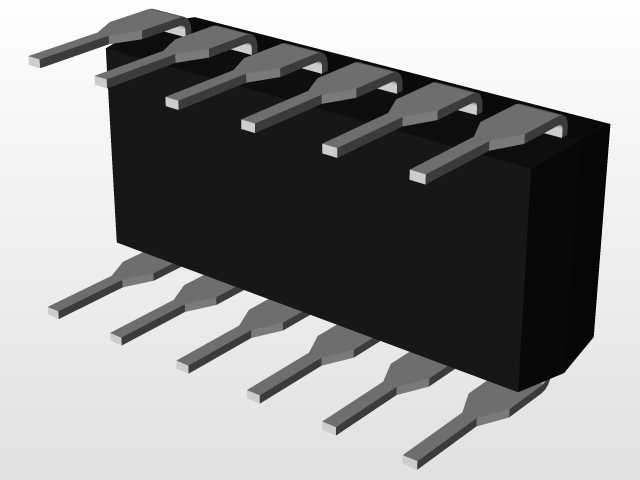

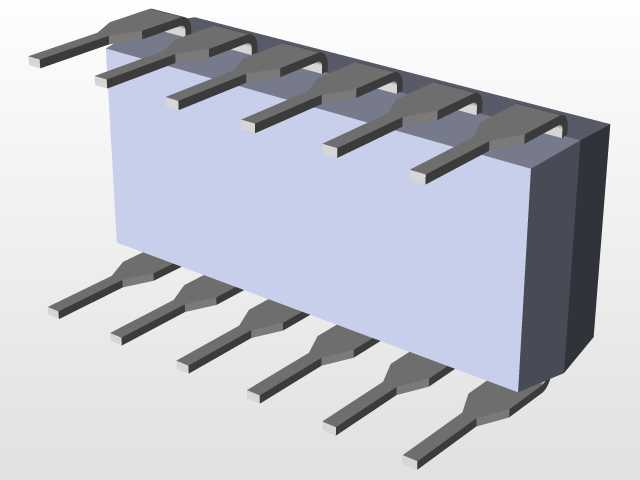

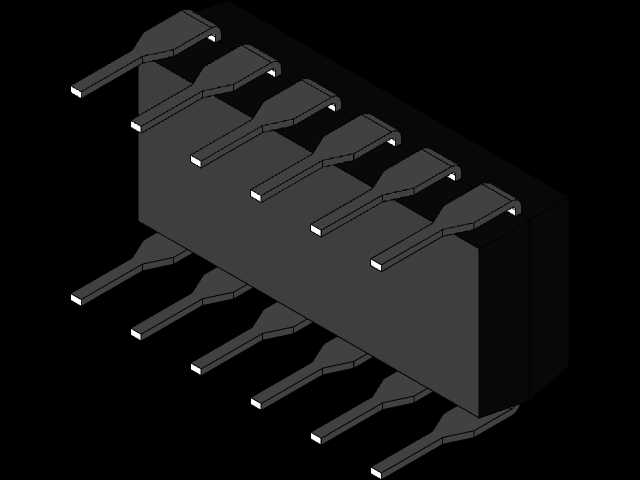

　　同时引脚伸出PCB背面的长度需要控制在1.5-2.5mm区间，过长容易在焊接后与相邻焊点形成锡连短路，过短则会导致焊点焊接强度不足，容易在受外力时脱落。塑封本体表面预留的标记凹位，是用于印刷元件型号、引脚序号标识的结构，其中一侧的圆形凹点对应1号引脚位置，能够帮助焊接作业人员快速识别引脚方向，避免元件插反导致电路功能失效。从建模细节来看，金属引脚部分还原了冲压成型后的表面细微纹理，塑封本体的哑光质感也做了对应呈现，能够直接用于电路板装配的干涉检查、工艺模拟，也可以作为电子类教学内容的演示模型，帮助初学者直观理解直插IC的结构形态与安装要点。在实际选型应用中，这类封装结构的元件需要注意焊接温度的控制，波峰焊时的峰值温度不能超过塑封材料的耐温上限，避免塑封本体受热起泡变形，同时插件时需要保证两排引脚垂直对准安装孔，不能强行压入，否则容易导致引脚弯折、内部键合引线断裂，造成元件永久性损坏。
