低功耗蓝牙透传通信模块结构设计

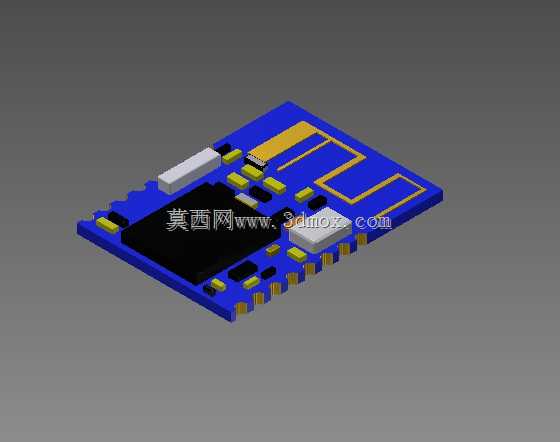

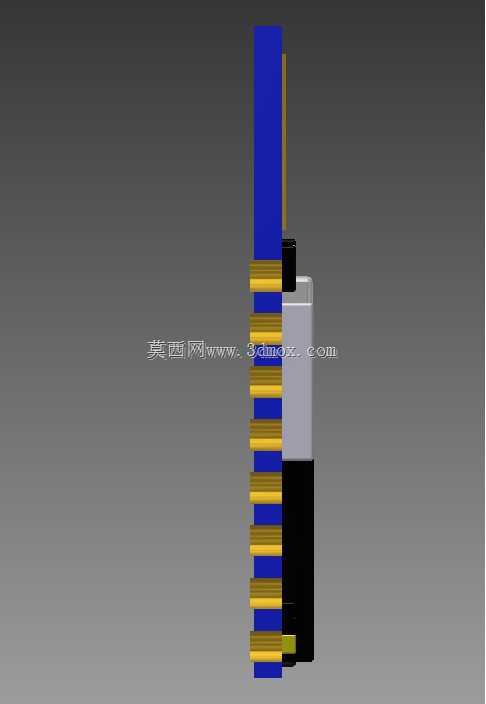

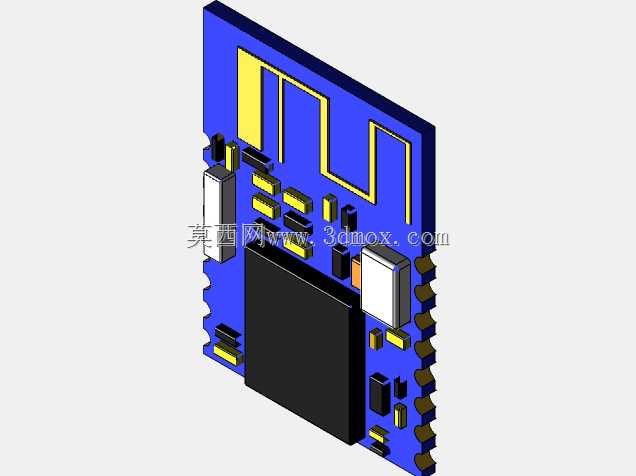

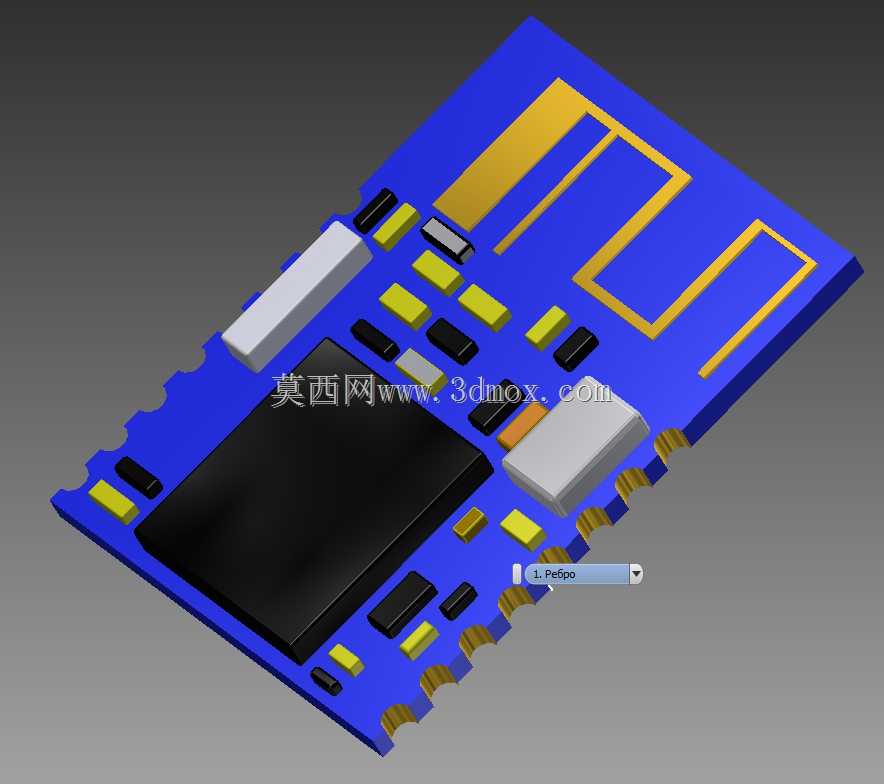

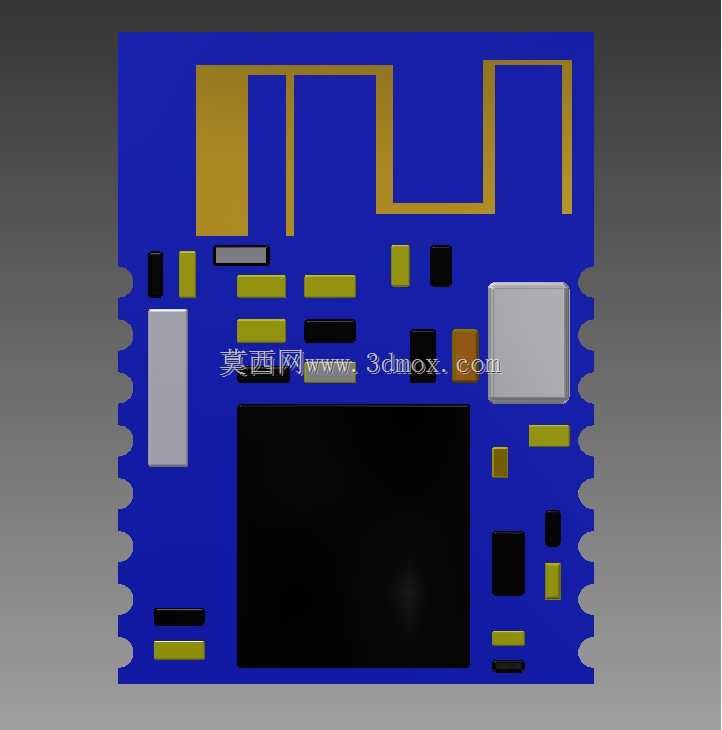

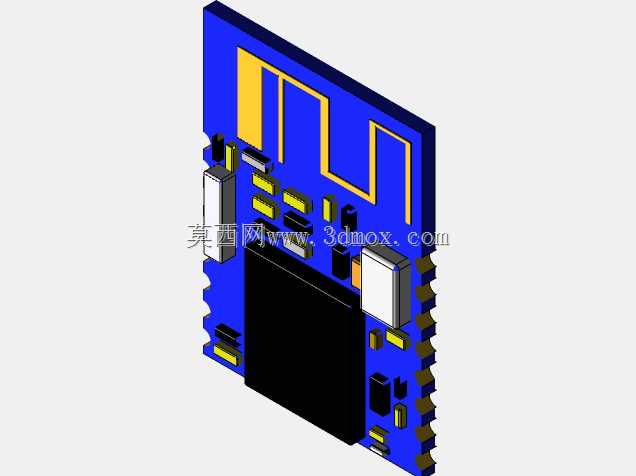

这款蓝牙通信模块主要面向短距离无线数据透传场景设计，可广泛嵌入智能穿戴设备、工业传感节点、小型物联网终端、消费类电子外设等产品中，替代传统有线串口连接，实现设备间的双向数据交互，在智能家居控制、便携式医疗设备数据采集、小型智能硬件组网等场景中都能适配使用。模块整体采用贴片式封装设计，板载集成蓝牙射频链路、核心处理芯片、电源管理电路与板载天线，无需额外搭配射频外围元件即可独立完成通信功能，能够大幅降低终端产品的射频设计门槛，缩短终端产品的开发周期。从设计思路来看，这款模块采用紧凑化布局思路，将核心主控芯片布置在板卡中心区域，周边围绕布置去耦电容、限流电阻等被动元件，板载印制天线布置在板卡边缘无遮挡区域，避免周边金属元件对射频信号造成屏蔽干扰，同时将半孔焊盘沿板卡长边单侧排布，既满足SMT自动化贴片生产的工艺要求，也方便终端产品在设计主板时预留对应焊盘位置，直接焊接集成无需额外接插件。模块的安装边界充分考虑小型化终端的内部空间限制，整体板卡厚度控制在常规PCB工艺公差范围内，板边无突出元件，安装时仅需在终端主板预留对应尺寸的焊盘区域即可，无需额外设置固定孔位，焊接后即可完成机械固定与电气连接，能够适配内部空间局促的小型智能硬件的装配需求。功能层面，模块支持标准蓝牙串口透传协议，可实现TTL电平串口数据与蓝牙无线信号的双向转换，模块自带电源稳压电路，可适配常规3.3V供电场景，低功耗待机模式下电流消耗极低，能够适配电池供电的便携式设备的续航要求，板载状态指示元件可直观反馈模块的配对、连接、数据传输状态，方便终端产品的生产调试与故障排查。在结构细节上，模块的板卡边缘做了圆角处理，避免生产转运过程中板边毛刺造成的元件刮损，所有贴片元件的高度都做了统一管控，最高元件高度不超过板卡上方2mm，能够适配终端产品内部的超薄装配空间，焊盘做了沉金处理，提升焊接可靠性与抗氧化能力，满足批量生产的焊接工艺要求。
