壁挂式铰接显示器关节臂支架结构设计

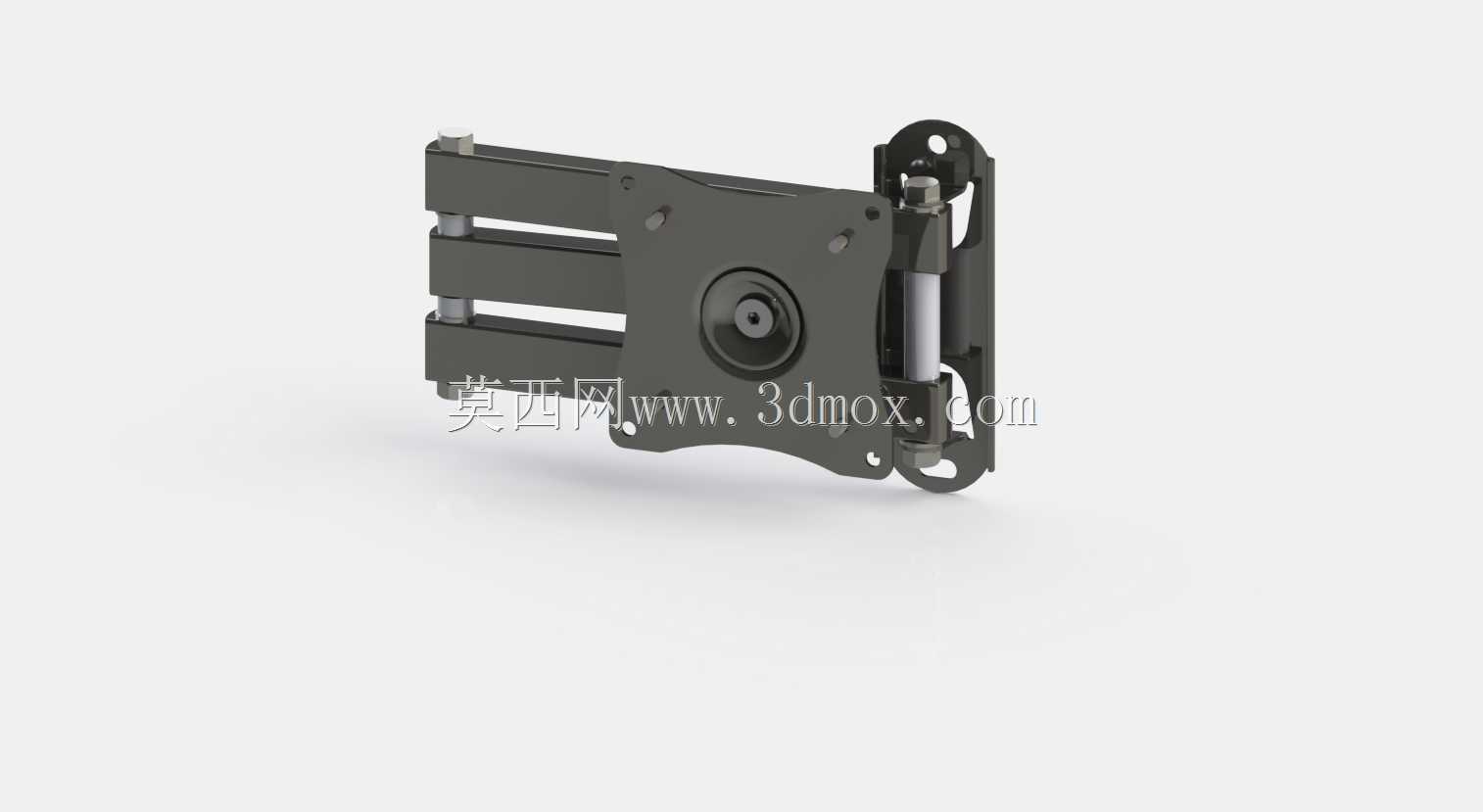

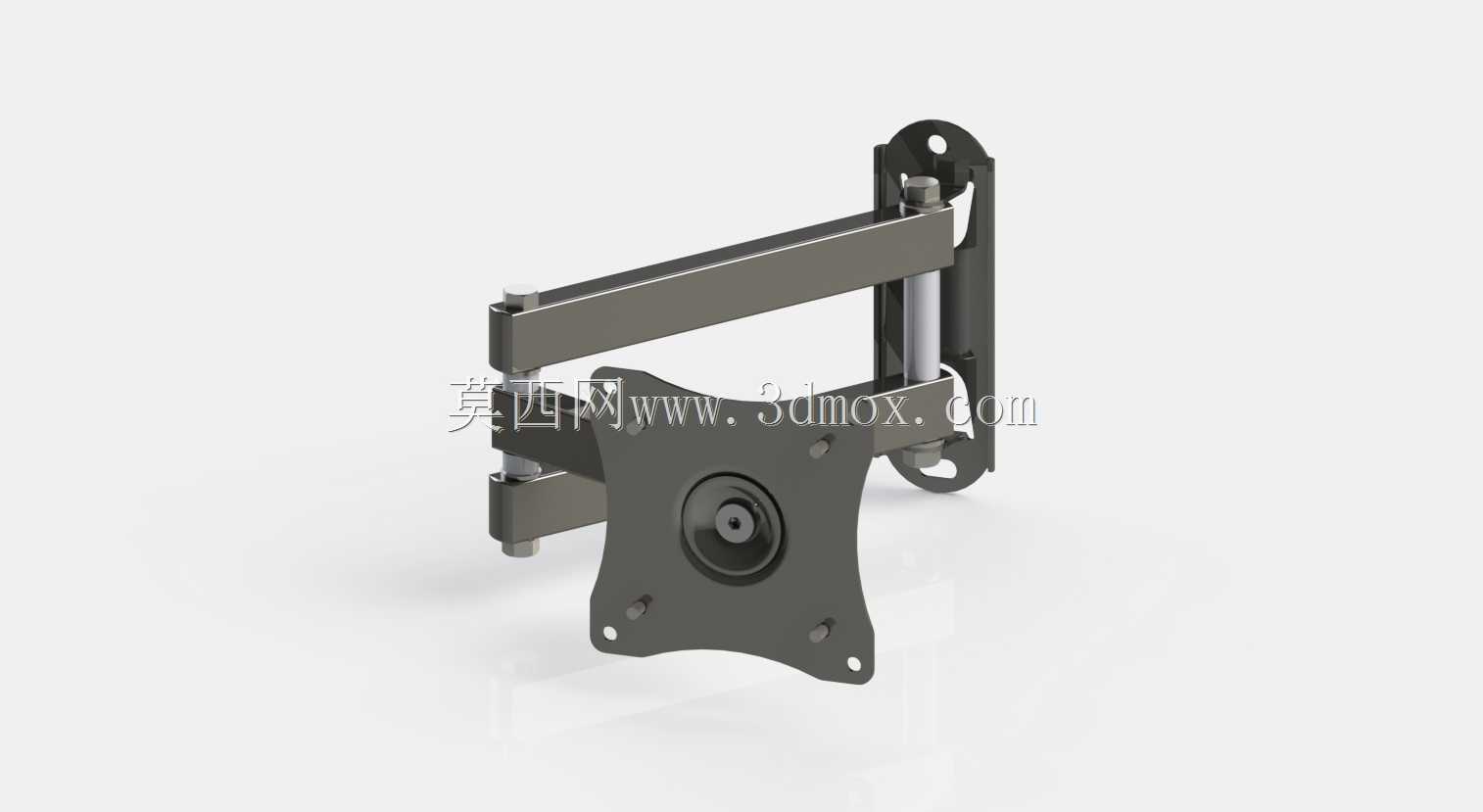

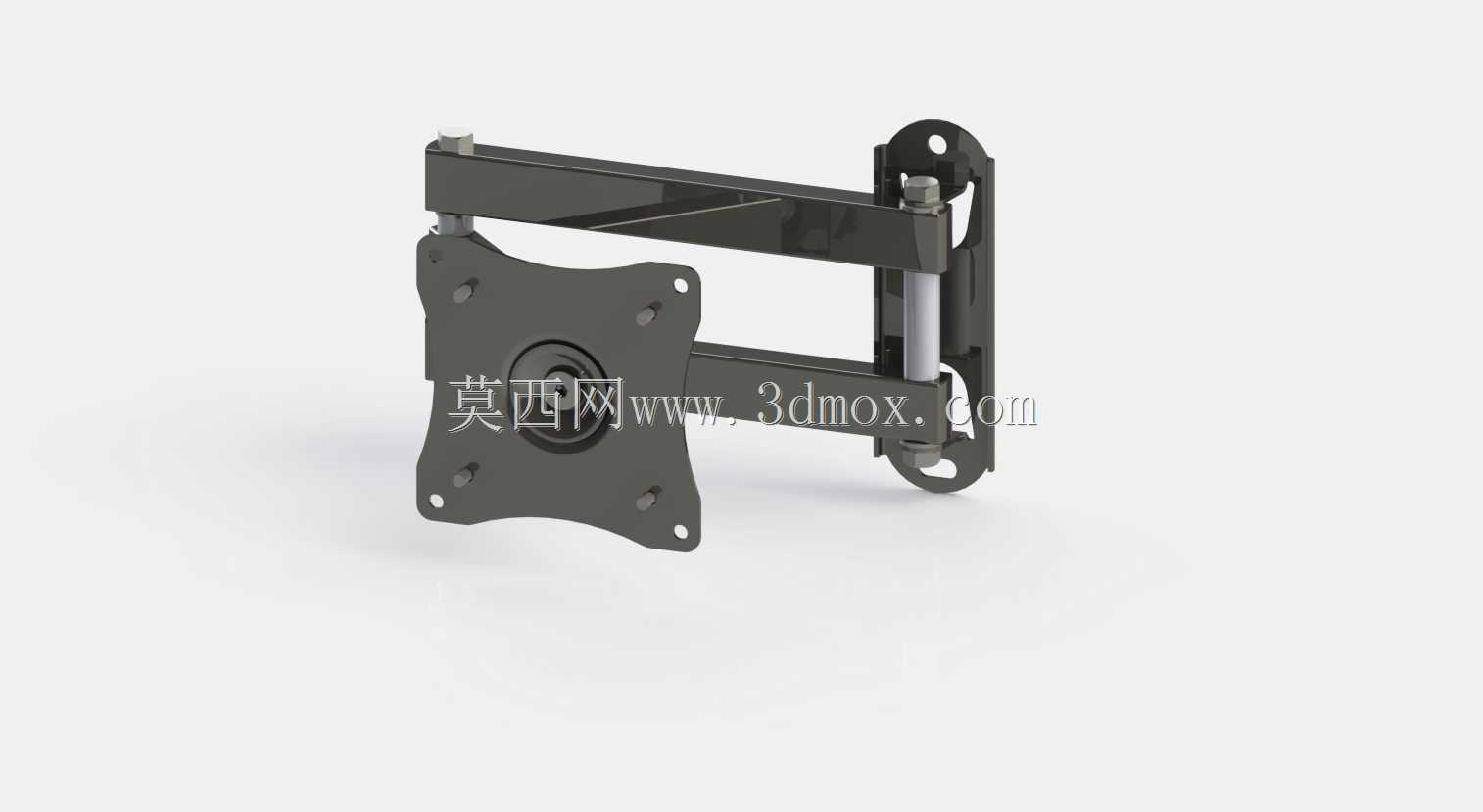

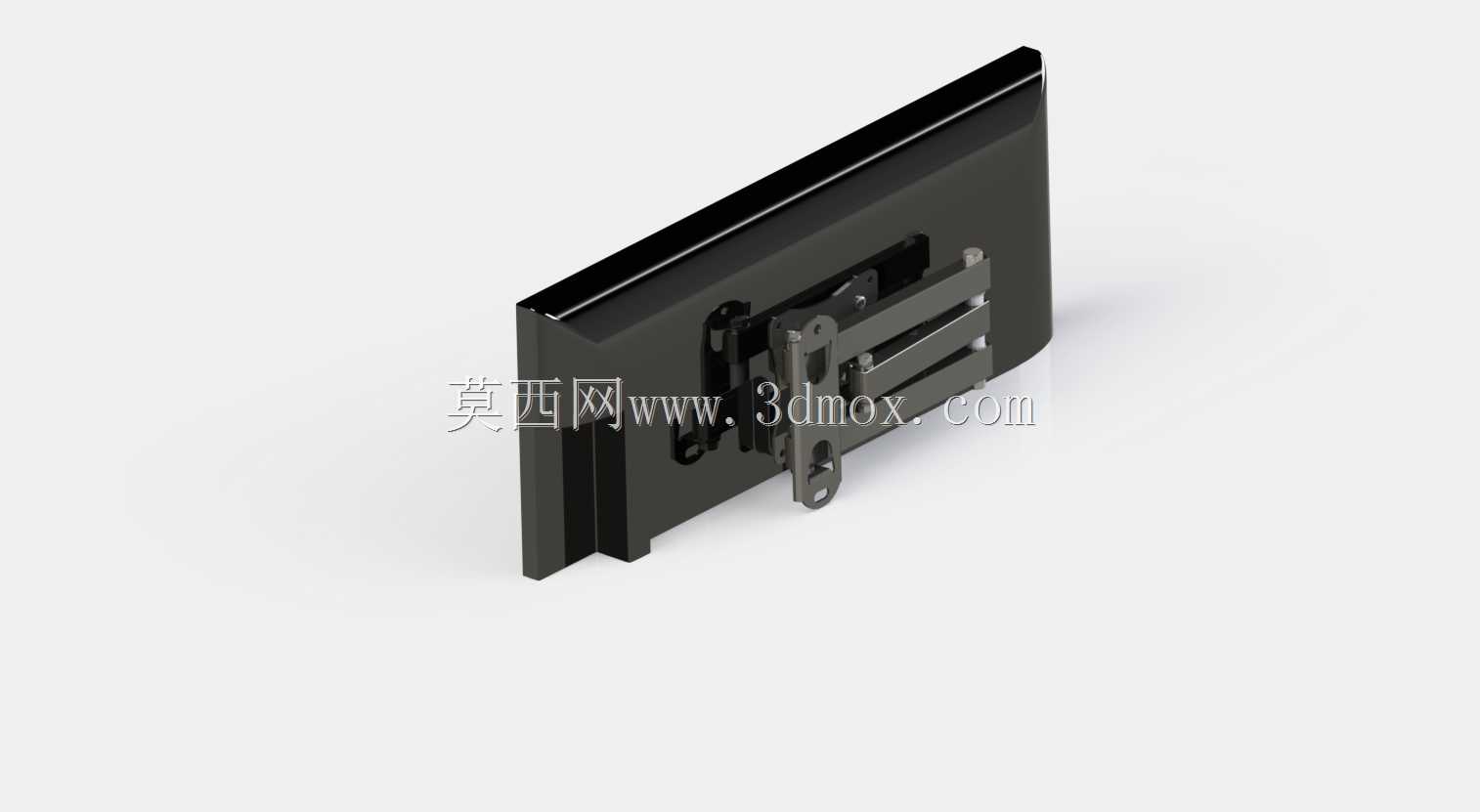

这款壁挂式铰接关节臂支架，主要面向商用显示、家用影音、工业工位监控等多场景的显示设备挂载需求，可适配常规孔距的液晶显示器、小型电视、工业监视屏等终端设备，解决固定壁挂支架无法灵活调整视角、占用桌面空间的痛点。在实际应用场景中，它既可以用于家庭客厅壁挂电视的角度微调，满足不同坐姿下的观影视角需求，也可部署在工业生产线的工位旁，挂载监控显示屏供操作人员实时查看设备运行参数，还能用于会议室、监控室的显示终端安装，适配不同参会人员、值守人员的观看角度，避免屏幕反光、视角偏差带来的观看不适。从功能特性来看，这款支架采用多段铰接臂结构，每处铰接节点都配备阻尼转轴，既可以实现水平方向的大角度伸缩旋转，也能完成垂直方向的俯仰角度调节，用户可根据实际使用需求，将屏幕推拉至合适的观看距离，调整至无反光、无视觉疲劳的最佳角度，闲置时还可将臂体折叠收回贴紧墙面，最大化节省空间，避免突出的支架对通行造成阻碍。在设计思路上，这款支架优先考虑挂载稳定性与调节顺滑度的平衡，壁挂底座采用多螺丝孔位设计，可牢固固定在混凝土墙面、实心砖墙等硬质墙面上，避免承重后出现松动脱落风险；与屏幕连接的安装板采用标准VESA孔位布局，适配市面上绝大多数常规尺寸的显示设备，无需额外打孔改装即可完成安装；臂体采用双层平行四边形连杆结构，在伸缩调节过程中可始终保持屏幕处于水平状态，不会出现调节过程中屏幕歪斜的问题，同时连杆内部预留了走线空间，可将屏幕的电源线、信号线隐藏在臂体内部，避免线缆外露杂乱，提升整体安装美观度。从安装边界来看，壁挂底座的安装孔位横向、纵向间距适配常规墙面膨胀螺丝的安装标准，安装时需确保墙面承重能力不低于四倍挂载屏幕的重量，避免墙面脱落；屏幕安装板的孔位覆盖75mm*75mm、100mm*100mm的标准VESA规格，适配10到32英寸、重量在额定承重范围内的显示设备；臂体完全展开时的伸出长度可满足日常坐姿下的观看距离需求，完全收回后臂体与墙面的间距极小，不会占用过多室内空间，铰接处的阻尼力度经过调校，调整角度时无需额外松动锁扣，直接推拉即可完成定位，调整后不会出现屏幕自行下坠、移位的问题。
