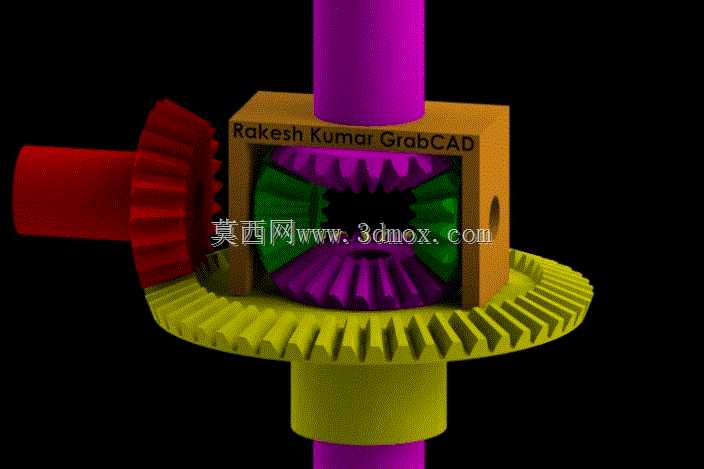

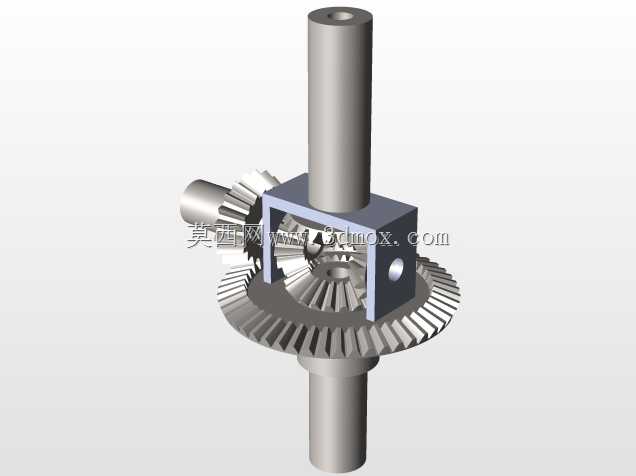

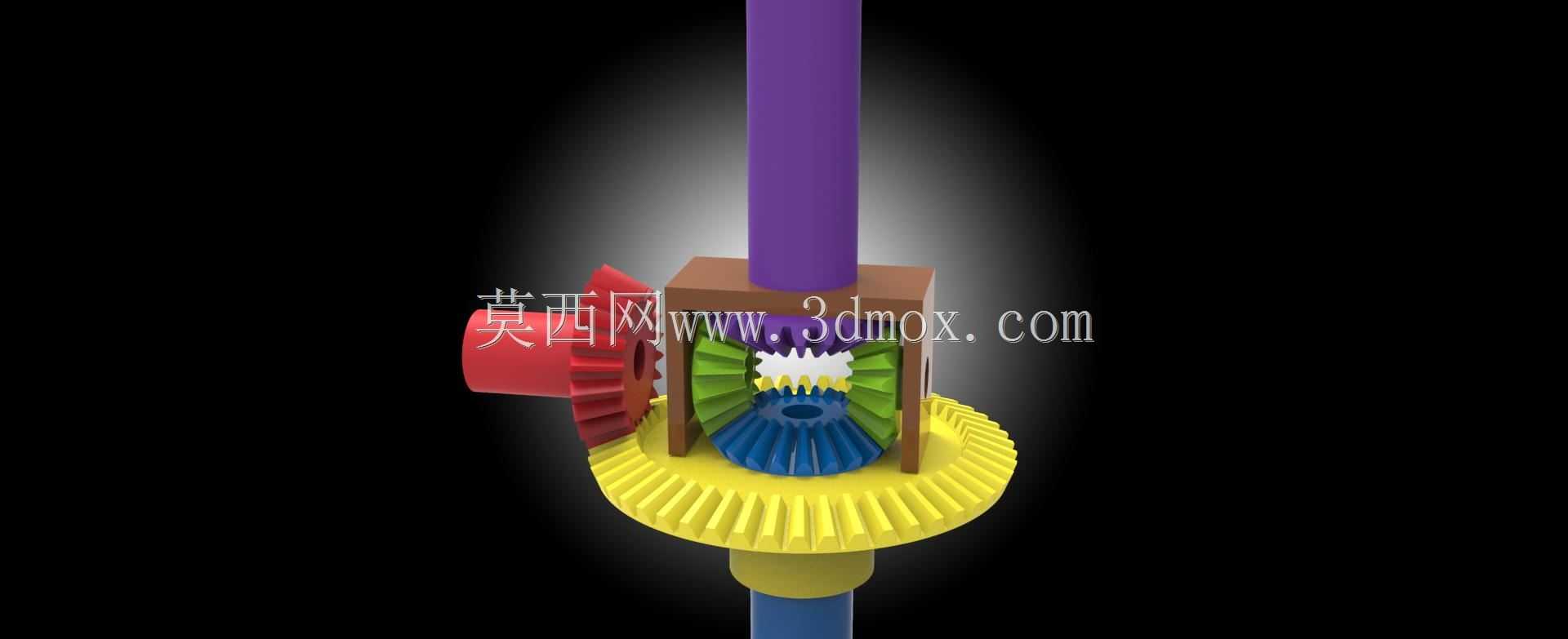

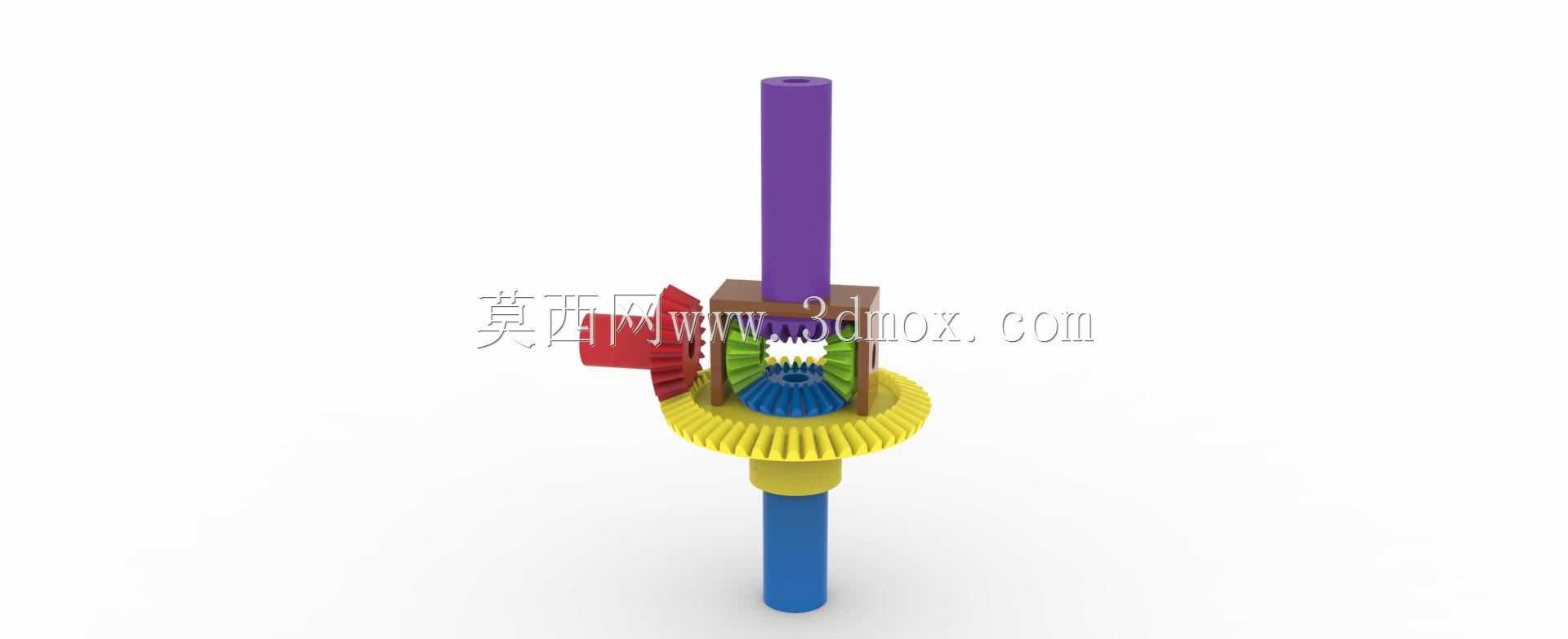

差速传动行星锥齿轮组结构

这套差速齿轮结构核心应用于需要两侧输出轴存在转速差的动力传递场景，最常见于乘用车辆、非道路作业机械的驱动桥内部，也可适配部分需要差速分流动力的工业传动设备中。在车辆行驶场景下，当车辆转向、经过起伏不平路面时，两侧驱动轮的行驶路径长度存在差异，这套差速结构可以自动调整两侧输出齿轮的转速，避免轮胎出现滑拖、异常磨损，同时保证动力持续稳定传递至两侧驱动轮，提升行驶平顺性与轮胎使用寿命。在工业传动场景中，该结构可用于双输出轴需要异步转速的输送设备、小型作业机具，实现单动力输入下的双路差速动力输出。从功能特性来看，这套差速齿轮组采用锥齿轮啮合的行星传动结构，中心输入轴带动差速器壳体转动，壳体内对称布置的行星锥齿轮同时与两侧的半轴锥齿轮啮合，当两侧输出端阻力一致时，行星齿轮随壳体公转不发生自转，两侧输出轴转速保持一致；当两侧输出端阻力存在差异时，行星齿轮在公转的同时绕自身轴自转，自动分配两侧输出轴的转速，实现差速功能，整套结构传动效率高，扭矩承载能力强，运转平稳噪音低。设计过程中，工程师首先根据目标传递扭矩、额定输入转速确定各齿轮的模数、齿形参数，保证锥齿轮的啮合接触面积符合传动要求，避免出现应力集中导致的齿面磨损、断齿问题；其次对差速器壳体、行星齿轮轴的安装定位尺寸做了匹配设计，保证各齿轮啮合间隙处于合理区间，既避免间隙过大导致的传动冲击、回程误差，也避免间隙过小导致的运转卡滞、润滑不足问题；同时考虑到实际安装边界，整套结构的轴向、径向安装尺寸做了紧凑化处理，输入轴与输出轴的同轴度、安装定位基准面的平面度都做了公差约束，可直接适配常规驱动桥、传动箱的安装空间，不需要额外做大幅结构修改。外形上整套结构采用同轴布置形式，输入端与输出端的轴径、安装法兰尺寸都符合通用传动部件的安装规范，外围的大直径从动锥齿轮可与动力输入端的主动锥齿轮匹配啮合，实现动力的直角转向传递，内部行星齿轮对称布置保证运转时的动平衡，降低高速运转时的振动量。
