哈斯加工中心配套库尔特D40虎钳夹具设计

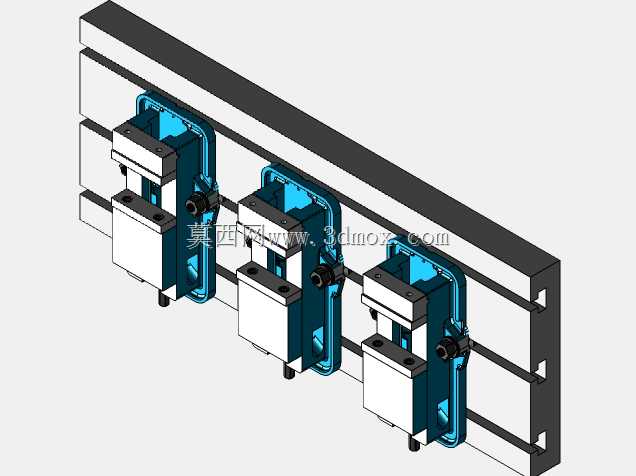

这套夹持工装是针对哈斯VF系列立式加工中心定制开发的多工位装夹方案，核心采用三台库尔特D40型高精度虎钳作为夹持执行单元，主要面向中小批量精密零件的铣削、钻削、镗削等机加工场景，能够在单次装夹的前提下完成多件工件的同步定位夹紧，大幅减少加工过程中的换件停机时间，提升设备的有效稼动率。在实际生产应用中，这类虎钳装夹方案广泛适配于通用机械零部件、小型五金件、工装治具零件的加工工序，既可以满足单件异形零件的牢靠夹持需求，也能通过多台虎钳的排布实现同规格零件的批量加工，尤其适合精密加工车间里多品种小批量的柔性生产需求。从功能特性来看，库尔特D40虎钳本身具备高刚性的钳体结构，夹紧力输出稳定且可调，钳口平行度、垂直度精度保持性优异，能够在大切削量的粗加工场景下提供足够的夹持稳定性，避免工件出现窜动、振刀问题，也能在精加工工序中保证装夹定位精度，减少装夹带来的形位公差偏差。整套夹具的设计思路围绕哈斯VF加工中心的工作台安装边界展开，充分考虑了机床工作台的T型槽间距、行程范围、操作空间预留等实际约束，三台虎钳的排布位置经过反复校核，既保证每台虎钳的夹持行程都处于机床的有效加工行程内，也预留了足够的刀具走刀空间和操作人员上下料的操作空间，避免加工过程中出现主轴与钳体的干涉问题。在安装边界设计上，整套夹具的底座完全匹配哈斯VF加工中心的工作台安装尺寸，连接位置对应工作台标准T型槽位置，不需要对机床工作台进行额外改造即可完成安装固定，钳体的安装高度经过优化，既保证工件装夹后处于主轴的最佳切削高度区间，也尽可能降低了装夹系统的整体悬伸量，提升整套工装的刚性表现。钳体之间的间距设置兼顾了不同尺寸工件的装夹兼容性，既可以装夹长度较小的独立零件，也可以通过多台虎钳配合装夹长条形工件，拓展了整套工装的适用范围。在实际使用过程中，这套装夹方案还可以根据加工零件的外形特点更换不同类型的钳口，比如软质钳口、异形仿形钳口等，进一步提升对特殊形状零件的夹持适配性，满足不同加工场景的个性化装夹需求，同时整套虎钳的维护保养便捷，易损件更换简单，能够长期在车间生产环境下保持稳定的性能表现。
