双振动盘自动送料组装设备结构设计

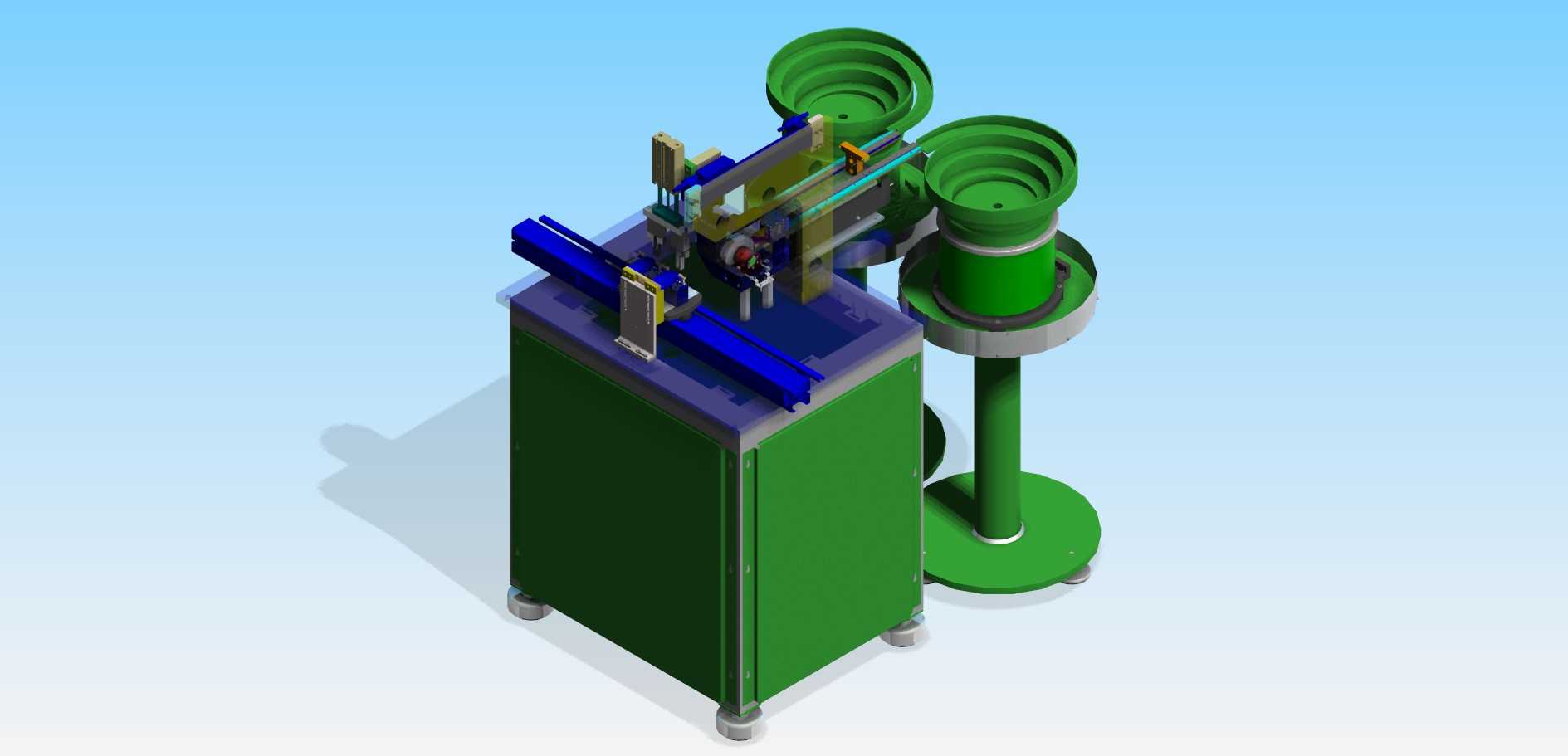

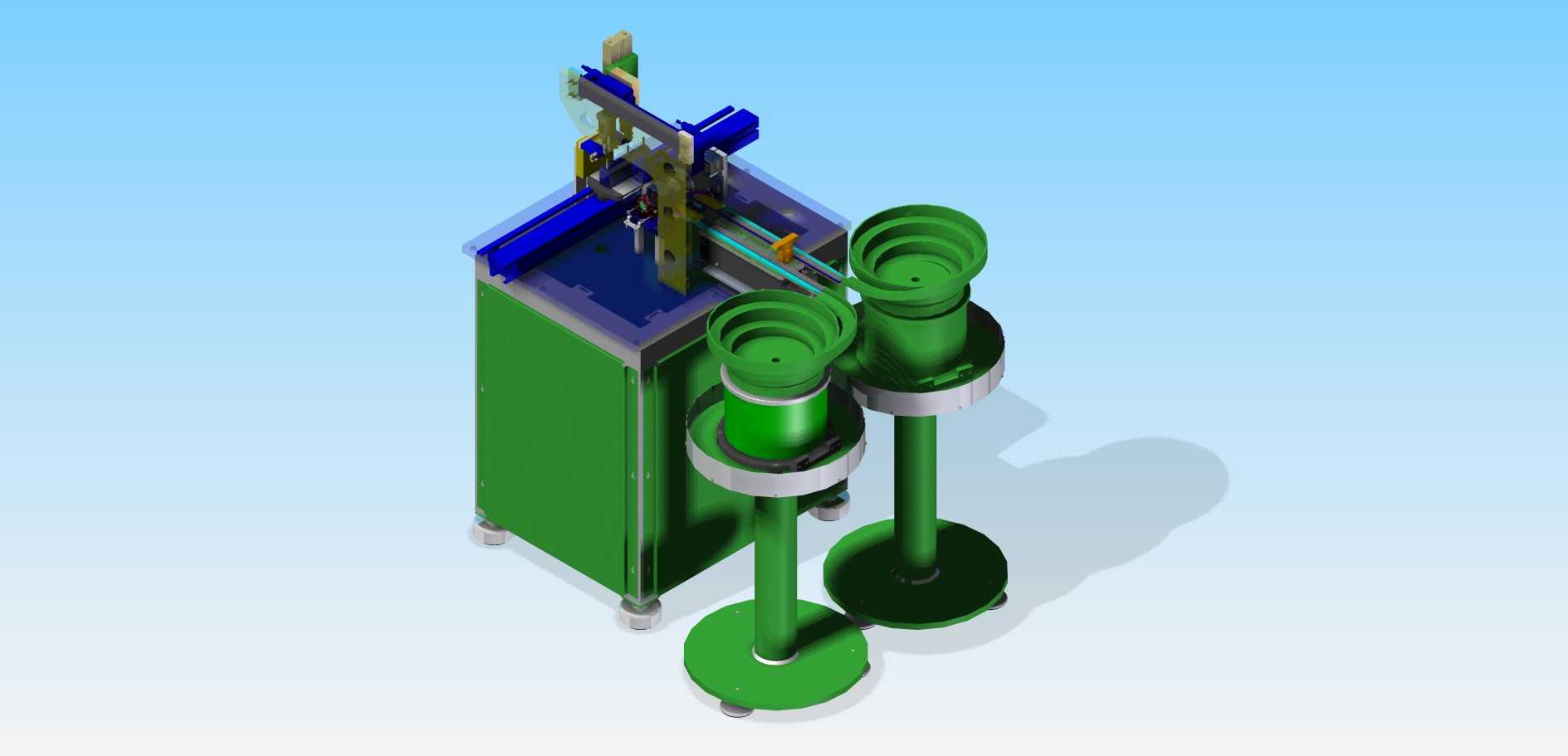

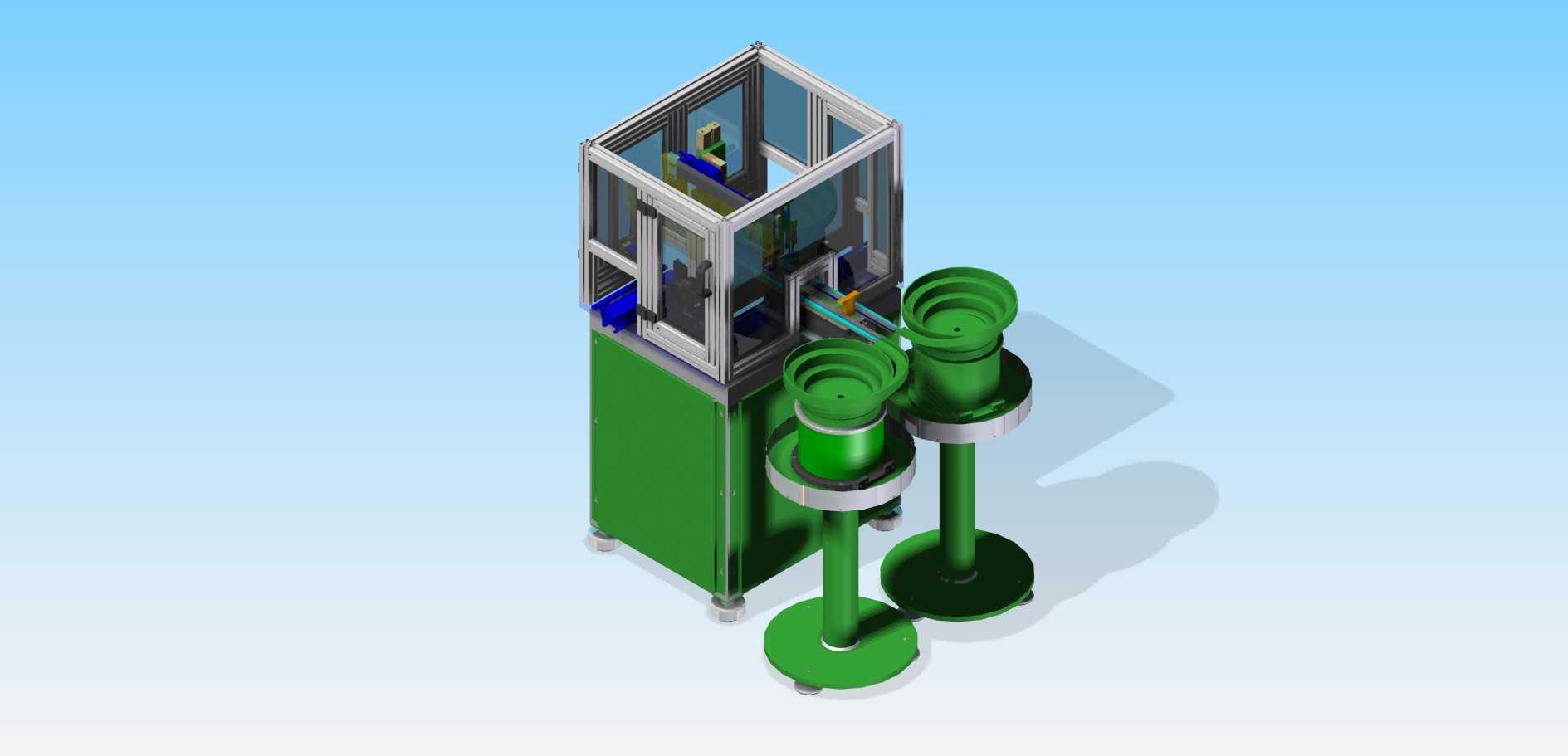

该设备主要应用于3C电子、小五金、汽车零部件等行业的小件自动化装配产线，核心用途是实现两种不同规格小型零件的自动排序、定向送料与精准上料，替代传统人工摆盘、手动送料的作业模式，可直接对接后续组装、检测、包装工位，大幅提升小件装配环节的生产效率，降低人工重复操作的劳动强度，同时避免人工送料过程中出现的零件磕碰、方向错装、供料不连续等问题，适配批量连续化生产的产线需求。设备整体采用立式柜式机架搭配独立振动盘支架的布局，底部柜体内部可集成气动控制元件、电气接线端子、调速模块等组件，柜体底部配置可调脚轮与支撑脚杯，既方便设备在车间内的移位调整，也可在安装固定时调平设备，抵消地面不平整带来的振动干扰，保障振动盘送料的稳定性。设备搭载两个独立的振动盘送料单元，可分别存放两种不同的待加工零件，每个振动盘都配套独立的直振送料轨道，轨道末端设置分料与定位结构，能够将振动盘输出的无序零件按照统一姿态排序后，精准输送到工位接驳处，配合中间的移载机构完成零件的取放与对接。设计过程中充分考虑了不同零件的送料兼容性，振动盘的料斗与轨道可根据零件的外形尺寸做定制化调整，直振轨道的送料速度可独立调节，能够匹配不同生产节拍的作业需求；两个振动盘采用独立落地支架安装，与主柜体之间做振动隔离处理，避免振动盘工作时的振动传递到主作业工位，影响移载机构的定位精度。主作业区域的移载模组采用线性导轨搭配气动滑台的结构，运行平稳定位精准，可根据装配需求完成零件的夹取、移位、压合等动作，设备的操作与调试面板可集成在柜体侧方，方便操作人员实时调整送料速度、振动幅度等参数。设备整体占地面积紧凑，安装时仅需预留设备周边的操作维护空间即可，不需要额外做复杂的地基固定，接通电源与压缩空气即可投入使用，可快速集成到现有自动化产线中，也可作为独立的自动供料单元单独使用，适配多品种小批量的柔性生产需求，针对易刮伤的精密零件，还可在振动盘内壁与轨道处铺设耐磨防刮涂层，避免送料过程中损伤零件表面质量。
