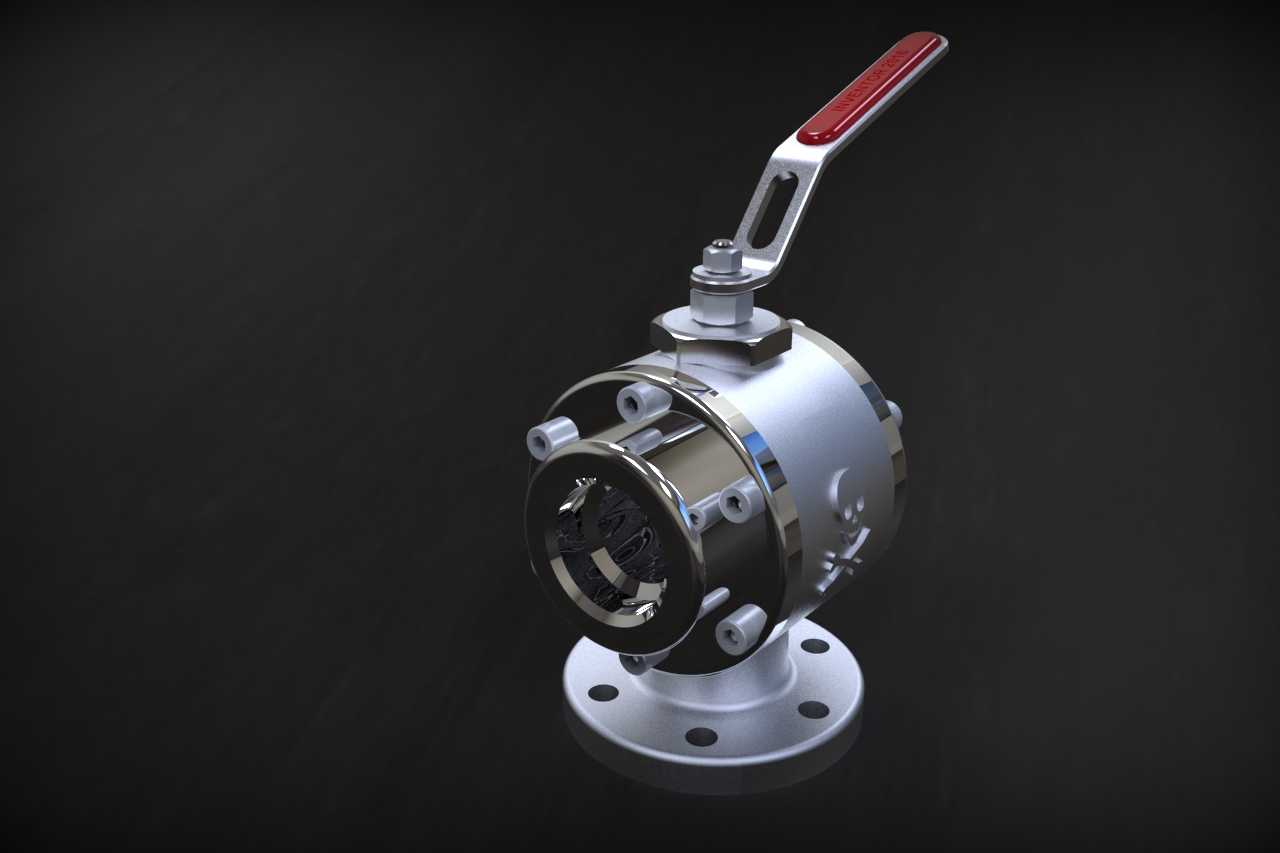

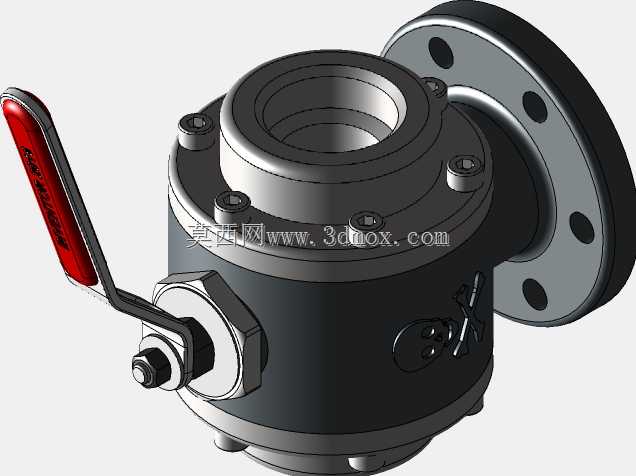

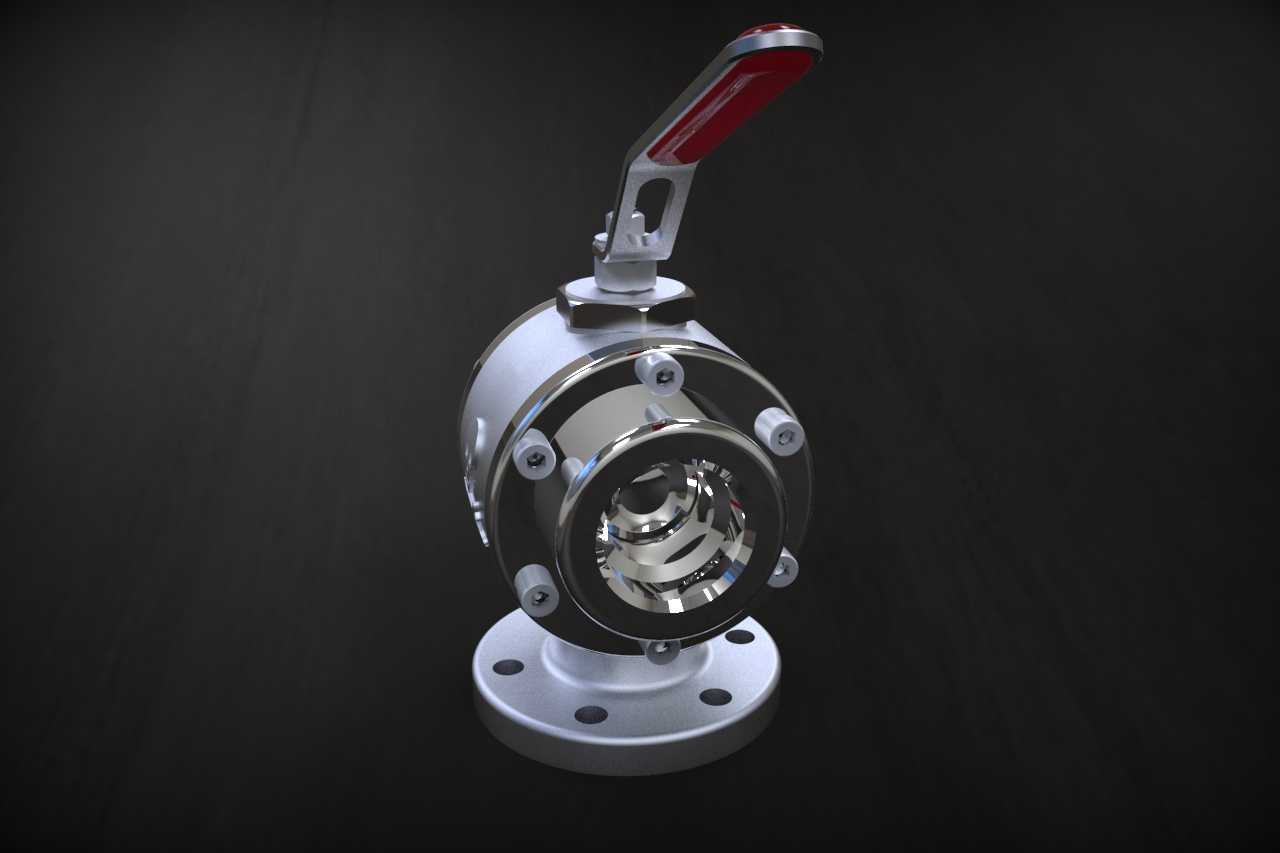

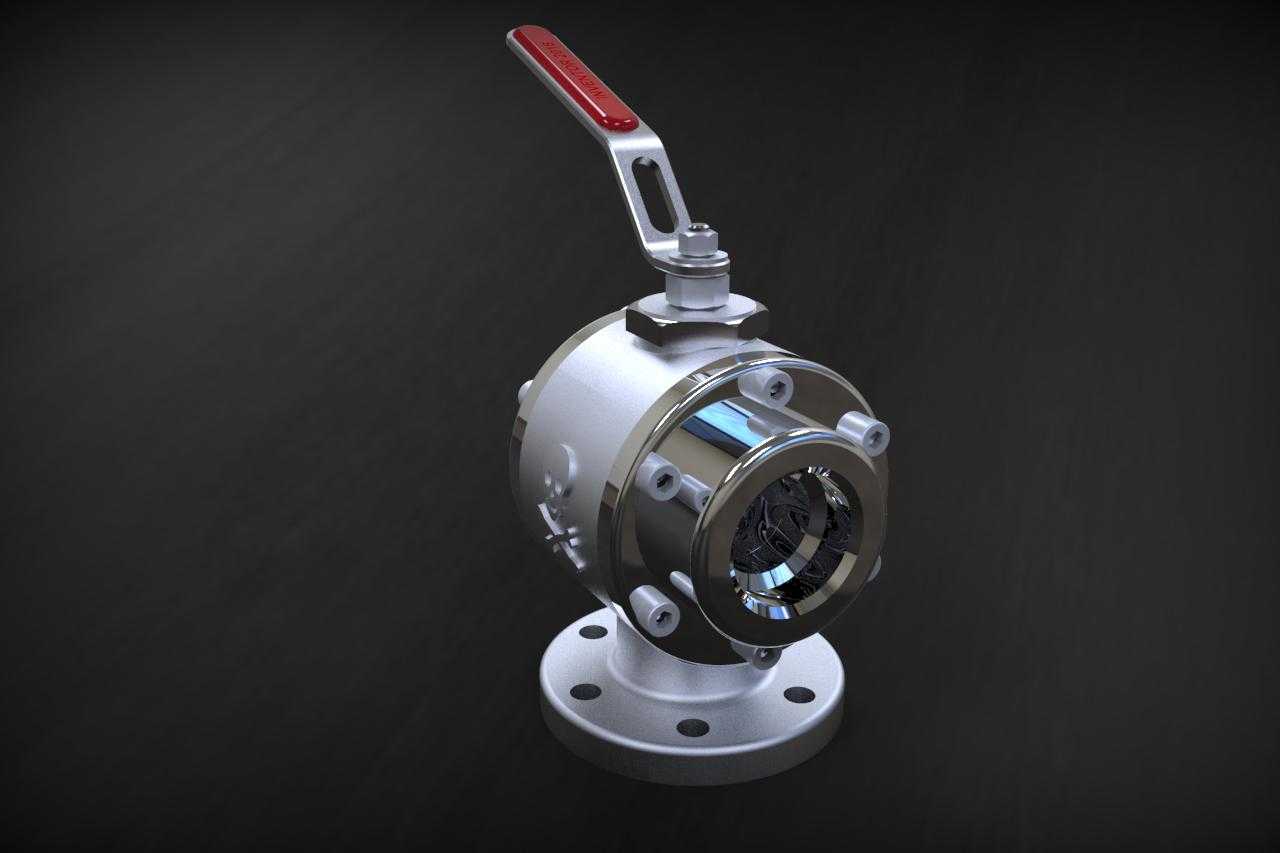

带底座法兰式三通换向球阀结构设计

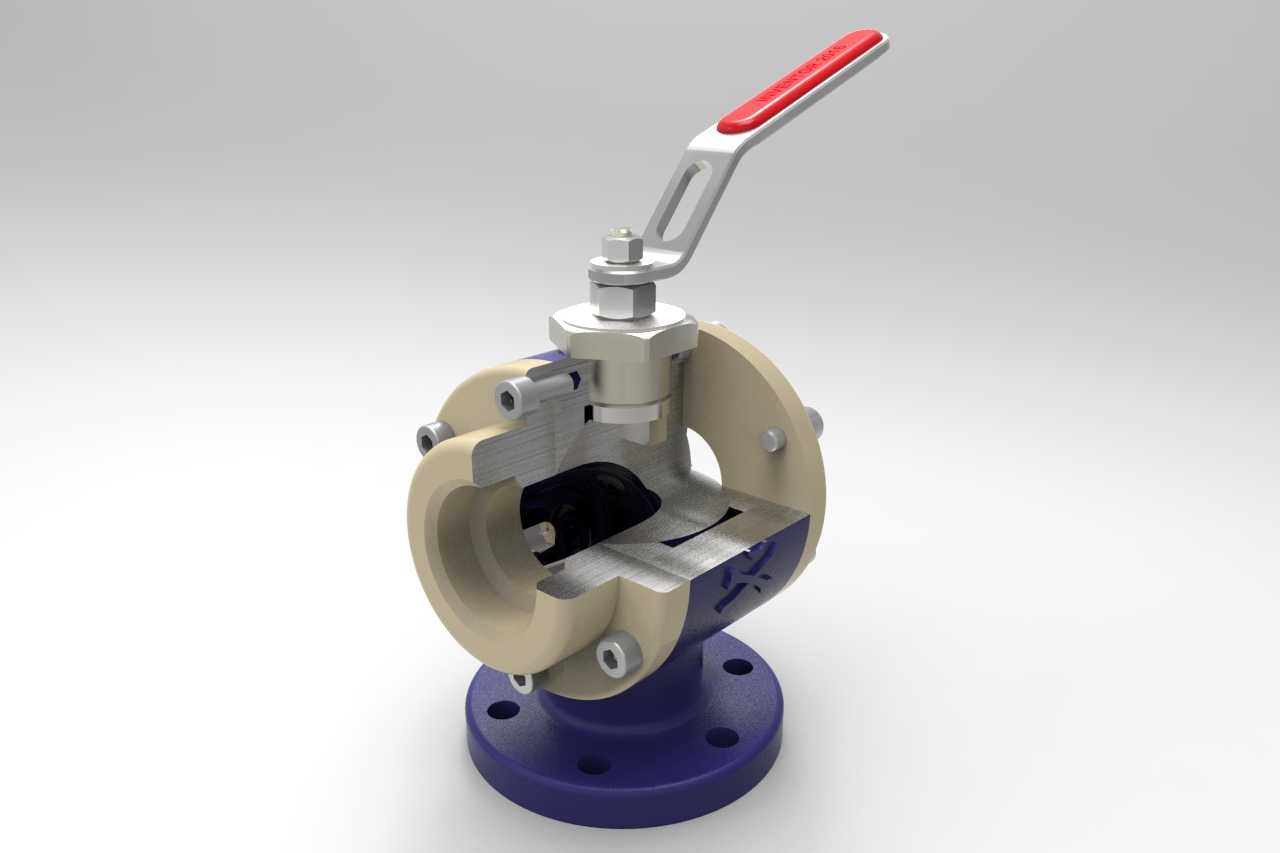

这款三通球阀主要应用于多通路流体输送管路系统中，可在化工物料输送、给排水管网、暖通循环系统、小型工业流体分配场景下完成介质流向的切换、合流与分流作业，替代传统多个两通阀组合的管路布局，有效缩减管路安装空间、降低管路泄漏点数量，提升流体管路系统的集成度与操作便捷性。手动操作的杠杆式手柄设计符合一线操作人员的使用习惯，手柄长度经过力矩匹配设计，操作人员无需借助额外辅助工具即可完成阀位的切换操作，手柄表面的防滑包覆结构可避免带油污或湿手操作时出现打滑问题，手柄与阀杆的连接采用防松定位结构，长期频繁操作也不会出现手柄松脱、阀位偏移的问题。产品整体采用下装式法兰底座结构，底座法兰预留均匀分布的螺栓安装孔，可直接与设备基座、管路支架进行刚性固定，安装时无需额外设计定制支撑构件，能有效降低现场安装的施工难度，法兰密封面的平面度经过严格管控，安装后可保证连接位置无介质渗漏风险。阀体采用对称式三通道结构设计，内部球体为精密加工的通孔构件，球体与阀座的密封面采用配对研磨工艺，保证阀位切换到位后密封面完全贴合，可实现零泄漏截断效果，介质在阀腔内流动时无明显滞留死角，可适配洁净流体、含少量颗粒的流体输送需求，不会出现介质残留变质的问题。设计过程中充分考虑了日常维护的便捷性，阀体侧盖采用可拆卸螺栓连接结构，当阀座出现磨损需要更换时，无需将整个阀门从管路上完全拆下，仅需松开侧盖连接螺栓即可取出内部球体与密封组件完成维护作业，大幅降低后期运维的时间成本与人力成本。阀门整体的外部轮廓做了圆弧过渡处理，无尖锐凸起结构，可避免现场安装、操作过程中出现磕碰划伤的安全隐患，外露的金属构件表面做了防腐涂装处理，可适应潮湿、轻度腐蚀的工业车间安装环境，长期使用也不会出现表层锈蚀脱落的问题。
