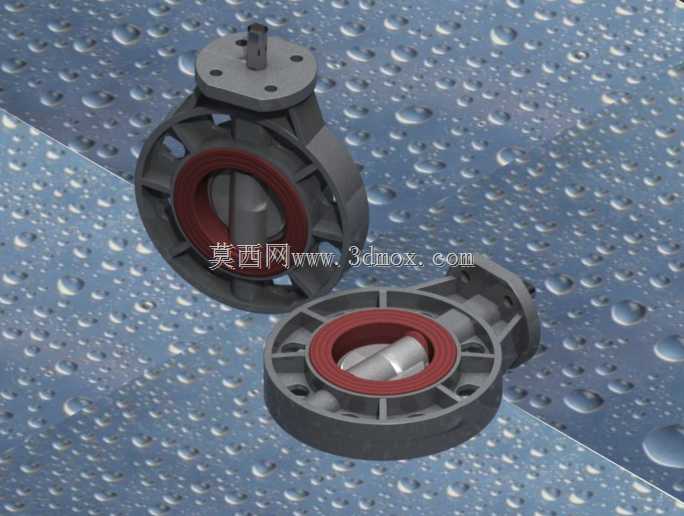

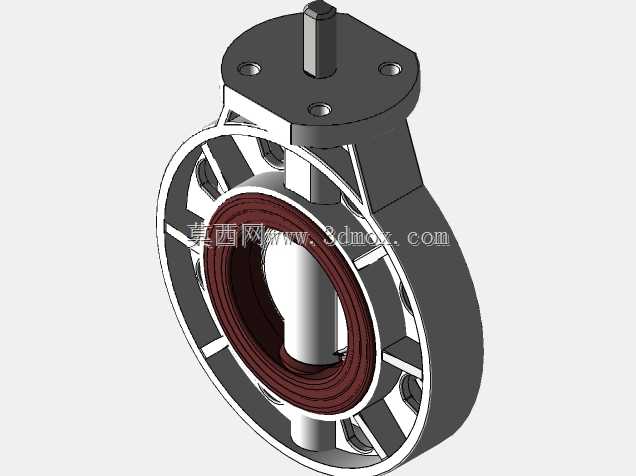

DN80PN10对夹式PVC蝶阀结构设计

这款DN80规格的PVC蝶阀，主要面向低压给排水、化工流体输送、水处理管路系统等应用场景，适配公称压力PN10的管路工况，在民用建筑给排水、市政中水输送、弱腐蚀性化工介质管路、泳池水循环系统中都能发挥核心的流体通断与调节作用，相比金属蝶阀，PVC材质的阀体具备优异的耐弱酸弱碱腐蚀性能，自重更轻，安装维护时的人力成本更低，非常适合对防腐有要求、管路载荷有限的安装场景。从实际用途来看，该蝶阀既可以做管路的截断阀使用，全开状态下阀板与管路轴线平行，流道通畅压损极小，也可以在0-90度的启闭区间内做节流调节，通过改变阀板的偏转角度调整管路内的流体流量，适配不同工况下的流量控制需求。产品功能设计上，采用对夹式安装结构，阀体上下两端设置带安装孔的连接耳，安装时无需额外的法兰配对，直接将阀体夹在两片管路法兰之间，穿入螺栓紧固即可完成安装，相比法兰式蝶阀轴向尺寸更短，能有效节省管路的安装空间；阀座采用内嵌式红色橡胶密封结构，密封面与阀板紧密贴合，启闭过程中密封面摩擦阻力小，密封性能可靠，无介质渗漏风险；顶部的阀杆连接端采用标准方轴结构，既可以适配手柄手动启闭，也可以加装气动、电动执行机构实现远程自动控制，适配不同自动化程度的管路系统。设计思路上，整体围绕PVC材质的特性做结构优化，阀体采用整体注塑成型的加强筋结构，在阀体外圈设置辐射状加强筋，在保证阀体整体强度满足PN10压力要求的前提下，尽可能减薄阀体壁厚，降低材料用量与产品自重；阀板采用流线型圆弧设计，减少流体经过时的紊流与压损，同时保证阀板转动时不会与阀座、管壁产生干涉；阀杆与阀体的连接部位设置耐磨轴套，减少启闭过程中的磨损，延长阀门的整体使用寿命。外形尺寸与安装边界方面，该蝶阀公称通径为80mm，适配外径90mm的PVC管路，对夹安装的轴向厚度紧凑，安装时只需保证两片管路法兰之间的预留间隙与阀体厚度匹配，法兰螺栓孔的中心圆尺寸符合通用管路法兰标准，无需额外定制法兰配件；顶部阀杆连接端的尺寸符合通用阀门执行器的安装标准，后期加装执行机构时无需做额外的转接加工，安装适配性强。整体结构设计充分考虑了塑料阀门的应用特性，在强度、密封性能、安装便捷性之间做到了良好的平衡，能够稳定适配各类低压防腐管路的控制需求。
