带配套连接软管的车用散热器三维结构

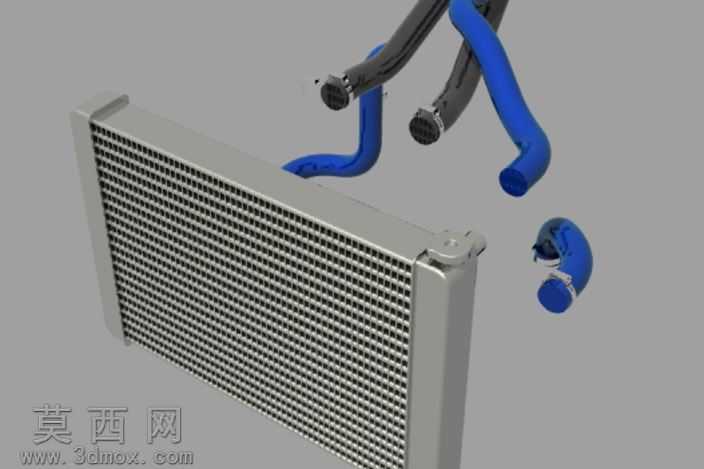

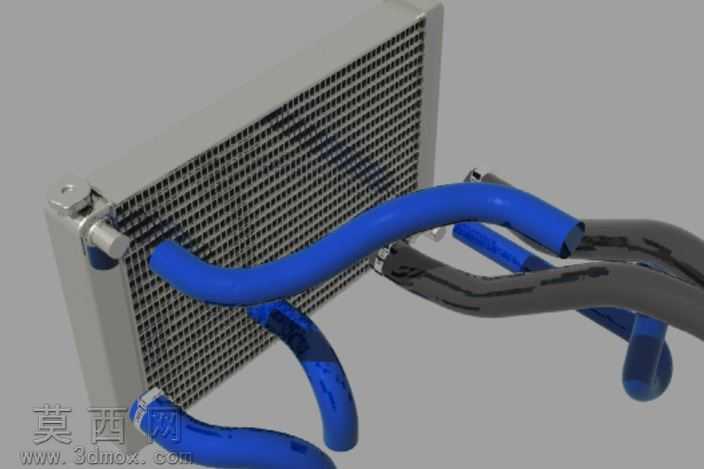

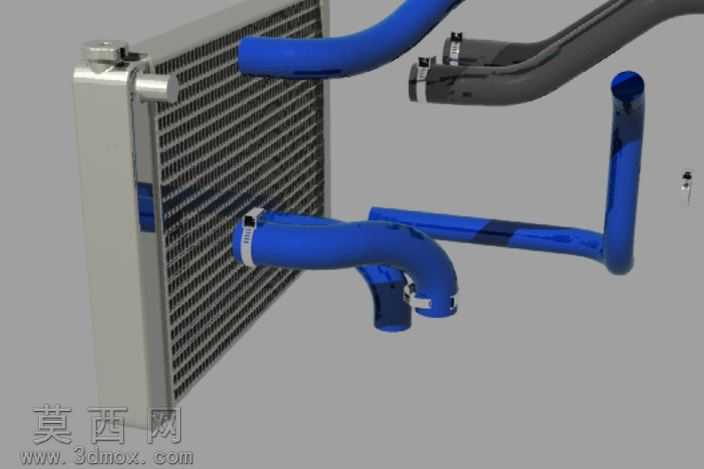

本模型采用三维参数化建模方式完成，完整还原了车用散热器及配套连接软管的全部结构细节。建模过程中首先搭建散热器主体框架，精准绘制散热芯体的密集栅格结构，每一片散热鳍片的排布间距、厚度参数都参照实物比例设定，保证芯体通透的散热结构特征准确呈现；散热器两侧的水室结构做了精细化处理，边缘的密封卡扣、管路接口的定位凸台都逐一建模还原，还原了水室与芯体的装配衔接关系。配套的连接软管采用曲面建模方式完成，根据管路实际走形路径绘制扫掠路径，精准还原软管的弯曲弧度、端口的快接接头结构，接头处的防滑卡箍、密封端面细节都做了对应刻画，不同走向的软管分别建模，还原实车装配时的管路布局状态。材质渲染阶段，散热器主体赋予哑光铝合金材质，调整金属粗糙度参数模拟散热鳍片的哑光金属质感，水室部分采用稍深的金属材质区分结构边界；连接软管分别赋予耐油橡胶材质，其中蓝色软管调整材质饱和度呈现鲜亮的橡胶色泽，黑色软管还原普通橡胶管路的哑光质感，接头部分赋予镀锌金属材质，模拟金属接头的轻微反光效果。设计过程中充分考虑散热器的实际装配逻辑，散热芯体的鳍片采用阵列方式生成，便于后续调整鳍片密度参数适配不同散热需求；软管模型保留路径参数，可根据不同安装空间调整弯曲角度，适配不同车型的安装布局。整体模型结构完整，各部件之间的装配关系清晰，既还原了散热器本身的换热核心结构，也完整呈现了配套连接管路的形态，可用于冷却系统结构展示、装配模拟、教学演示等场景，模型各部件独立成组，便于后续进行结构拆解、参数修改以及工程图导出等操作，能够满足不同场景下的使用需求。
