120mm规格PC数控冷却用水冷散热器

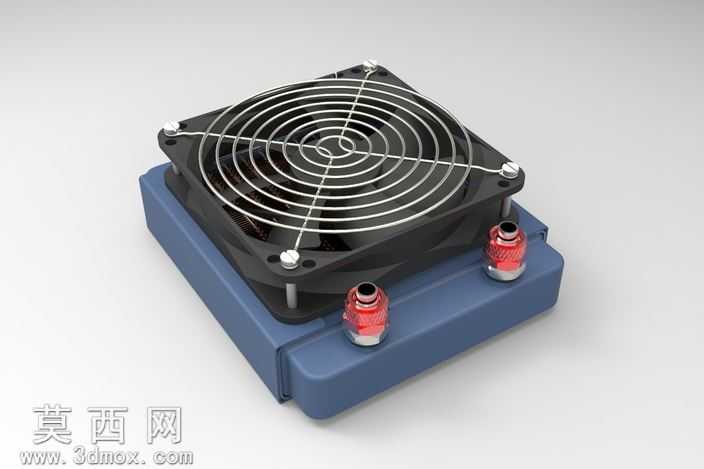

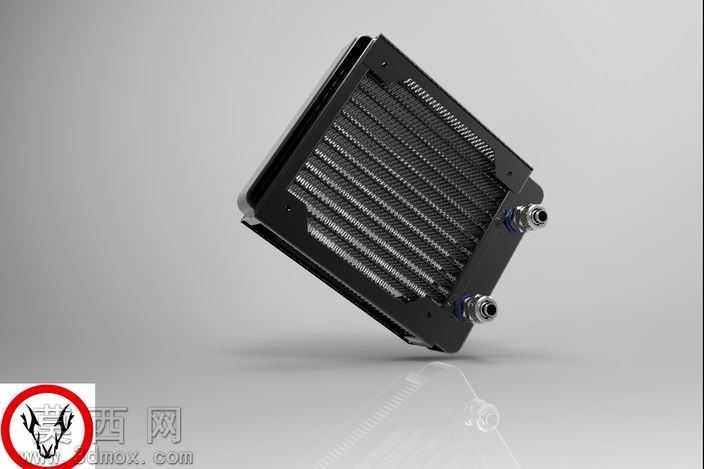

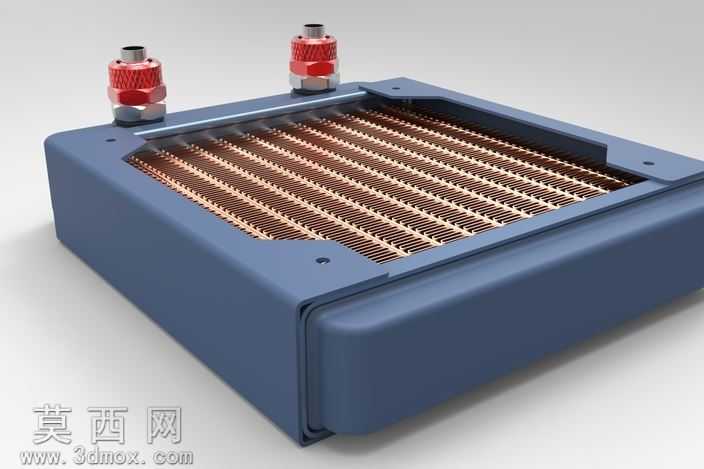

本作品为适配120mm安装规格的液冷散热装置三维建模成果，建模阶段以实际散热工况的安装尺寸、换热效率需求为核心设计依据，首先完成整体外框的结构搭建：外框采用圆角矩形的壳体结构，预留标准安装孔位，适配PC机箱、数控设备冷却工位的通用安装规范，建模时严格把控壳体壁厚、安装孔的位置公差，确保结构强度与安装兼容性。核心换热芯体部分采用密集平行排布的铜质散热鳍片结构，建模时精准还原鳍片的间距、厚度与排布角度，既保证冷却液流通时的换热接触面积最大化，又兼顾流体通过时的阻力控制，鳍片与外框的衔接处做了贴合密封的结构处理，避免液冷循环过程中出现渗漏风险。顶部的两个快接水嘴采用红银配色的分层结构设计，分别对应冷却液的进、出通路，建模时还原了水嘴表面的防滑纹理、密封台阶结构，可匹配标准规格的液冷管路，保证连接的密封性与拆装便捷性。材质渲染阶段，外框赋予哑光深蓝色的工程塑料材质，调整材质的粗糙度、反光参数还原工业塑料的哑光质感；散热鳍片赋予紫铜材质，调整金属反射率、细微纹理参数还原铜材的金属光泽与导热材质的视觉特性；水嘴部分分别赋予红色阳极氧化铝合金、亮面镀铬金属材质，通过不同材质的质感区分强化部件的功能辨识度。整体建模采用参数化设计逻辑，各部件的尺寸参数可根据不同散热功率需求灵活调整，渲染阶段采用柔和的工业产品布光方案，清晰呈现各部件的结构细节、材质质感与装配关系，完整还原该水冷散热器的产品形态与结构特征，可用于产品结构验证、散热方案模拟、产品展示等场景。
