卧式管壳式热量交换设备三维结构

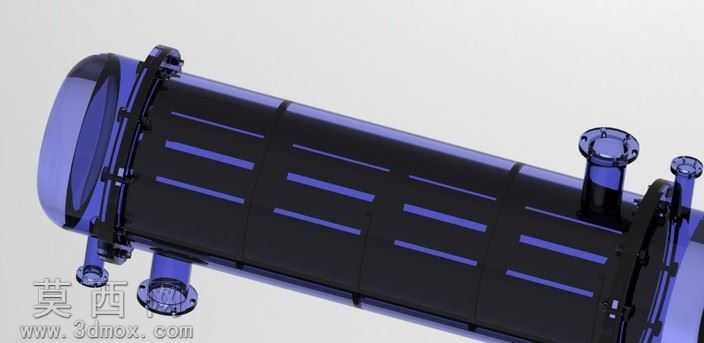

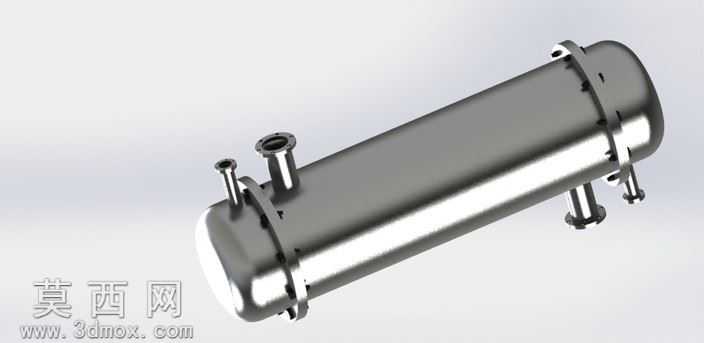

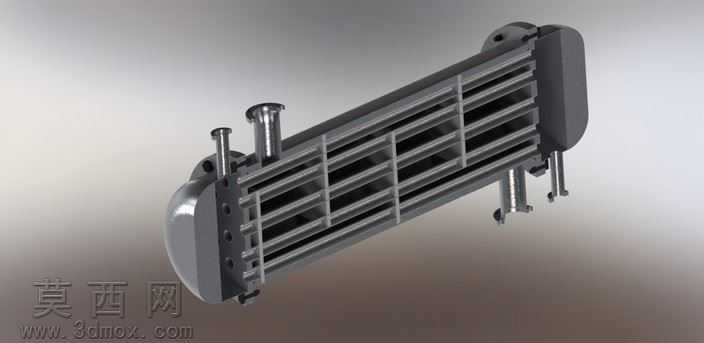

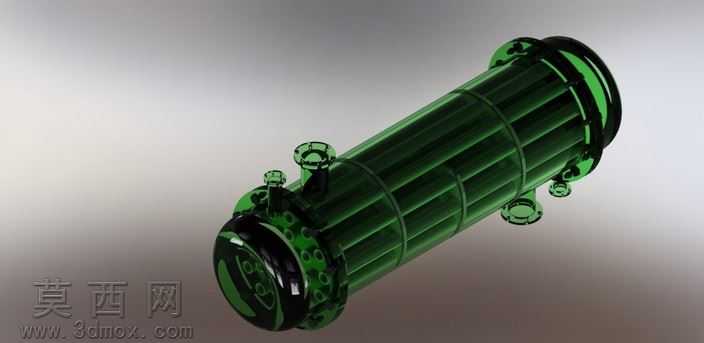

本作品为卧式管壳式换热设备的三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台命令生成主体承压筒体，精准控制筒体壁厚、两端封头的曲面弧度，确保承压结构的几何合理性。针对筒体上分布的多组流体接口，采用拉伸凸台配合圆角命令逐一建模，区分不同管径的介质进出管口，对接口与筒体的衔接处做平滑过渡处理，还原实际焊接工艺的结构特征，同时为每个接口添加法兰连接结构，还原工业设备的标准连接形式。筒体侧面的管束固定端盖采用阵列螺栓孔设计，通过线性阵列与圆周阵列结合的方式，均匀分布紧固螺栓位，还原端盖与筒体的密封连接结构，端盖与筒体的密封槽位置做精准的尺寸匹配，保证结构装配逻辑符合实际生产要求。材质渲染阶段，主体筒体赋予抛光不锈钢材质，调整金属反射率、粗糙度参数，还原不锈钢金属的哑光金属光泽，对接口法兰、螺栓部件赋予同系列金属材质，通过细微的粗糙度差异区分不同加工面的质感，背景采用浅灰渐变环境，突出设备本身的金属质感与结构轮廓。设计思路围绕管壳式换热器的核心工作逻辑展开，还原壳程与管程的流体通道结构，不同位置的管口分别对应热介质、冷介质的进出通路，卧式的筒体布局适配工业场景中落地安装的使用需求，多接口的设计可满足多股流体换热、测温测压配件安装的拓展需求。建模过程中严格遵循压力容器的结构比例，筒体长度与直径的比例、管口的排布位置均参考常规工业换热器的设计规范，所有结构特征均可编辑，支持后续的工程图导出、结构仿真分析使用，模型的装配层级清晰，筒体、端盖、接口、紧固件分别独立成组，方便后续对单个部件进行参数调整与结构优化，整体模型无破面、无冗余特征，几何拓扑结构规整，可直接用于换热系统的方案展示、结构教学以及虚拟装配场景使用。
