快速冲压切割弯曲复合冲头模具结构

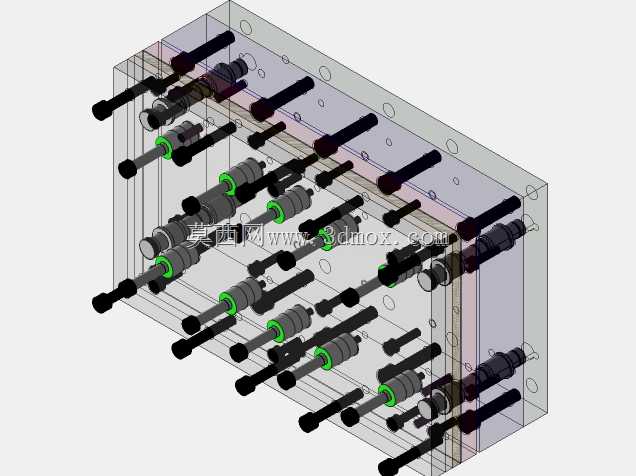

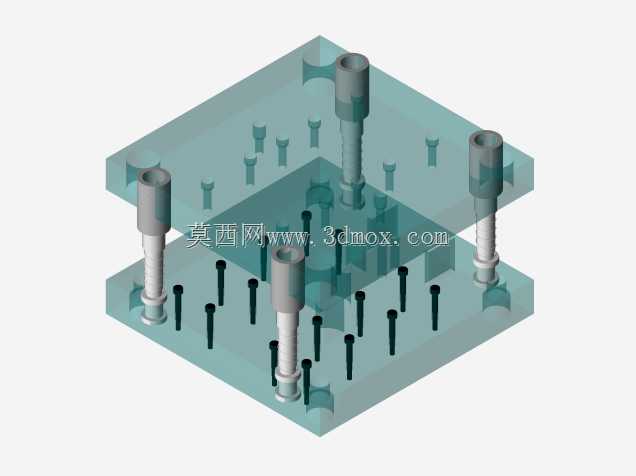

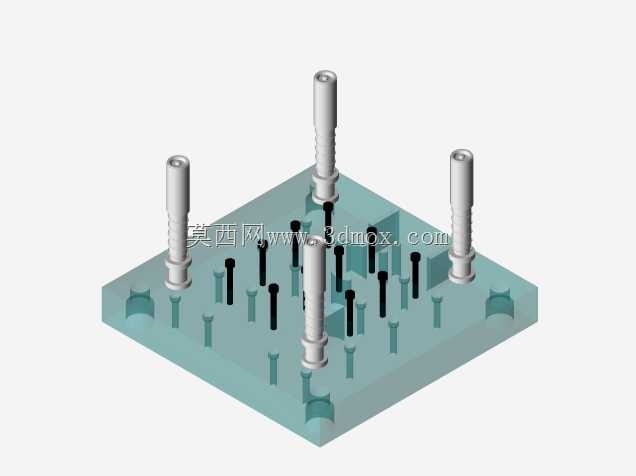

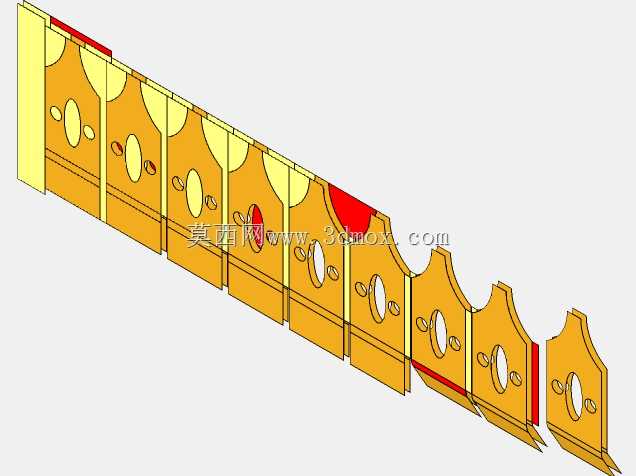

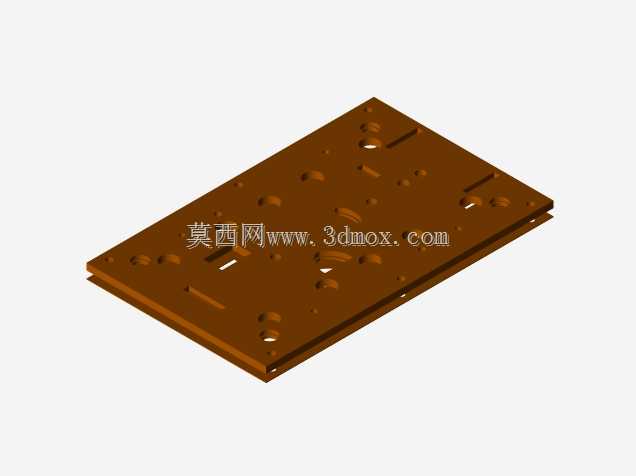

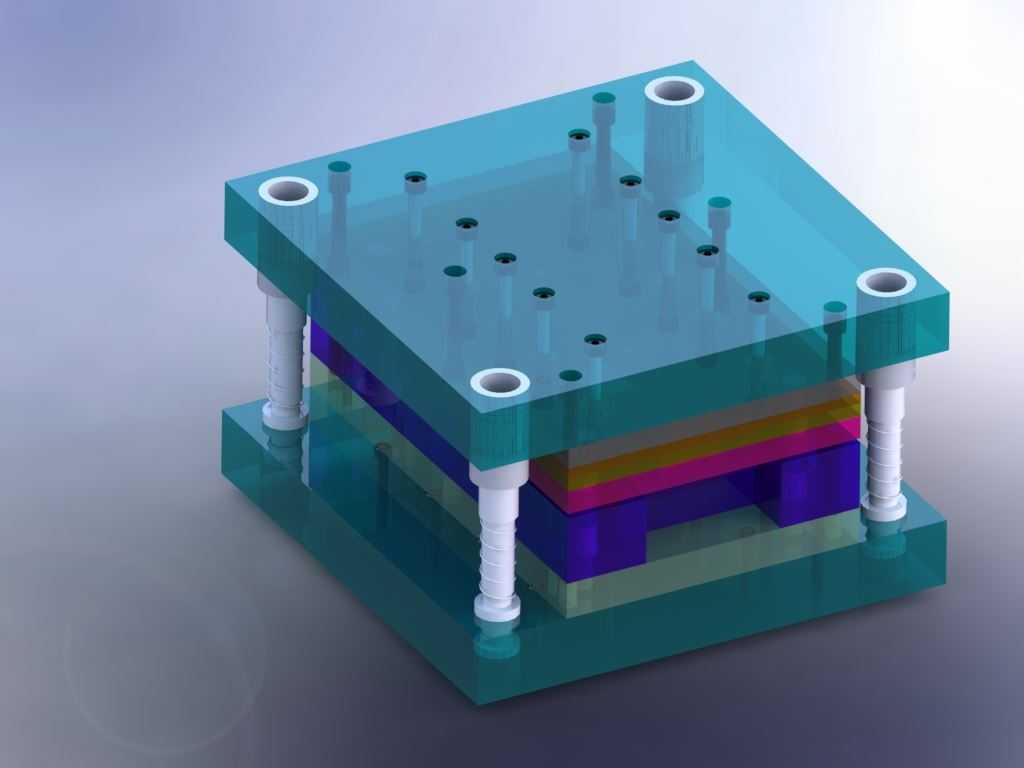

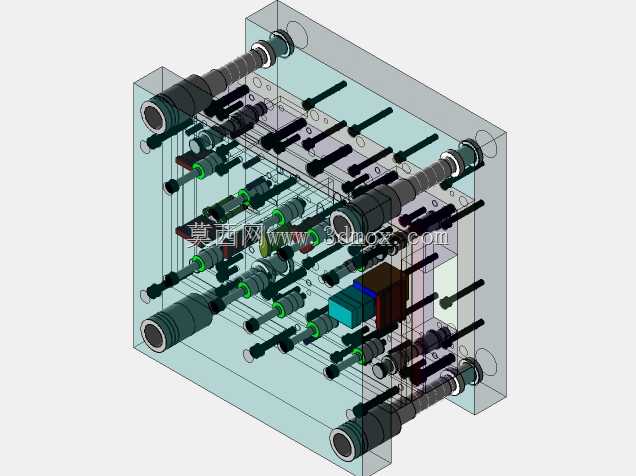

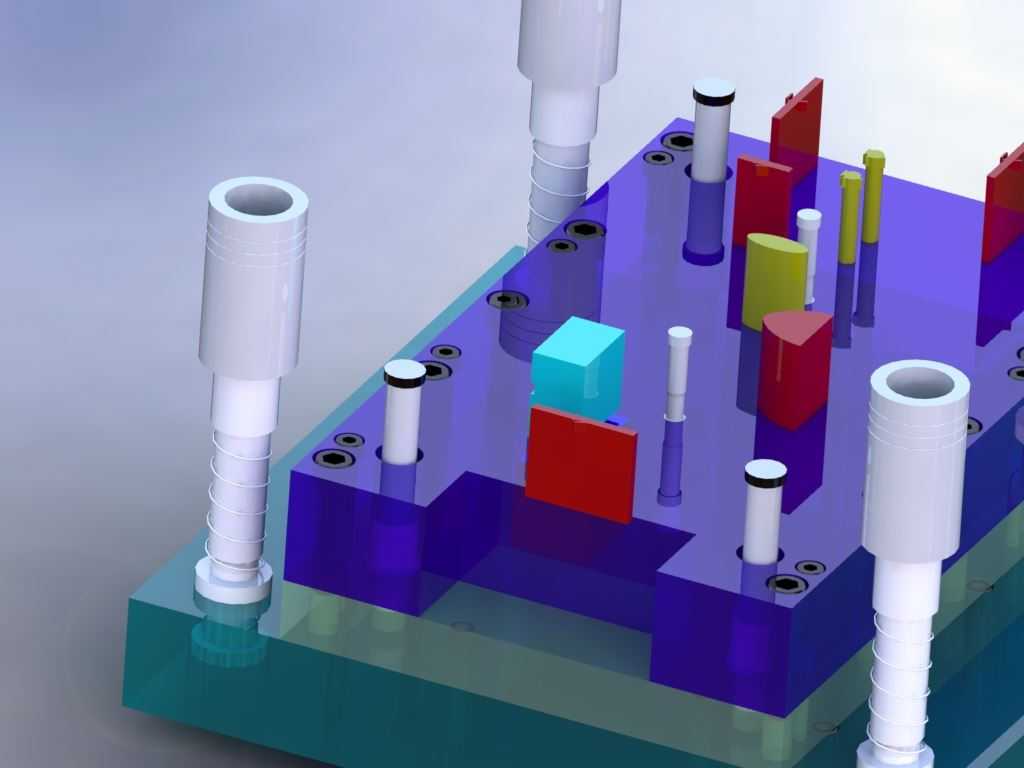

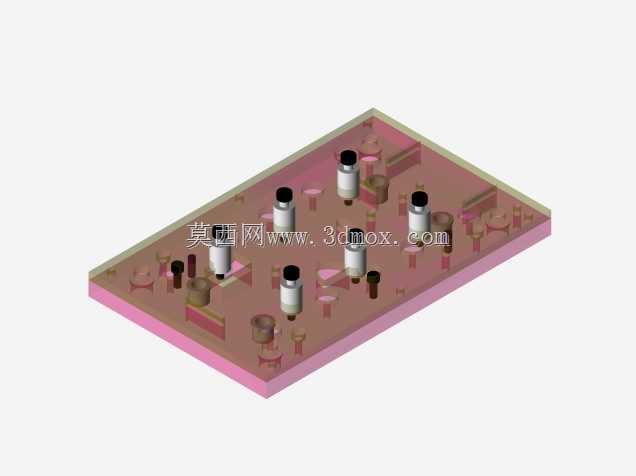

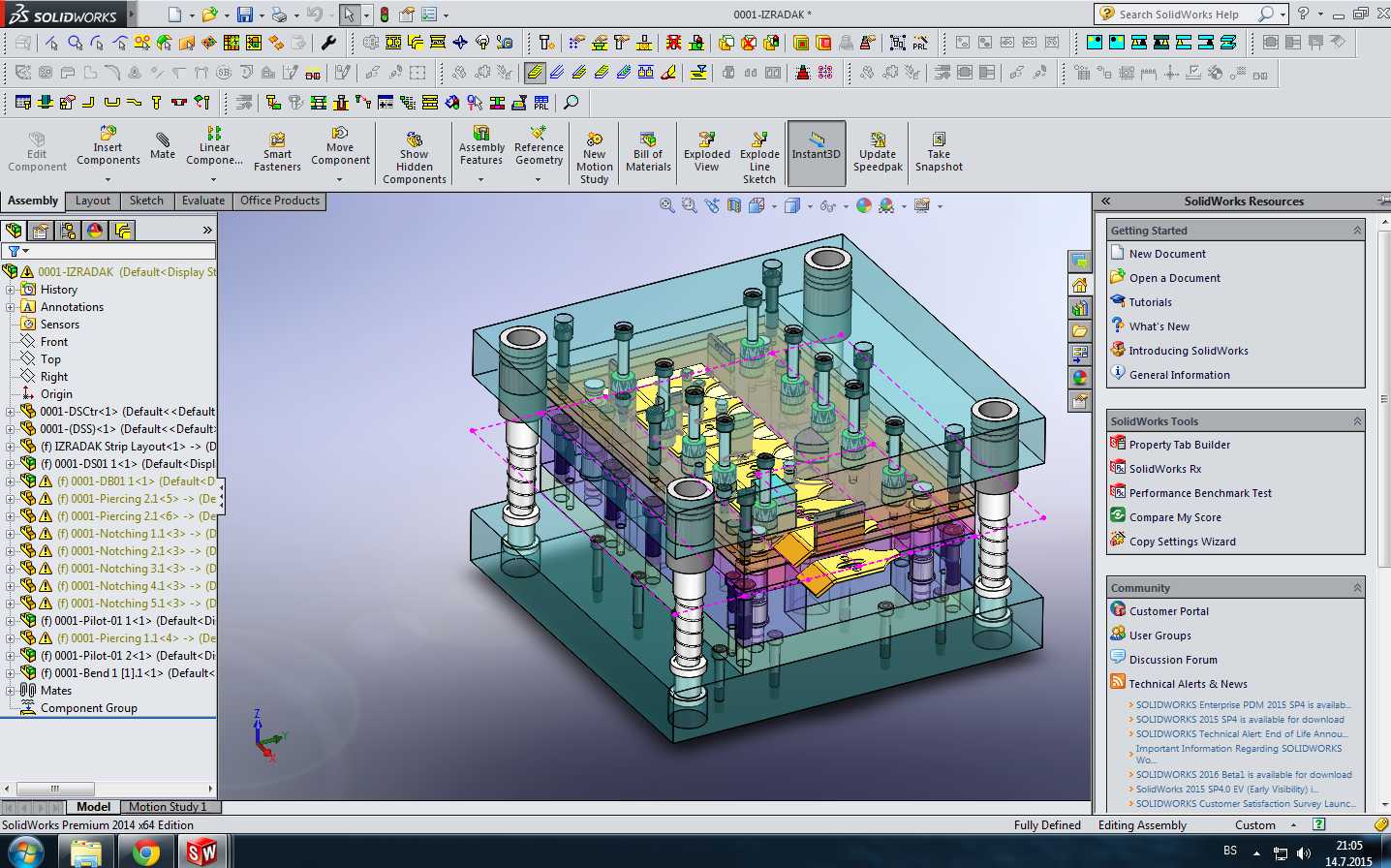

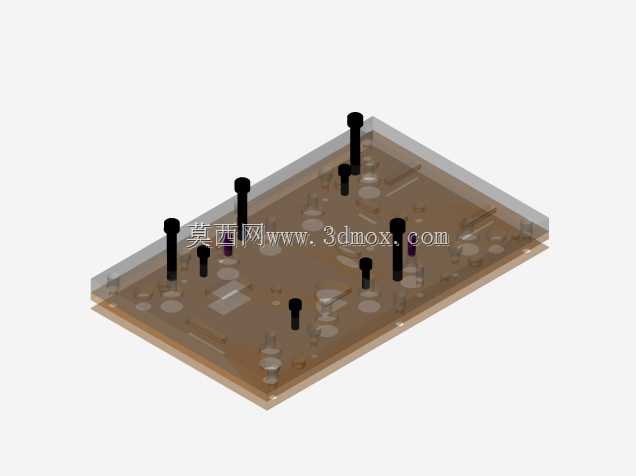

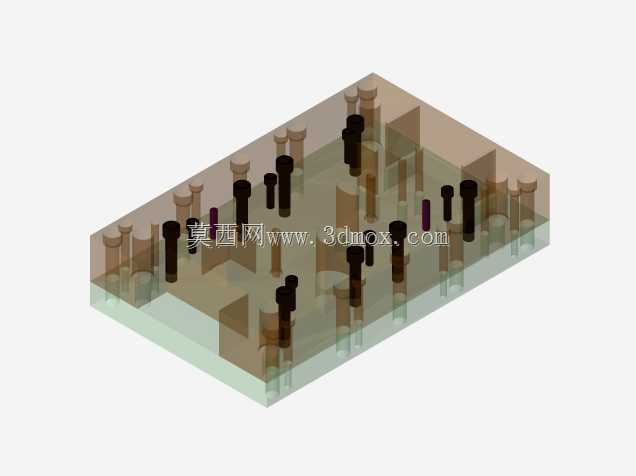

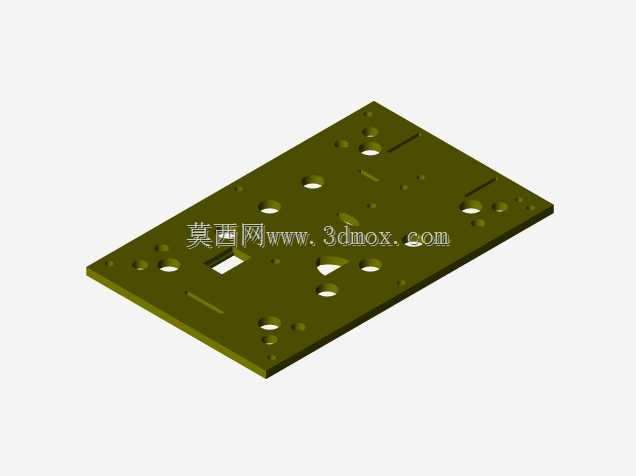

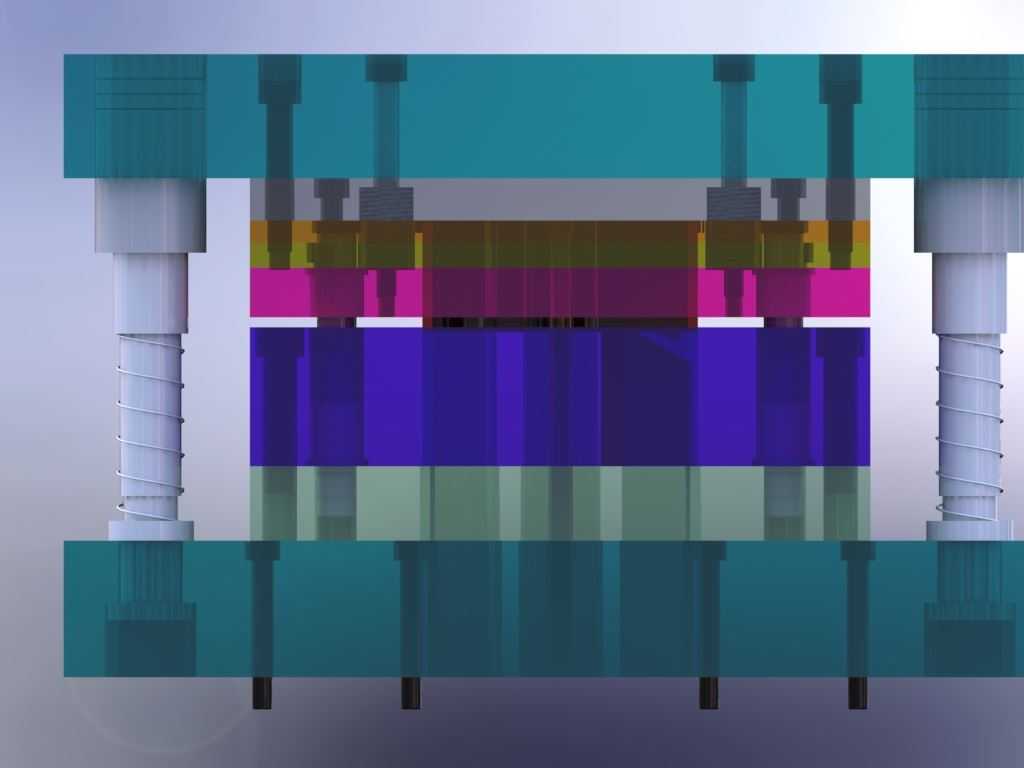

该复合冲模结构主要应用于金属板材连续冲压加工场景，覆盖家电五金、汽车零部件、通用五金配件等领域的中小尺寸钣金件生产环节，可在单台冲压设备的单次或连续行程内，同步完成板材的冲孔、落料切割、折弯成型多道工序，有效规避传统单工序模多次定位带来的形位公差偏差，大幅提升钣金件加工精度与生产节拍，适配批量连续化的冲压生产需求。整套模具采用标准冷冲模模架结构，上下模座通过对称布置的导柱导套组件实现精准导向，导柱配套独立的复位弹簧结构，可在冲压回程阶段带动上模平稳复位，避免合模过程中出现偏载啃模的问题，有效延长模具核心工作零件的使用寿命。上模部分集成了冲孔凸模、切割刃口与折弯成型冲头，各工作零件按照冲压工艺顺序排布，确保冲压过程中先完成定位与预压紧，再依次进行冲孔、轮廓切割，最终完成折弯成型，工序衔接顺畅无干涉。下模部分对应设置了凹模镶块、折弯成型型腔与卸料结构，卸料板采用弹性卸料设计，可在冲压过程中压紧板材防止窜动，开模时顺利将成型工件从凸模上脱出，避免工件卡滞影响连续生产。设计过程中充分考虑了安装边界适配性，模座的安装孔位、闭合高度、开模行程均适配常规开式可倾压力机与固定台压力机的安装参数，上下模座的外形尺寸预留了充足的设备装夹空间，导柱的布置避开了送料路径，可适配手动送料与自动送料架两种送料模式。模具的工作零件采用镶块式设计，切割刃口与折弯冲头均为可更换结构，当刃口出现磨损或崩缺时，无需拆卸整套模架即可快速更换对应镶块，大幅降低模具维护成本与停机时间。模架的上下模板采用高强度钢材加工，保证长期冲压过程中的结构刚性，避免模板变形导致的工件精度超差，各模板之间设置了定位销与紧固螺钉，确保装配精度稳定，重复拆装后仍能保持原有的合模精度。在实际生产应用中，该结构可有效减少车间设备占用与工序间的工件转运成本，单套模具即可替代传统冲孔模、落料模、折弯模三套单工序模具的功能，对于中小批量多品种的钣金生产场景，能够大幅缩短模具开发周期，降低生产投入成本，同时成型工件的尺寸一致性更好，折弯角度与冲孔位置的精度更易控制，可满足多数通用钣金件的加工精度要求。
