多工位级进连续冲压成型工装结构

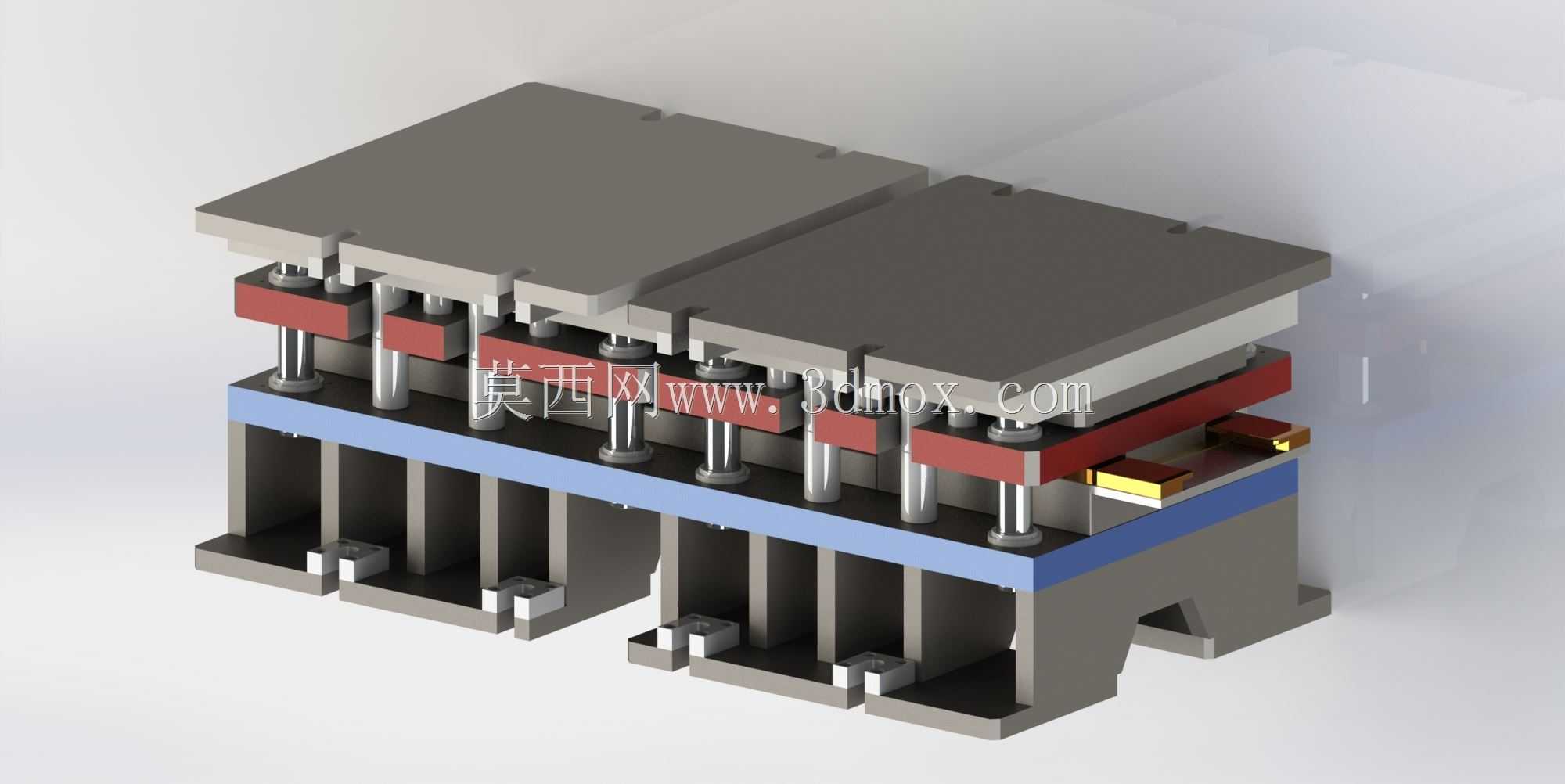

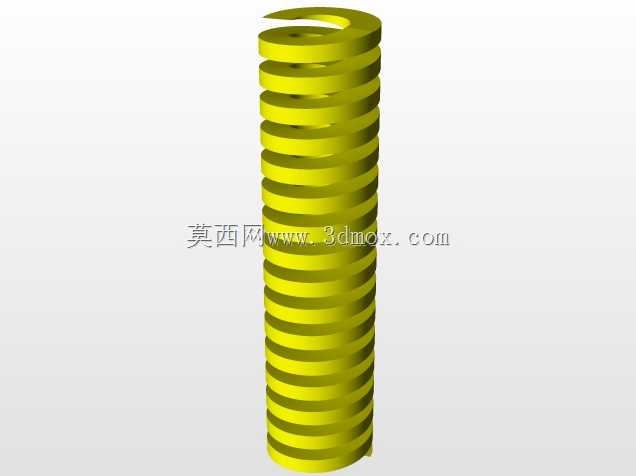

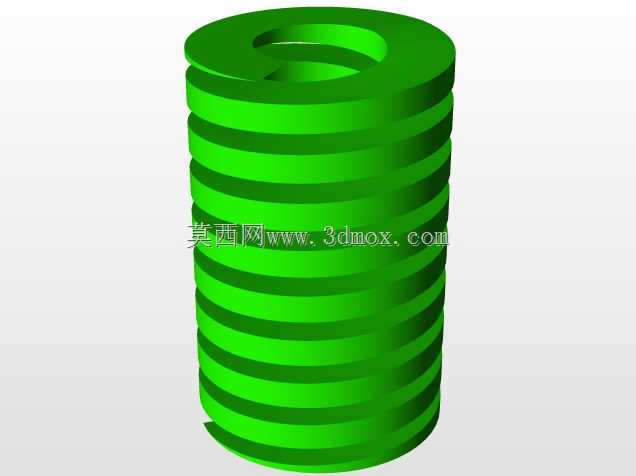

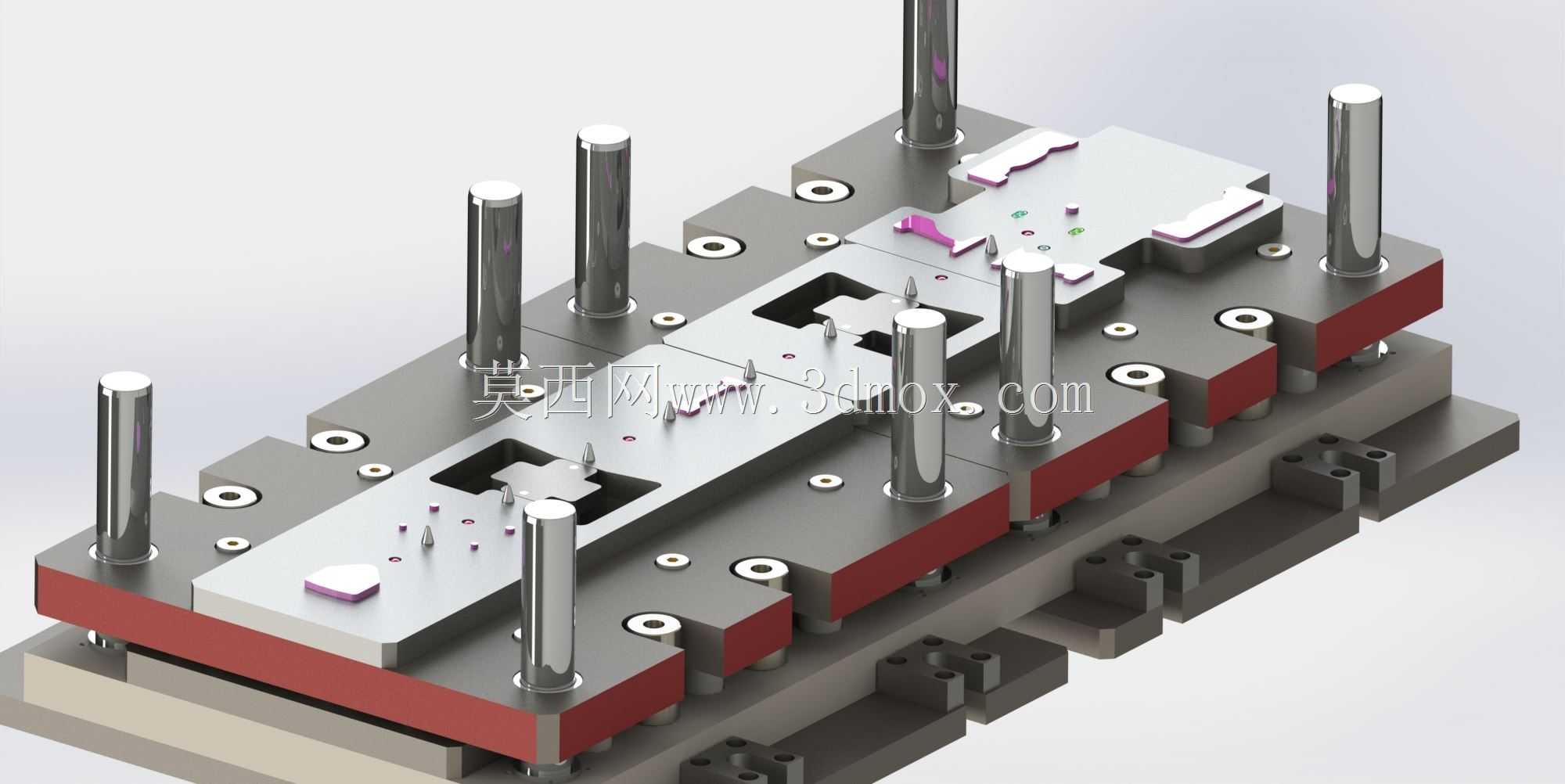

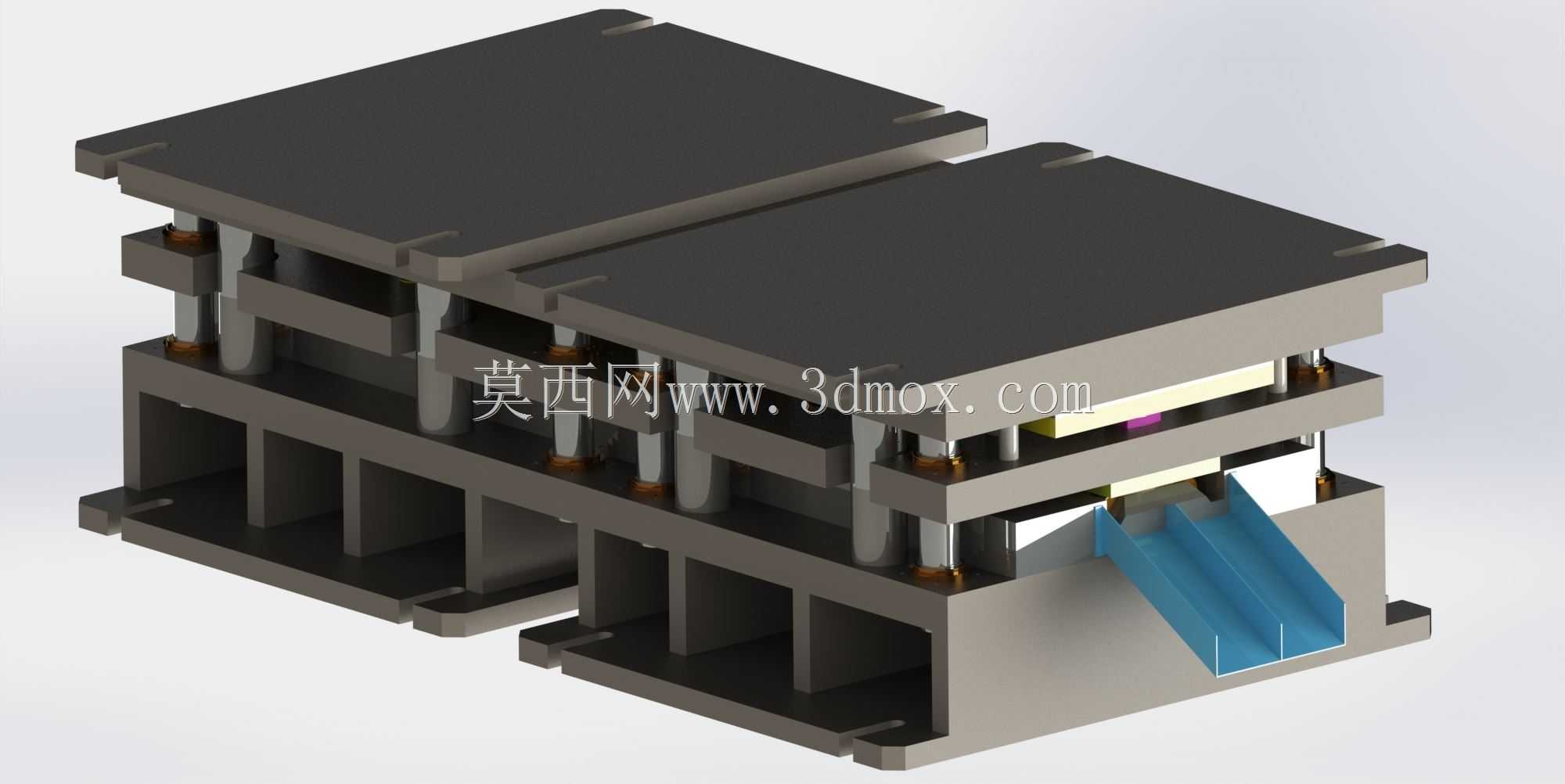

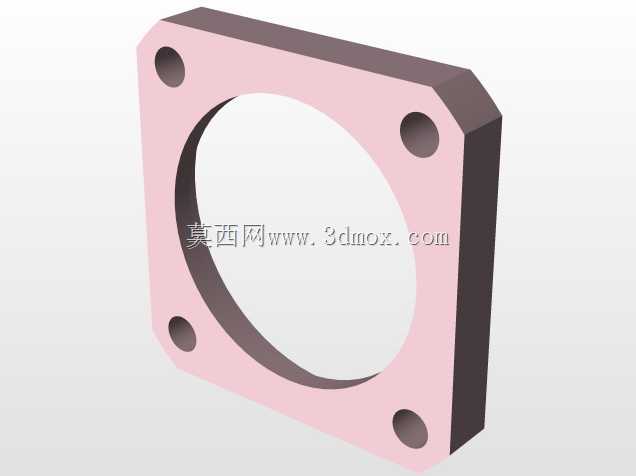

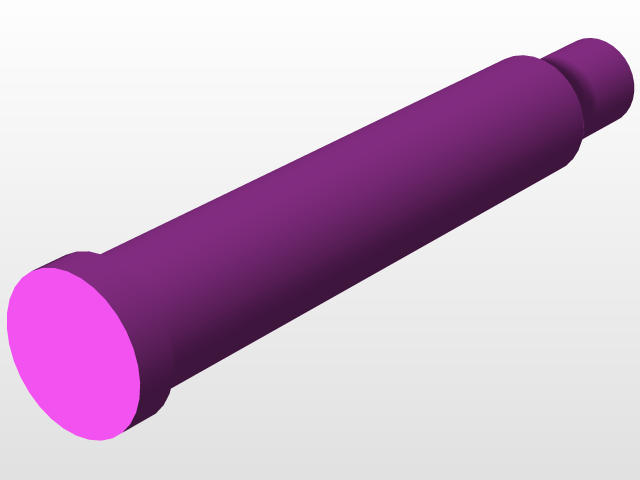

这款多工位级进冲压工装，主要应用于五金零部件的大批量连续冲压生产场景，覆盖消费电子五金结构件、家电小型金属配件、汽车通用小尺寸冲压件的量产加工环节，适配常规机械式、液压式高速冲床的安装使用需求，能够在单次冲床行程内完成多道连续冲压工序，大幅提升小尺寸复杂五金件的生产效率，减少单工序模具周转带来的定位误差与人力成本。工装整体采用多层板叠装的经典级进模结构，从上至下依次设置上模座、上垫板、凸模固定板、卸料板、凹模板、下模座等核心功能层，各层板件通过精密导柱导套实现垂直方向的精准导向，导柱采用高耐磨轴承钢材质加工，配合间隙控制在微米级，确保连续高速冲压过程中上下模的对位精度，避免凸凹模啃伤失效。工装沿料带送进方向依次排布冲定位孔、冲裁外形、折弯成型、精整校形、落料分离等多个工位，料带通过自动送料机构沿导料板匀速送入模具，每个工位同步完成对应加工动作，无需人工周转工件，可实现连续无人化冲压作业。设计过程中针对不同工位的受力特性做了差异化结构强化：冲裁工位的凹模镶块采用硬质合金材质镶嵌安装，便于磨损后快速更换维护；折弯工位设置了独立的压料与卸料弹性元件，采用矩形弹簧配合顶杆的结构，确保折弯过程中料带始终处于压紧状态，避免成型过程中材料窜动导致的尺寸偏差；成型工位周边设置了多组误送料检测销，一旦料带送进位置出现偏差，检测销会触发冲床急停信号，避免模具因误送料发生损坏。安装边界方面，上模座设置了标准模柄接口，可适配不同吨位冲床的滑块安装孔位，下模座预留了T型槽安装位与压板固定槽，可直接固定在常规冲床工作台面上，整体闭合高度、开模行程均匹配行业通用高速冲床的参数范围，无需对设备做额外改造即可投入使用。卸料板采用整体式弹压结构，冲压过程中先压紧料带再完成冲裁动作，能有效抑制冲裁过程中的材料翘曲，提升冲压件的平面度，同时在冲压完成后及时将箍在凸模上的料带卸下，避免带料问题影响连续生产。各工位的凸模均采用挂台固定方式，配合快换结构设计，维护时无需拆解整副模具即可快速更换磨损的凸模零件，大幅缩短停机维护时间，适配大批量连续生产的运维需求。
