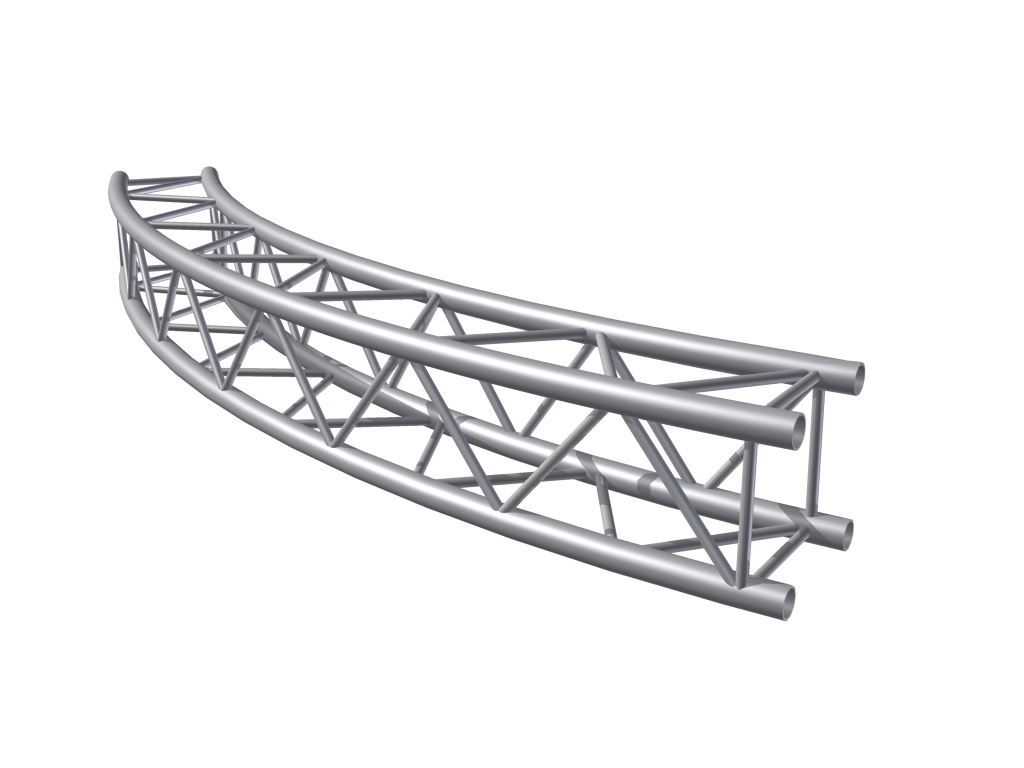

H30V四分之一圆弧舞台演出桁架结构

这款弧形桁架主要应用于商业演出、展会活动、演播厅布景、户外临时舞台搭建等场景，是舞台搭建工程中常用的承力结构件，可用于悬挂灯光、音响、LED屏、布景装饰等设备，也可作为弧形造型的主体支撑结构，打造圆形、环形、弧形的舞台视觉效果，满足各类创意舞美设计的造型需求。该款桁架采用四分之一圆弧的结构设计，半径为6500mm，四个同规格的弧形桁架可拼接成一个完整的圆形桁架结构，也可与直段桁架搭配组合，搭建出带弧形转角、弧形边的异形舞台架体，适配不同场地的造型搭建要求。在功能特性上，该桁架采用三角腹杆的桁架结构设计，主弦杆采用等径圆管，腹杆通过三角排布的方式与主弦杆焊接连接，这种结构在保证整体架体抗扭、抗弯承载力的同时，能够最大程度降低架体自身重量，减少运输与安装过程中的人力负担，同时圆管截面的杆件具备各向等强度的特点，能够承受来自不同方向的悬挂荷载，适配舞台设备多角度悬挂的使用需求。在设计思路上，这款桁架的两端预留了标准的对接接口，可与同系列的直段桁架、其他角度的弧形桁架实现快速拼接，接口处的定位结构能够保证拼接后架体的同轴度与整体平整度，避免拼接处出现错位、应力集中的问题；腹杆的排布经过受力优化，在荷载集中的悬挂点位区域加密了腹杆支撑，保证悬挂重型灯光、音响设备时的结构稳定性，同时腹杆与主弦杆的连接节点采用满焊工艺设计，避免节点处出现应力断裂的风险。在安装边界方面，该桁架的截面尺寸为H30V规格，适配同系列标准桁架的连接紧固件，安装时可通过专用的桁架销、螺栓快速完成拼接，单段弧形桁架的弧度经过精准校准，拼接成整圆时能够保证圆弧顺滑无折线，满足舞美造型的视觉要求；架体的安装适配常规的舞台桁架底座、支撑立柱结构，可根据搭建需求选择地面支撑、吊挂、斜撑加固等多种安装方式，在户外使用时可搭配斜撑、配重结构提升整体抗风稳定性，满足不同场地环境的搭建使用要求。
