多瓣式液压同步抓取机械爪结构设计

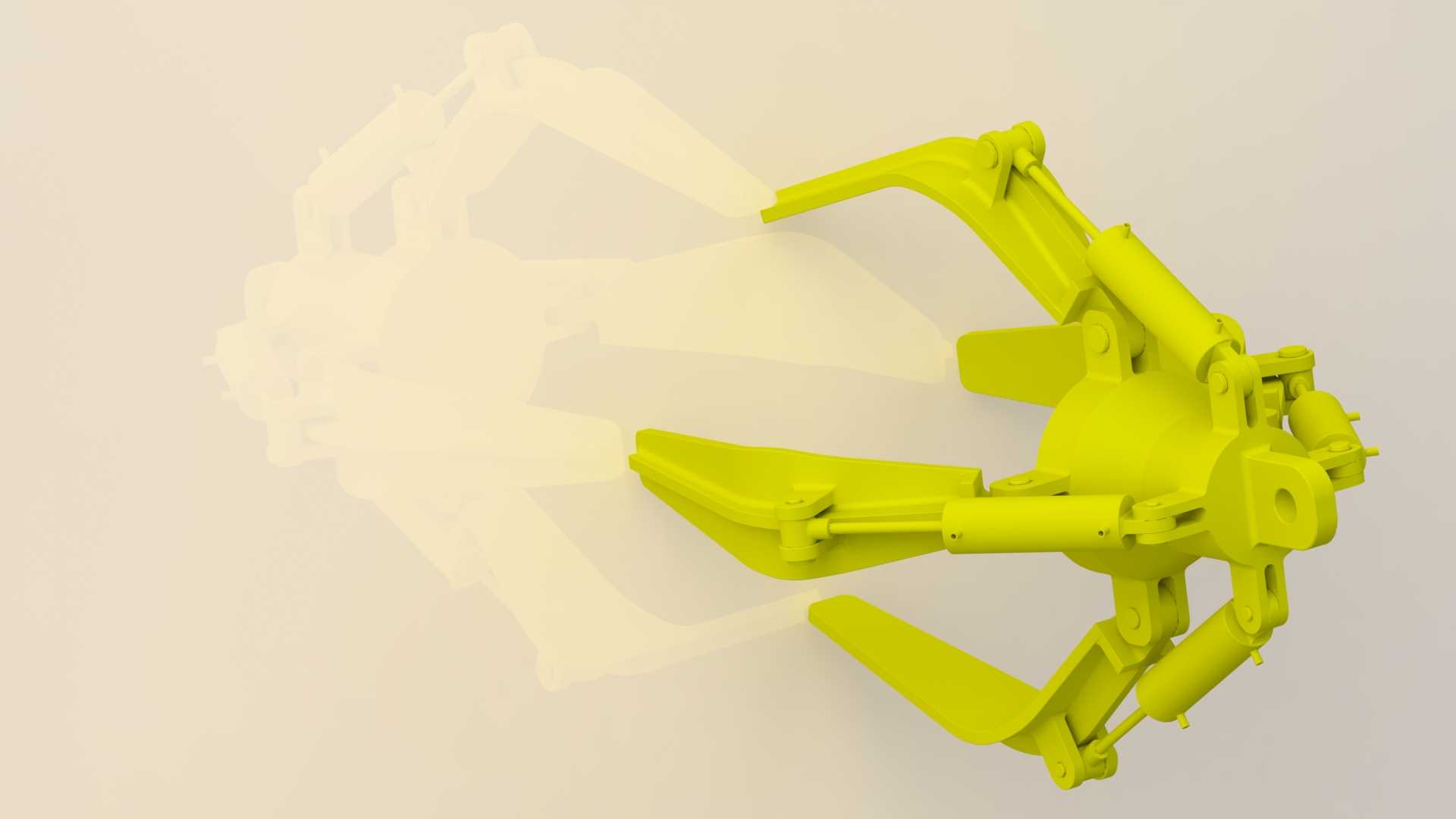

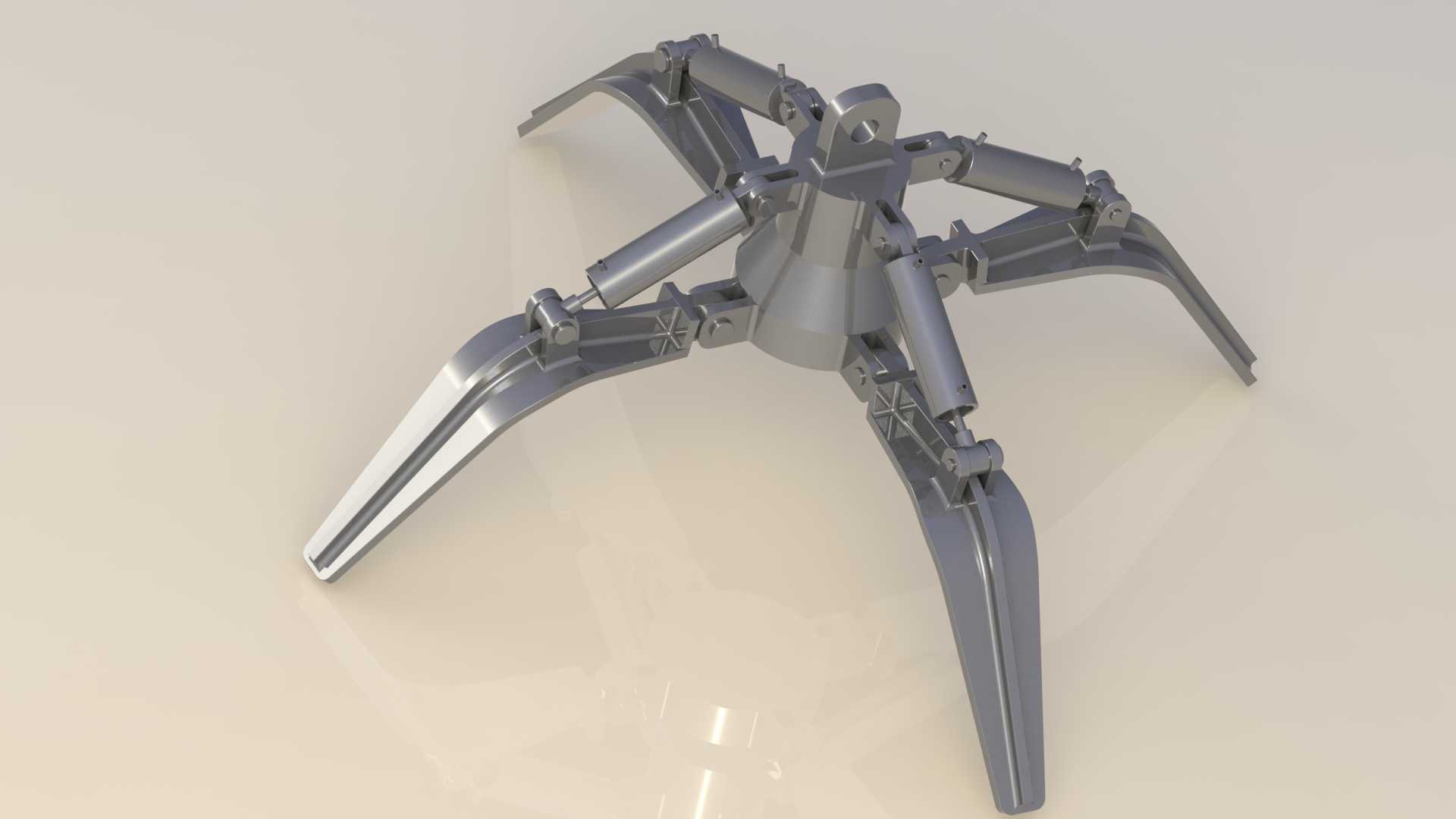

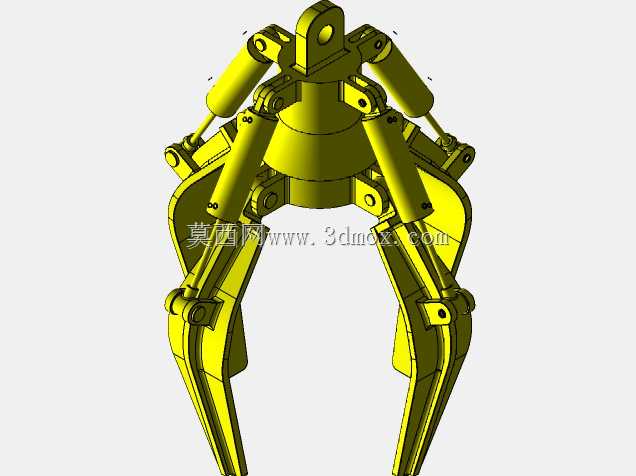

这款多瓣式抓取机构主要面向散状不规则物料的搬运、装卸作业场景，常见于废钢回收场站、矿山物料转运码头、建筑垃圾处理生产线以及冶金行业的炉料投放工位，可适配挖掘机、固定式液压机械臂、起重吊运设备等多种主机的末端安装需求，替代传统人工捆扎、单钩吊运的低效作业模式，大幅降低高危工况下的人员作业风险。从实际作业用途来看，该机构可实现对块状金属、不规则石料、废弃构件、成捆物料的环抱式抓取，相比普通两爪夹具，多瓣同步收拢的结构能够更好地贴合不规则物料的外轮廓，避免抓取过程中物料散落、滑脱的问题，单爪可覆盖的物料尺寸范围更广，无需频繁更换不同规格的夹具即可适配多种作业需求。在功能特性上，该抓取机构采用多组液压油缸同步驱动的设计，每瓣爪臂都配有独立的液压驱动单元，通过油路的同步阀控制实现所有爪臂的同步收拢与张开，抓取力可通过液压系统压力进行线性调节，既能抓取易碎的轻质块状物料避免破损，也能输出足够抱紧力抓取重型金属构件，爪尖部分采用高耐磨的弧形结构设计，收拢时爪尖可形成近封闭的环抱空间，针对带有棱角、表面凹凸不平的物料也能形成稳定的多点咬合接触，不会出现单点受力打滑的情况。设计思路上，整体采用中心回转基体的布局，所有爪臂通过铰接支座均匀分布在中心基体的圆周方向，铰接点的位置经过力学优化，让液压油缸的推力能够最大化转化为爪臂的抱紧力矩，同时避免爪臂收拢过程中出现运动干涉，中心基体顶部设置标准的连接法兰接口，可直接匹配主流工程机械臂的末端安装尺寸，无需额外制作过渡连接工装。在外形尺寸与安装边界上，该机构完全收拢状态下整体外径紧凑，可顺利伸入料斗、集装箱等狭窄空间内取料，完全张开状态下爪瓣的覆盖直径可满足大体积物料的抓取需求，顶部连接法兰的螺栓孔位采用行业通用的跨距设计，适配多数现有主机的安装接口，整体重心与顶部连接点处于同一轴线上，安装后不会给主机臂架带来额外的偏载力矩，液压管路的接口统一设置在中心基体的侧面，排布整齐不会随爪臂运动产生弯折磨损，可适配常规工程机械的液压系统压力范围，无需额外增设增压或减压元件即可直接装机使用。
