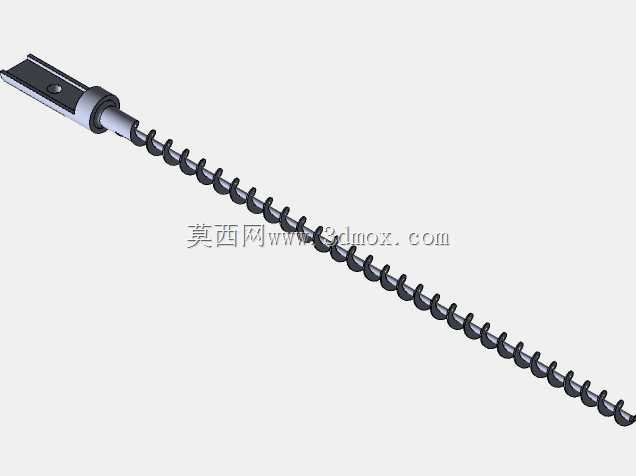

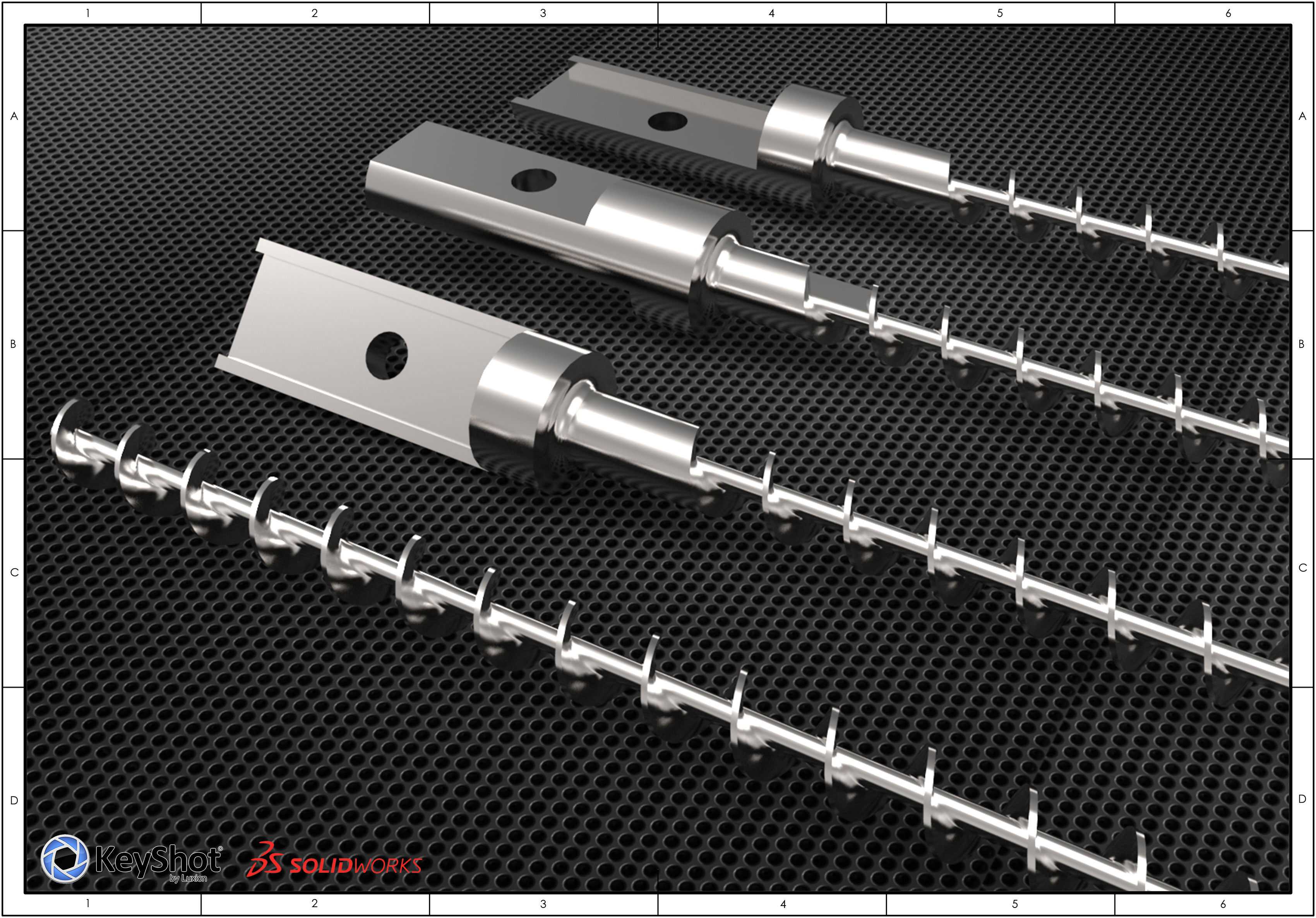

高精度金属螺旋钻加工刀具三维设计

这款螺旋钻是面向金属深孔钻削作业设计的切削刀具，主要应用于机械加工车间的金属工件钻孔工序、五金构件的安装开孔作业、模具钢料的预孔加工场景，同时也可适配非金属硬质材料的钻削需求，在通用机械制造、五金构件生产、设备维修装配等场景中都能发挥稳定的切削作用。从实际使用功能来看，该刀具依靠螺旋排屑槽结构，能够在钻削进给过程中持续将切屑顺着槽道导出孔外，避免深孔加工中常见的切屑堵塞、钻头烧蚀、孔壁刮花等问题，刃部经过角度优化，钻削时轴向进给阻力更小，能够有效降低加工过程中的设备负载，提升钻孔作业的成型精度与加工效率。在设计思路层面，这款螺旋钻采用了等导程螺旋槽构型，槽身的抛光处理能够减少切屑排出时的摩擦阻力，刀柄位置设置的定位孔可配合机床夹具完成快速装夹锁定，保证刀具高速旋转时的同轴度，避免钻削过程中出现摆振偏移，保障钻孔的位置精度与孔径公差。刀具的夹持段采用标准扁尾结构设计，能够适配绝大多数常规钻床、铣床、加工中心的刀具夹头安装要求，无需额外定制转接夹具即可直接投入生产使用。从安装边界与尺寸适配来看，该系列螺旋钻的钻身直径覆盖常规加工常用的孔径区间，有效钻削深度能够满足多数常见工件的深孔加工需求，刀柄直径符合通用夹具的装夹尺寸范围，安装时只需将刀柄插入夹头至定位端面，锁紧夹头即可完成装夹，无需复杂的调校对刀流程。刀具整体采用硬质合金质感的构型设计，刃口与钻身的过渡区域做了应力分散处理，能够承受大进给量钻削时的切削冲击力，减少刀具崩刃、断裂的风险，延长单次修磨后的使用周期。螺旋槽的螺旋角经过反复优化，既能够保证切屑的顺畅排出，又能保证钻芯的结构强度，避免长刀具在深孔加工中出现弯曲变形的问题，在实际加工作业中能够稳定完成碳钢、合金钢、铝合金等多种常见金属材料的钻削任务，钻出的孔壁光洁度高，后续无需额外进行铰孔修正即可满足多数装配场景的精度要求。
