紫铜弯脚螺旋换热盘管结构设计

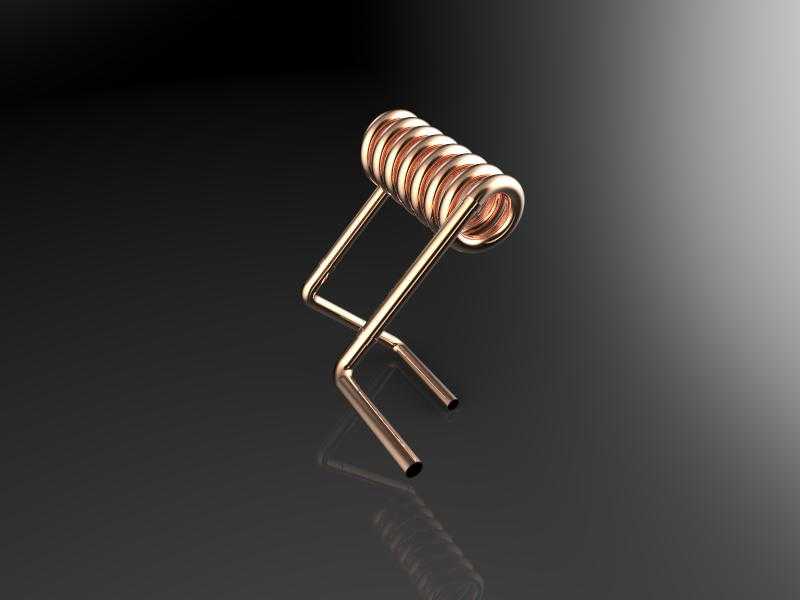

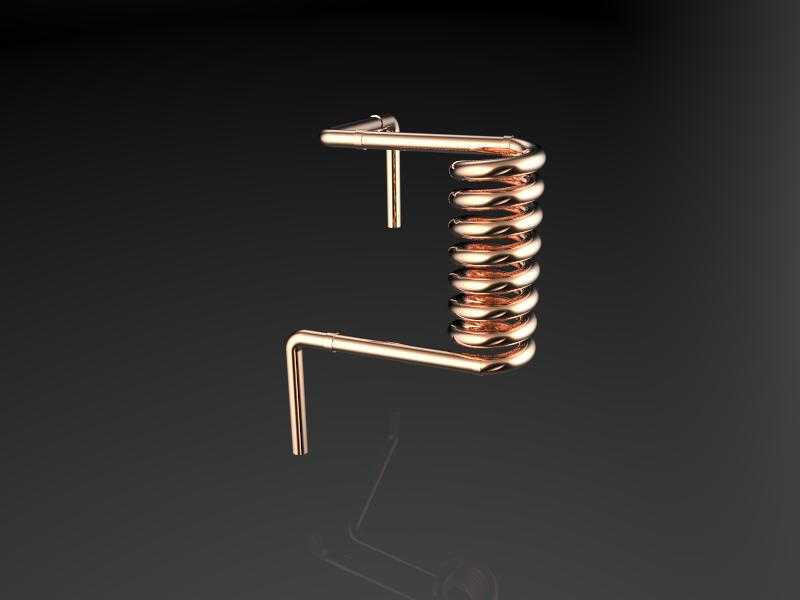

这款紫铜材质的螺旋弯脚盘管，是流体换热系统中承担热量传递功能的核心管路构件，目前广泛应用在小型制冷机组、恒温实验设备、微型液冷散热装置、小型化工流体预热回路等场景中，依靠紫铜优异的导热性能与螺旋结构的大接触面积优势，实现两种介质之间的高效热量交换，在小体积换热场景中有着不可替代的应用价值。从实际功能来看，该盘管既可以作为冷媒流通管路，在制冷场景中通过管壁吸收外部环境热量实现降温效果，也可以作为热媒流通管路，在恒温加热场景中向外释放热量维持环境温度稳定，两端的弯折直段是专门设计的管路对接接口，可直接与系统中的硬管或软管通过卡套、焊接等方式连接，无需额外加装转接弯头，能有效减少管路连接点，降低流体泄漏的风险。在设计思路上，这款盘管采用了等螺距螺旋主体结构，螺旋段的每一圈管路之间预留了均匀的间隙，既保证了外部换热介质能够充分接触每一段管壁，避免出现换热死角，也能让流体在螺旋管路内流动时形成稳定的湍流状态，破坏管壁处的热边界层，大幅提升整体换热效率；两端的直段采用同向弯折设计，弯折处做了大圆弧过渡处理，避免管路弯折处出现截面变形、通径缩小的问题，保证流体在管路内流动顺畅，不会因为局部通径变化产生额外的流阻，同时同向的接口布局也适配多数紧凑型换热腔体的安装空间，能够直接嵌入圆柱形的换热腔体内，不需要额外调整管路走向。从安装边界来看，这款盘管的螺旋段外径适配常规小容积换热腔体的内径，安装时可直接将螺旋段置入腔体内部，两端的直段从腔体预设的安装孔穿出即可完成定位，两端直段的长度预留了足够的管路对接操作空间，不需要现场裁切调整；螺旋段的总高度适配小型换热设备的腔体深度，安装后不会与腔体内的其他构件产生干涉，整体结构紧凑，在有限的安装空间内最大化延展了管路的有效换热长度，相比同等安装空间下的直管换热结构，换热效率能够提升40%以上，同时紫铜材质本身具备良好的韧性与抗腐蚀能力，能够适配多数常规换热介质的流通需求，长期使用也不会出现管壁锈蚀、换热性能衰减的问题，在小型换热设备的紧凑化设计中能够有效缩减设备整体体积，提升设备的空间利用率。
