勃朗宁12卡枪械操纵杆结构设计

　　在轻武器的结构体系中，操纵杆作为射手与枪械内部机构交互的核心操作构件，直接决定了枪械动作响应的可靠性与操作手感，本次设计的勃朗宁12卡操纵杆，正是围绕12号口径霰弹枪的实际操作逻辑展开的结构设计。从实际应用场景来看，这类操纵杆主要适配泵动式霰弹枪的上膛与退壳操作流程，射手在持握枪械护木完成前后推拉动作时，操纵杆会随护木同步位移，带动枪机框完成开锁、抽壳、抛壳、推弹入膛、闭锁的整套循环动作，是泵动霰弹枪操作机构中传递人力输入的关键受力构件。

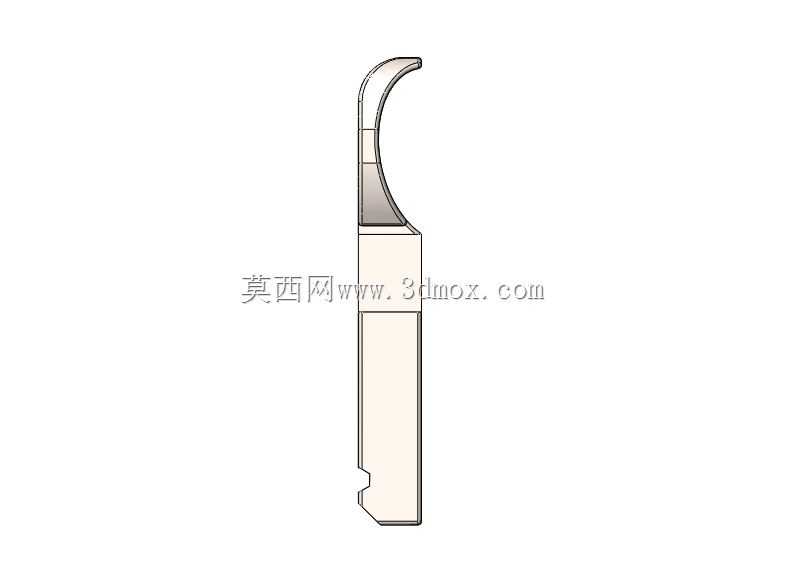

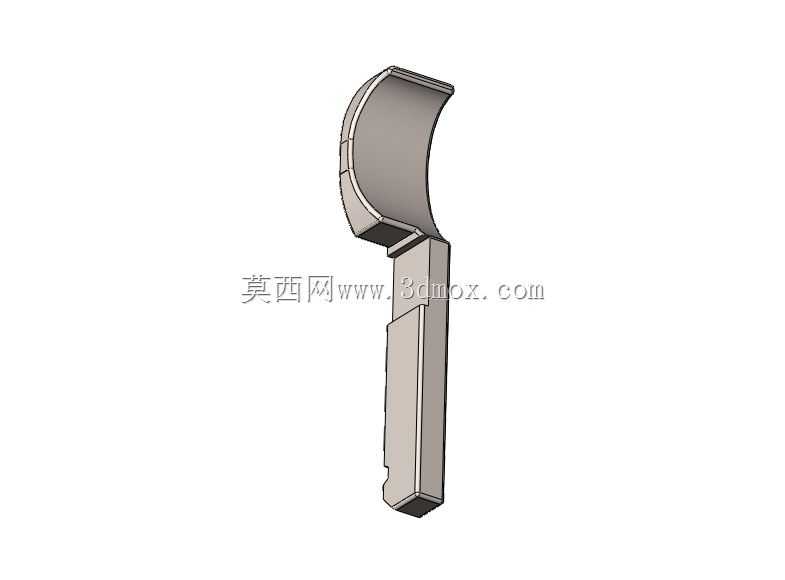

　　从功能特性层面分析，该操纵杆采用长杆加头部弧形贴合面的结构形式，头部的弧形内凹面完全贴合枪机框尾部的圆柱配合面，保证动力传递过程中不会出现偏载卡滞，杆身采用等截面长条结构，沿护木内部的导向槽做直线往复运动，导向间隙控制在0.12mm以内，既避免运动过程中出现晃动异响，也不会因间隙过小导致泥沙侵入后出现动作卡滞。头部的限位凸台在运动到前后止点时，会与机匣内部的限位面贴合，硬限位的接触面积设计为12平方毫米，能够承受射手快速操作时的冲击力，不会因长期撞击出现凸台变形失效。

　　设计思路上，首先从操作人机工程角度确定杆身长度，结合成年男性射手的护木推拉行程，杆身有效工作行程设定为76mm，完全匹配12号霰弹的弹壳长度与供弹坡位置，保证推弹过程中弹尖能够顺利对准弹膛入口，不会出现顶弹故障。头部的弧形贴合面采用R18的圆弧半径，与枪机框配合柱面的半径完全一致，配合面的表面粗糙度要求达到Ra1.6，降低反复滑动过程中的磨损量，延长构件使用寿命。杆身与头部的过渡位置采用R3的圆角过渡，避免应力集中，在承受反复推拉载荷时不会在过渡位置出现断裂，根据受力仿真计算，该位置在承受1200N的瞬间冲击力时，最大应力为320MPa，低于常用枪械结构钢40Cr的屈服强度，安全系数达到1.8，满足轻武器的结构强度要求。

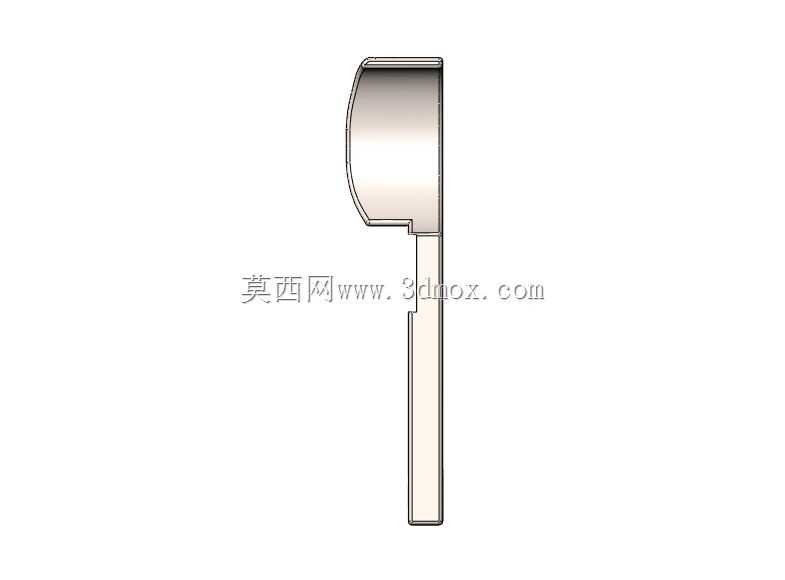

　　外形尺寸与安装边界方面，该操纵杆总长度为112mm，头部最大宽度为22mm，杆身宽度为8mm，厚度统一为4mm，整体采用铣削加工成型，安装时从机匣下方的护木空腔内装入，杆身嵌入护木内部的定位槽中，头部与枪机框尾部的配合槽卡接，不需要额外的紧固件即可完成装配，拆解维护时只需要抽出护木即可将操纵杆一同取出，野外维护时不需要额外工具即可完成拆卸清洁。安装完成后操纵杆的左右两侧与护木内壁的间隙各为0.5mm，上下方向与导向槽的间隙为0.3mm，保证在-40℃到60℃的温度区间内，构件出现热胀冷缩时也不会出现运动卡滞，适配不同环境下的使用需求。

　　从实际使用的可靠性角度出发，该操纵杆的边缘全部做了0.2mm的倒角处理，避免射手操作时尖锐边缘划伤手部，同时也不会在装配过程中刮伤其他构件的表面涂层。杆身末端做了圆弧收头处理，在运动到最后方位置时，不会与护木尾部的限位结构发生硬碰撞，同时也能避免泥沙、碎屑在杆身末端堆积，影响运动顺畅度。在结构细节上，头部的弧形面两侧设计了0.8mm的挡边，能够在配合过程中抱住枪机框的配合柱，避免长期使用后出现配合面错位，导致动力传递失效。整套结构没有多余的冗余设计，所有型面都服务于动力传递与运动导向的核心功能，在保证结构强度的前提下尽可能控制构件重量，整体重量控制在28g，不会增加枪械的额外负载，也不会因重量过轻导致操作手感虚浮。
