带散热鳍片的快装式传动锁紧滑块

　　在直线往复传动、工装夹具定位、小型执行机构的行程锁止场景里，这类带散热鳍片结构的锁紧滑块是很常见的功能零件，很多做非标自动化、小型工装改造的工程师在选型时，经常会遇到普通滑块连续往复动作后摩擦生热导致锁紧力衰减、安装对位耗时久的问题，这个零件的结构设计就是针对性解决这类痛点的。从实际使用场景来看，它既可以用在小型手动滑台的行程锁止工位，配合光轴或者微型导轨完成工位固定，也能作为小型执行机构的末端锁止块，在需要频繁启停、短距离往复动作的工位上承担负载锁止的功能，比如电子元器件组装工位的治具滑台、小型检测设备的样件定位滑架，都能看到这类结构的应用。

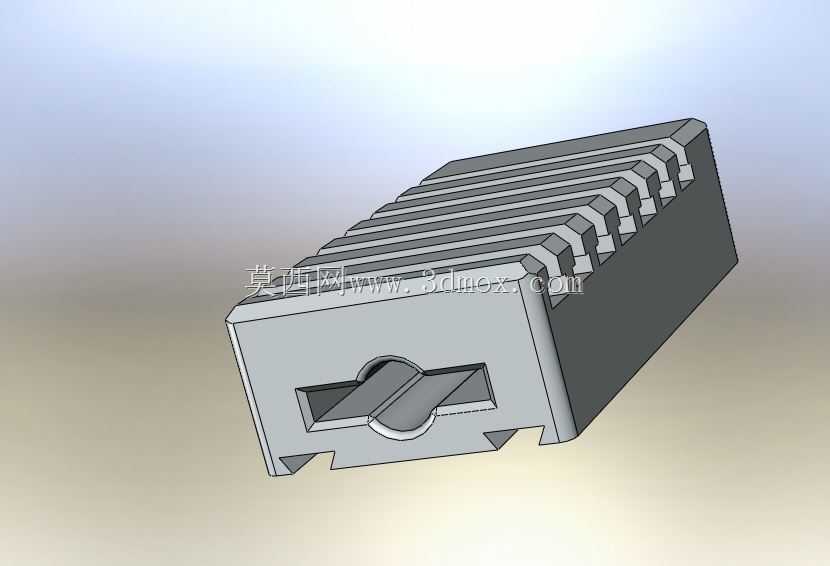

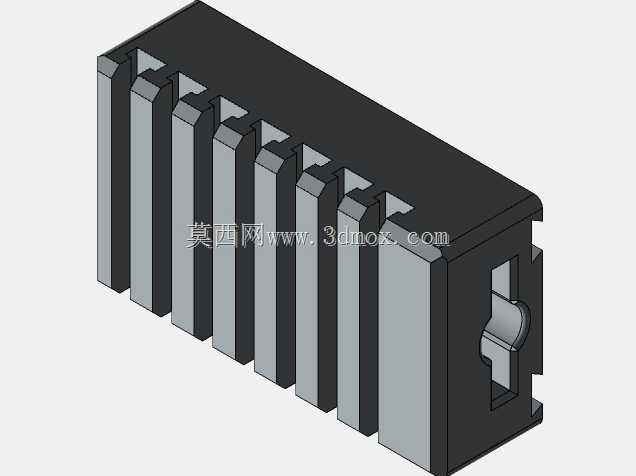

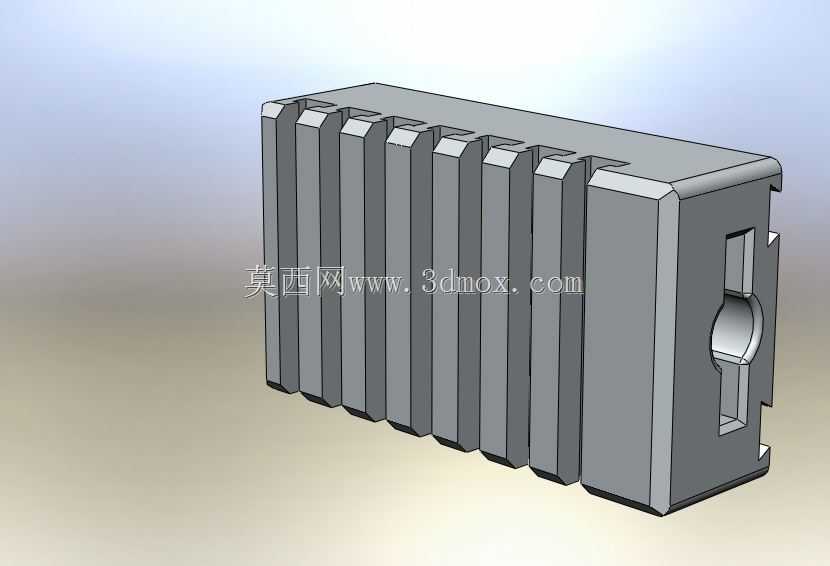

　　从功能特性上拆解，主体外侧的平行鳍片结构不是装饰性设计，是实打实的散热结构：滑块在频繁锁紧、滑动的过程中，内部的锁紧接触面会因为摩擦持续产生热量，如果是密闭式的实体滑块结构，热量会在零件内部堆积，导致金属件热胀，轻则增大滑动阻力加剧磨损，重则让锁紧配合面出现间隙，锁止精度下降。这些等距排布的鳍片大幅增加了零件和空气的接触面积，不需要额外加装散热结构，就能靠自然对流把摩擦产生的热量散出去，连续高频动作下的温升能比同体积实体滑块低三成左右，长时间运行的锁紧力稳定性提升很明显。前端的开槽结构是锁紧配合位，中间的半圆槽是适配圆柱传动轴或者光轴的配合面，两侧的凸台是锁紧压块的让位槽，当锁紧螺钉拧紧时，两侧的压块会向中间收拢，抱紧穿过中间半圆槽的轴件，完成位置固定，这种开槽式抱紧结构的优势是锁紧接触面积大，不会像顶丝锁紧那样在轴表面压出凹坑，反复调整位置也不会损伤轴件表面，对需要频繁调整工位的场景非常友好。底部的两个对称卡槽是安装定位结构，不需要额外做复杂的安装座，只要在安装基板上加工出对应宽度的凸台，就能把滑块直接卡装在基板上，配合两个沉头螺钉就能完成固定，安装对位的时间比普通侧装滑块少一半，而且卡槽的配合面能承受横向的剪切力，比单纯靠螺钉锁固的结构抗侧向负载能力更强，在有横向冲击的工位上也不会出现安装移位的问题。

　　从设计思路上看，这个零件没有采用复杂的组合结构，是一体式铣削加工成型的，没有额外的拼接零件，加工时只需要用三轴铣床就能完成所有特征的加工，不需要定制特殊刀具，鳍片的间距和厚度都做了等强设计，不会因为加工鳍片导致零件整体刚性下降，所有的棱边都做了0.2mm的倒角去毛刺处理，装配时不会划伤操作人员，也不会在滑动过程中刮蹭相邻的零件。中间的锁紧半圆槽的公差选的是H7配合精度，和标准光轴配合时的间隙控制在0.02mm以内，锁紧后的位置重复精度能控制在0.03mm以内，满足大部分普通工装和小型自动化设备的定位精度要求。两侧的压块壁厚做了等强度校核，拧紧锁紧螺钉时的变形量是均匀的，不会出现一侧压块变形过大导致的抱轴偏斜问题，反复锁紧松开的疲劳寿命能达到万次以上，不会因为金属疲劳出现断裂失效。

　　关于安装边界的尺寸设计，零件的整体宽度是适配常用的20mm规格微型导轨安装间距，总高度控制在15mm，不会占用过多的安装空间，鳍片的高度是3mm，相邻鳍片的间距是2mm，既保证了足够的散热面积，也不会因为鳍片过薄导致加工时出现振刀变形，前端锁紧槽的深度是5mm，能适配直径8mm的标准光轴，底部的卡槽宽度是6mm，深度是2mm，和基板凸台配合时的导入端做了15度的倒角，安装时不需要精确对位就能顺利卡入，锁紧螺钉的安装孔是M3规格的沉头孔，沉头深度是2mm，螺钉拧紧后不会突出零件表面，不会和滑动路径上的其他零件产生干涉。在实际选型替换时，只要确认适配的轴径、安装基板的卡槽尺寸、整体安装空间的长宽高三个参数，就能直接替换同规格的普通锁紧滑块，不需要修改周边的安装结构，改造成本很低。另外这个零件的材质一般选用6061铝合金做硬质阳极氧化处理，表面硬度能达到HV400以上，耐磨性能比普通铝合金高两倍，重量只有同体积钢制滑块的三分之一，用在对负载重量有要求的移动部件上，能有效降低运动机构的整体惯量，提升启停响应速度。
