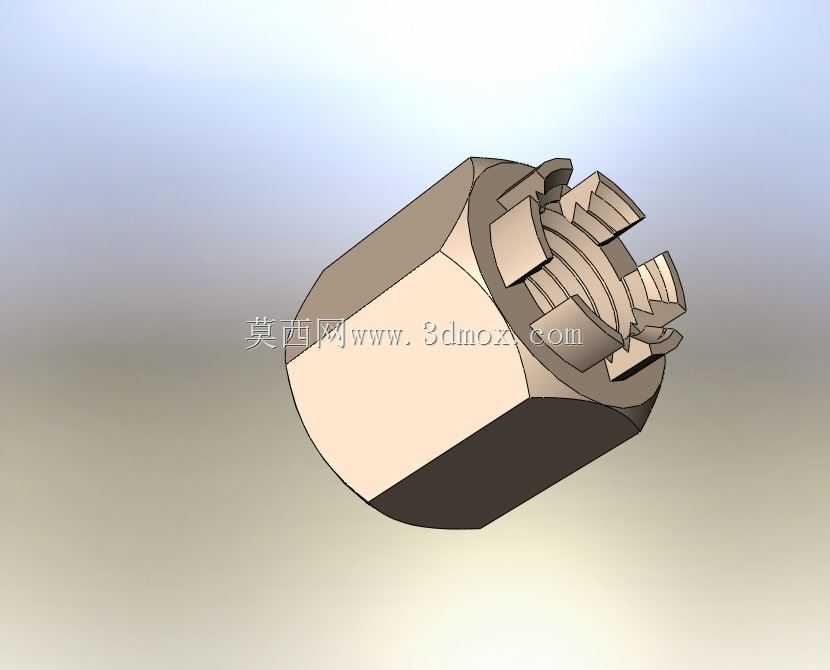

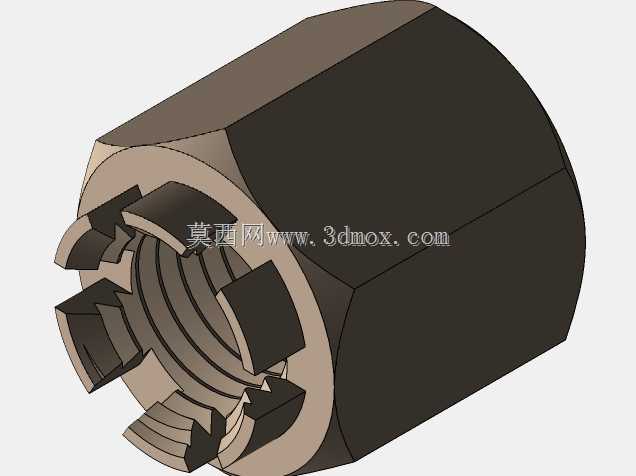

开槽六角锁紧螺母工业机械零件结构

　　这类带开槽结构的六角锁紧螺母，在重载振动工况的机械装配场景中应用十分广泛，从矿山破碎设备的转轴紧固、农用拖拉机的行走机构连接，到工业风机的叶轮锁紧、重型输送机的辊筒轴端固定，都能见到这类零件的身影。和普通六角螺母不同，它顶部的开槽结构是核心功能设计，装配时可以配合开口销穿过螺杆端部的径向孔，将螺母与螺杆锁止为一体，即便设备长期处于高频振动、交变载荷冲击的状态下，螺母也不会出现松脱回转的问题，从根源上避免紧固件失效引发的设备故障。

　　从设计逻辑来看，这类螺母的主体采用六角外形，是为了兼容标准开口扳手、套筒扳手的通用夹持尺寸，不需要定制专用工装就能完成装配和拆卸，现场维护的适配性极强。六角部分的对边尺寸、对角尺寸严格遵循通用紧固件的公差标准，和同规格普通六角螺母的扳手空间要求完全一致，设备设计时不需要额外预留更大的操作空间，能有效压缩装配区域的结构尺寸。顶部的开槽数量、槽宽、槽深都和配套开口销的直径直接匹配，槽的位置对称分布在螺母上端面，确保开口销穿入后能均匀承受锁止力，不会出现单侧受力导致的销体变形、剪切断裂问题。

　　螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，螺纹公差带选用中等配合精度，既能保证和对应规格外螺纹的旋合顺畅度，又能控制螺纹副的配合间隙，避免间隙过大带来的连接刚性不足问题。螺母的整体高度比同规格普通六角螺母更高，一方面是为了给顶部开槽留出足够的结构空间，避免开槽后螺纹有效旋合长度不足，导致螺纹连接的承载能力下降；另一方面更长的螺纹旋合长度可以分散螺纹牙的受力，在承受轴向拉力、横向剪切力的复合载荷时，各圈螺纹牙的受力分布更均匀，不会出现前几牙应力集中过载滑丝的问题。

　　安装边界方面，这类螺母的装配需要注意几个核心尺寸要求：首先是螺杆伸出螺母上端面的长度，必须保证伸出段足够开设径向销孔，且销孔位置刚好对准螺母的开槽区域，不能出现销孔被螺母端面遮挡、开口销无法穿入的情况；其次是开槽端的朝向，必须朝向螺杆伸出的一侧，不能反向装配导致锁止结构失效；另外装配时的预紧力需要控制在对应规格螺栓的推荐预紧扭矩范围内，不能过度拧紧导致螺母六角棱边变形、开槽部位出现应力裂纹，也不能预紧力不足导致连接副存在初始间隙。在实际设备运维中，这类螺母的锁止结构可靠性远高于弹簧垫圈、尼龙圈锁紧等防松方式，尤其适合-40℃到120℃的宽温域工作环境，不会因为温度变化出现防松元件老化失效的问题，在户外重型设备、长期连续运行的工业生产线设备上，是轴端紧固、受振部位连接的首选紧固件类型。建模过程中需要重点关注开槽部位与螺纹起始位置的角度对应关系，保证任意角度旋紧到预紧位置时，总有一组开槽能对准螺杆上的销孔，不需要反复调整螺母旋合角度就能完成锁止销的安装，这也是这类零件在结构设计时需要兼顾的装配工艺性细节。螺母下端面设计有平整的承压面，表面粗糙度控制在合理范围内，装配时和被连接件表面贴合均匀，不会出现偏载导致的螺母歪斜、螺纹受力轴线偏移的问题，承压面的有效接触面积足够分散预紧力带来的压应力，避免被连接件表面出现压痕凹陷，影响连接的长期稳定性。
