航模X666机架机头连接结构三维设计

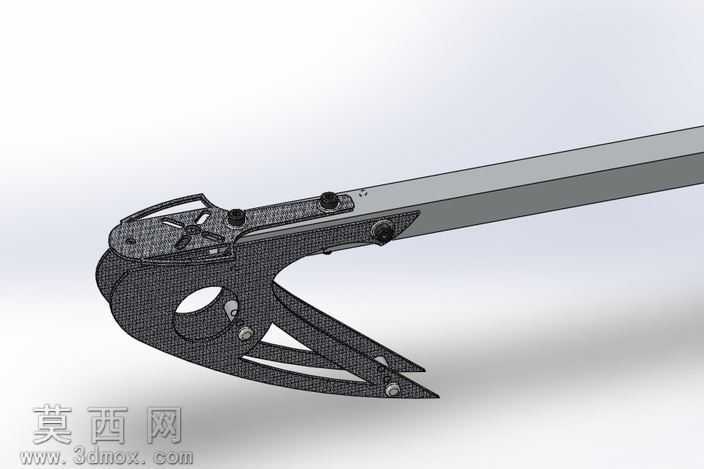

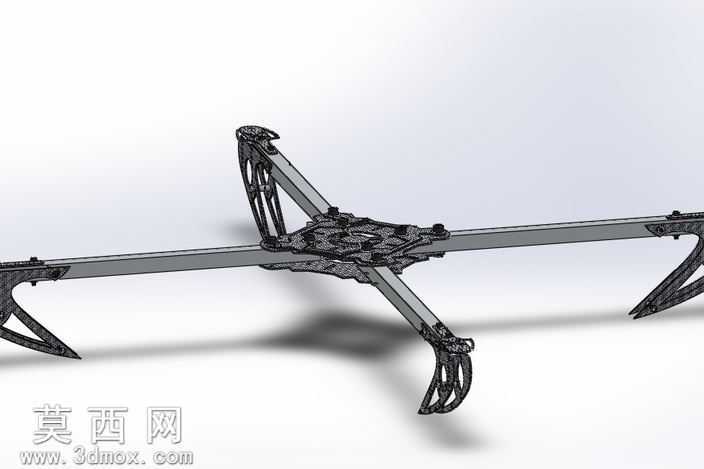

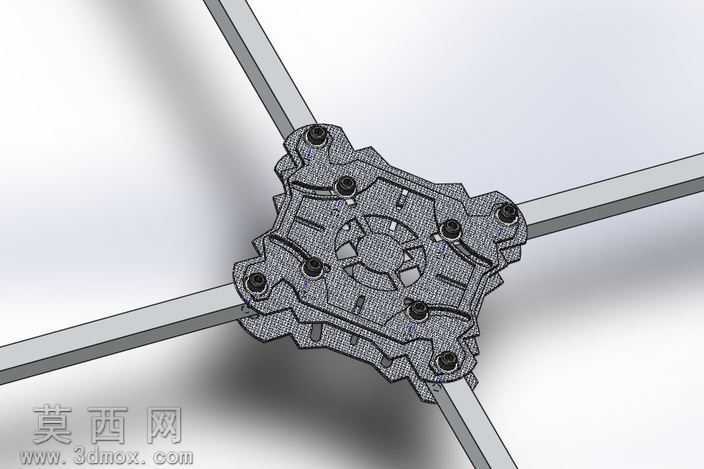

本模型为航模X666机架的机头连接部位三维建模成果，建模过程严格遵循Hobbyking原厂套件的实际尺寸参数，以还原结构精度为核心设计目标，可直接用于航模改装、结构验证、3D打印复刻等场景。建模阶段首先对实物部件进行尺寸测绘，梳理机头与碳管主梁的连接逻辑、快拆锁止结构的运动关系、各安装孔位的同轴度要求，通过基准面定位、草图绘制、特征拉伸切除等操作完成主体结构搭建，针对异形镂空减重区域，采用曲面放样与实体切除结合的方式，既保证结构强度冗余，又还原了原厂的轻量化设计思路。材质渲染阶段，对主体碳纤维板材部件赋予编织纹理材质，调整纹理方向与实际板材铺层方向一致，还原碳材质的哑光磨砂质感与细微反光特性；对金属紧固件、转轴销轴赋予金属材质，区分不锈钢螺丝的亮面金属质感与阳极氧化螺丝的深色哑光质感，对碳管主梁赋予光滑碳管材质，调整粗糙度参数模拟真实管材的表面触感。结构设计上，完整还原了机头的快拆锁止机构，包括铰接转轴、锁止卡扣、调节螺丝的装配关系，所有孔位均按照实际装配公差预留间隙，可直接生成工程图用于加工验证；机头部位的镂空结构经过受力合理性优化，在不改变原厂外观的前提下，对受力集中区域做了微小的圆角过渡处理，避免应力集中导致的部件断裂，同时保留了原厂的舵机安装位、桨夹避让空间、线材走线槽等细节结构，确保模型与实物的装配兼容性。整个建模过程全程参考实物的装配逻辑，每一个特征的尺寸都经过多轮核对，确保各部件之间无干涉、装配关系完全匹配实物，既可以作为航模爱好者改装替换部件的参考模型，也可作为机械结构教学中快拆连接结构、轻量化镂空设计的典型案例，帮助学习者理解航模机架的结构设计逻辑与三维建模的实操技巧。
