MKSBase v1.4控制板安装基座结构

　　这款结构件是面向桌面级FDM 3D打印机主控板开发的专属安装基座，核心适配MKS Base系列v1.4版本控制板，在桌面级3D打印设备的电控系统布局中承担板卡承载、防护、散热辅助的多重作用。日常设备运行场景里，主控板作为3D打印机的运算核心，需要对接步进电机驱动、温度传感、加热棒、限位开关、触控屏等十余个外接部件，基座的设计首先围绕外接接口的操作便利性展开，所有对应主控板接线端子的位置都做了开放式避让，不管是初次装机的接线作业，还是后期运维更换部件、排查线路故障，都不需要拆卸整个基座就能直接插拔端子，大幅降低装机和运维的操作门槛。

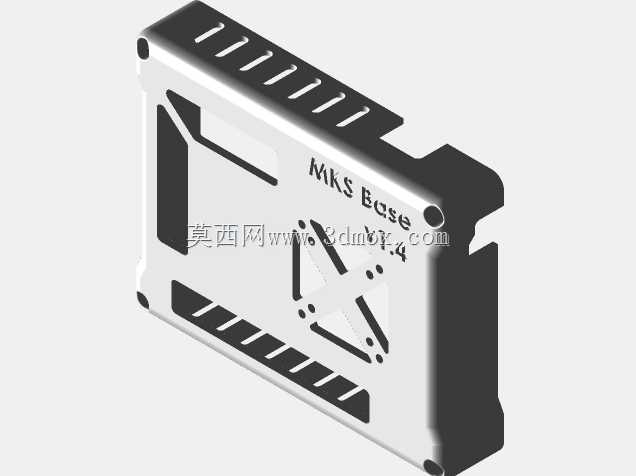

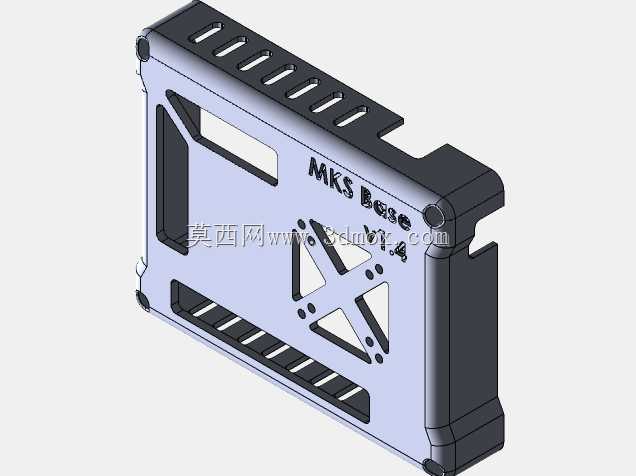

　　从结构设计逻辑来看，整个基座采用框架式镂空构型，没有采用全封闭的盒体设计，一方面是为了控制整体自重，减少对打印机框架的负载压力，另一方面是充分考虑主控板长时间运行的散热需求——主控板上的步进驱动芯片、电源稳压模块都是持续发热部件，框架上的多组长条通风格栅，分别对应板卡上的核心发热区域，既可以形成自然对流的散热风道，也预留了两种不同规格的轴流风机安装位，用户可以根据自身设备的负载情况，选择加装对应尺寸的散热风机，主动强化散热效果，避免高温环境下驱动芯片出现过热丢步、保护停机的问题。

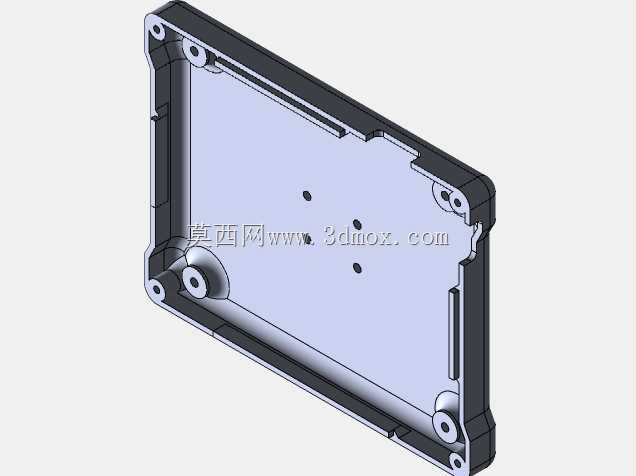

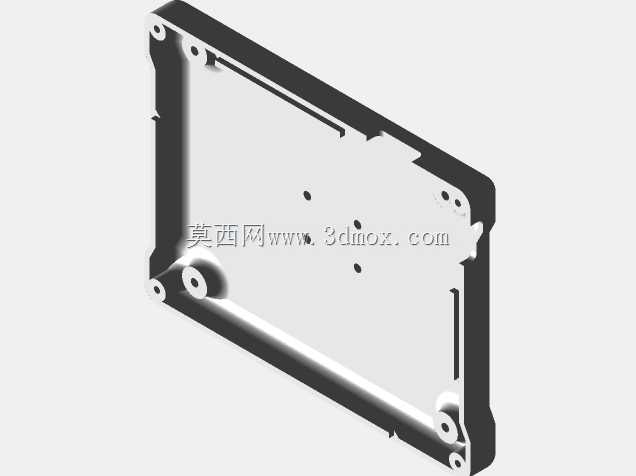

　　安装边界的适配是这款基座设计的核心考量，整个基座的内轮廓尺寸完全匹配MKS Base v1.4控制板的实际外形，四个角位设置了带安装孔的定位凸台，凸台高度经过精确计算，控制板安装后与基座底面留有均匀间隙，既可以避免板卡背面的焊盘、引脚直接接触基座造成短路风险，也能让气流从板卡底部流通，带走板卡背面元件的积热。基座侧边的卡扣和固定孔位，适配目前桌面级3D打印机常用的2020、2040铝型材框架安装标准，可以直接通过T型螺母和螺栓固定在设备框架的预留位置，不需要额外加工转接件，安装公差控制在合理范围，不会出现孔位错位、板卡装不进去的问题。

　　结构强度方面，基座的受力区域做了针对性的加强设计，在安装固定点、风机安装位这些受力集中的位置，增加了三角加强筋结构，避免安装螺栓时用力过大造成基座开裂，也能在设备运行产生持续振动的工况下，保持结构稳定性，不会因为长期振动出现固定松动、板卡移位的问题。基座的外边缘都做了圆角过渡处理，没有尖锐的毛刺棱角，装机操作时不会划伤线材或者操作人员的手部，对应板卡上USB接口、电源接口、调试接口的位置，都做了精准的开口避让，不会出现接口被遮挡、插头插不到位的情况。

　　在实际应用中，这款基座除了基础的固定防护作用，还能规整电控仓的线路布局，所有接线都可以沿着基座的镂空框架梳理固定，避免线材杂乱堆积遮挡散热风道，也能减少线材运动过程中与设备运动部件发生干涉的风险。针对不同用户的装机需求，基座的结构预留了足够的拓展空间，除了标配的两种风机安装位，还预留了外接模块的安装点位，用户如果需要加装自动调平模块、无线传输模块等拓展部件，不需要额外打孔就能直接固定在基座上，适配不同用户的个性化改装需求。整个结构的壁厚设计兼顾了强度和轻量化要求，采用常用的工程塑料加工即可满足使用强度要求，不管是批量注塑生产还是用户自行通过FDM 3D打印制作，都能获得足够的结构强度，不会出现正常使用下的结构变形问题。
