航模用外转子无刷电机三维建模作品

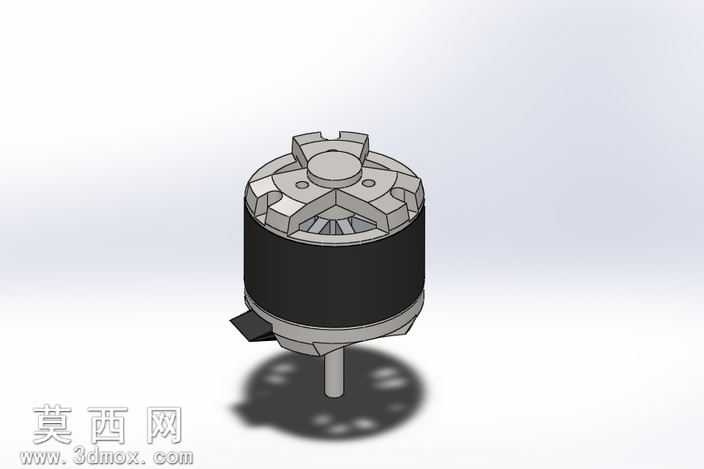

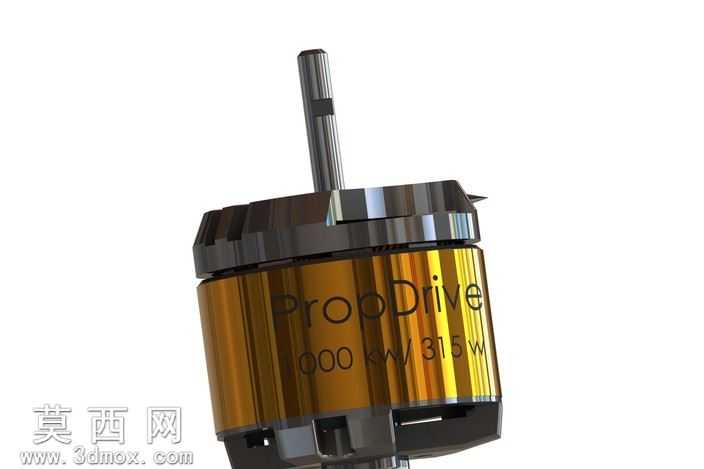

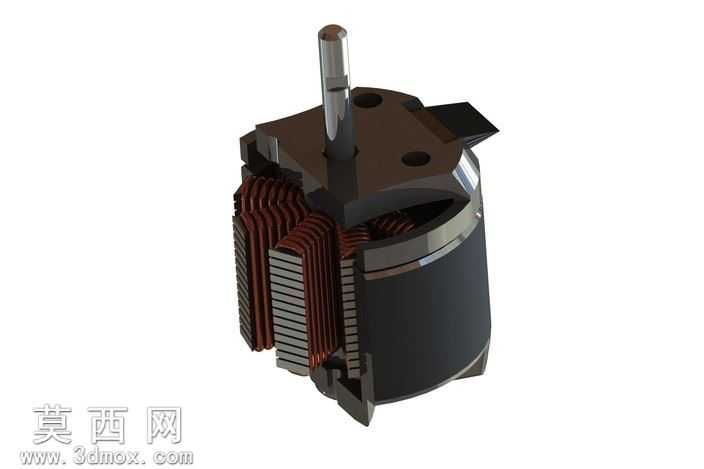

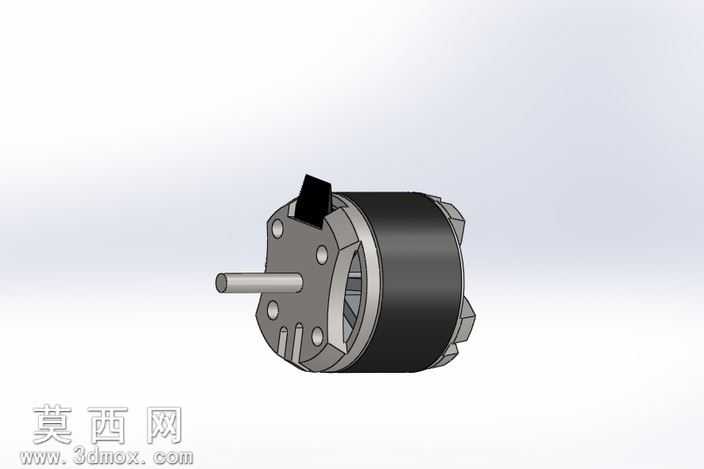

本模型为航模动力系统使用的外转子无刷电机，建模过程围绕电机实际装配结构展开，首先梳理外转子无刷电机的核心组成逻辑：该类电机转子外壳随输出轴同步转动，定子绕组固定于电机基座，相比内转子电机具备更大扭矩输出特性，适配航模螺旋桨的直接驱动需求。建模阶段先完成输出轴的参数化绘制，以标准电机轴径为基准，做出轴身定位卡槽与轴端限位结构，保证与转子端盖的装配定位精度；随后构建定子基座部分，还原基座上的绕组安装位、出线槽与固定孔位，基座的散热筋结构按照实际电机的散热路径设计，兼顾结构强度与空气流通散热的需求。转子外壳部分是建模的重点，外壳采用薄壁筒状结构搭配端盖一体成型的设计，端盖上的磁钢安装卡槽做等距圆周阵列，保证每片磁钢的安装位置精度，端盖中心的轴连接座做加强筋结构，还原高速转动下的结构强度设计，外壳表面的防滑凹槽与定位标识也逐一还原，匹配实物的外观细节。材质渲染阶段，转子外壳做哑光金属质感处理，模拟铝合金阳极氧化的表面效果，定子部分的绕组做绝缘漆覆盖的深色哑光质感，输出轴做亮面镀铬金属质感，基座部分的塑料出线座做磨砂黑色塑料质感，不同材质的粗糙度、反光度参数经过反复调试，渲染出的效果贴近实物的视觉观感。结构设计上还原了该款3阶段无刷电机的外部精密装配关系，由于内部绕组与磁钢的精密配合结构建模难度较高，本次建模重点呈现外部可观测的精密机构，所有装配间隙按照实际电机的公差标准设置，转动部分与固定部分的间隙均匀，既保证外观的还原度，也能清晰展示外转子无刷电机的外部结构特征，可用于航模动力系统的结构展示、装配教学或者相关产品的外观设计参考。
