气动平行夹持式机械手爪结构设计

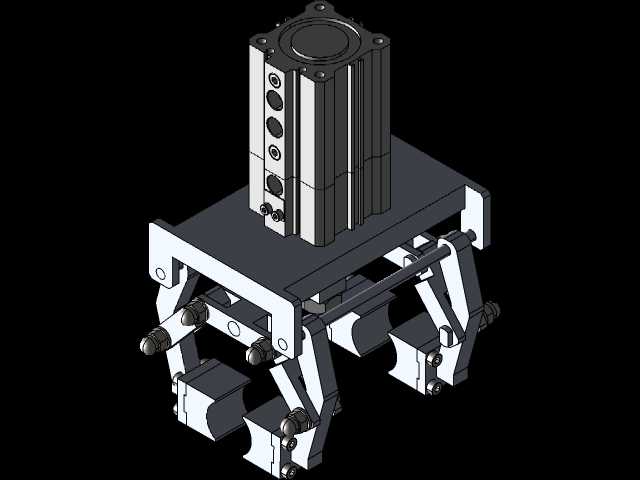

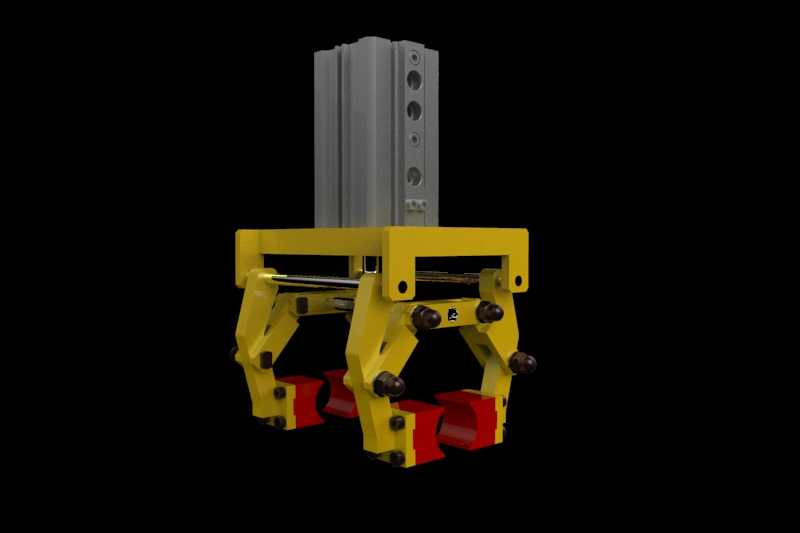

这款夹持式机械手爪是面向工业自动化生产线末端执行场景开发的核心作业部件，主要应用于3C电子装配、汽车零部件上下料、五金工件分拣、包装线码垛等需要稳定抓取规则柱状、块状工件的作业场景，可适配多类工业机器人、直线模组的末端安装位，替代人工完成重复性的工件抓取、转移、定位工序，有效降低生产线上人工作业的劳动强度，规避高危工位的作业安全风险，提升产线连续作业的稳定性与节拍一致性。从实际用途来看，该夹爪采用气动驱动作为动力源，依靠上部的标准气缸输出直线往复动力，通过内部的连杆传动结构将气缸的竖直方向动力转化为两侧夹臂的同步对向开合动作，配合夹臂末端定制的仿形接触块，可实现对圆柱形轴类、方形块类工件的对中夹持，夹持过程中两侧夹臂动作同步性高，不会出现工件偏斜移位的问题，接触块采用柔性耐磨材质设计，既能保证足够的夹持摩擦力避免工件脱落，又不会在工件表面留下夹痕，适配精加工工件的搬运需求。从功能特性来看，该夹爪采用对称式的连杆增力结构设计，相比普通的平行气爪具备更大的夹持力输出，可适配重量范围更大的工件抓取作业，整体结构无外露的传动管线，所有铰接位置都配置了自润滑轴承，长期往复作业过程中磨损量小，维护周期长，可适配多粉尘、少量切削液飞溅的车间作业环境。设计过程中优先考虑了安装适配性与动作可靠性，整体采用框架式的主体承载结构，上部气缸安装位预留了标准的安装孔位，可直接适配市面主流的标准方形气缸，无需额外加工转接件；两侧夹臂的铰接点位置经过反复的运动仿真校核，保证夹爪开合全行程范围内无运动干涉，夹臂的开合行程可通过调节气缸的行程限位进行适配，可覆盖一定尺寸范围内的不同规格工件抓取需求，无需频繁更换末端夹头。外形尺寸方面，该夹爪整体采用紧凑化设计，主体框架的宽度与上部气缸的宽度保持一致，不会占用过多的末端安装空间，安装法兰位于夹爪主体的上部中心位置，与机器人末端法兰的安装孔位完全匹配，安装后整体重心与法兰中心重合，高速运动过程中不会产生额外的偏载力矩，可适配机器人高速拾放的作业节拍；夹爪闭合状态下的最小夹持尺寸、张开状态下的最大夹持尺寸都经过合理匹配，可覆盖常规产线上大部分中小型工件的抓取需求，夹臂末端的接触块采用快换式设计，针对不同外形的工件仅需更换对应仿形的接触块即可快速切换作业用途，大幅降低产线换型的成本与时间消耗。
