半英寸接口林肯款气动空气滤清装置

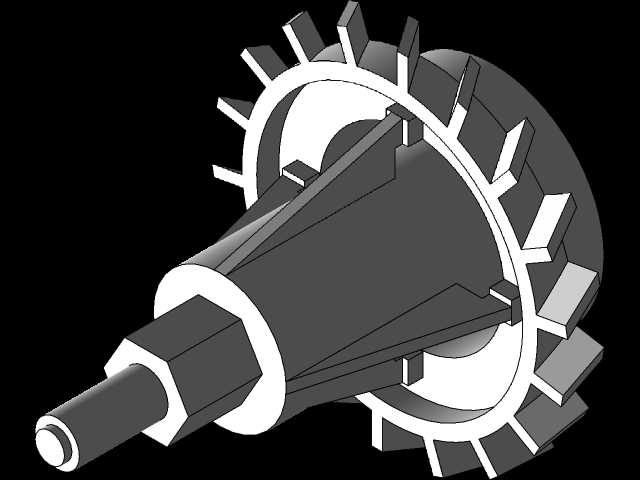

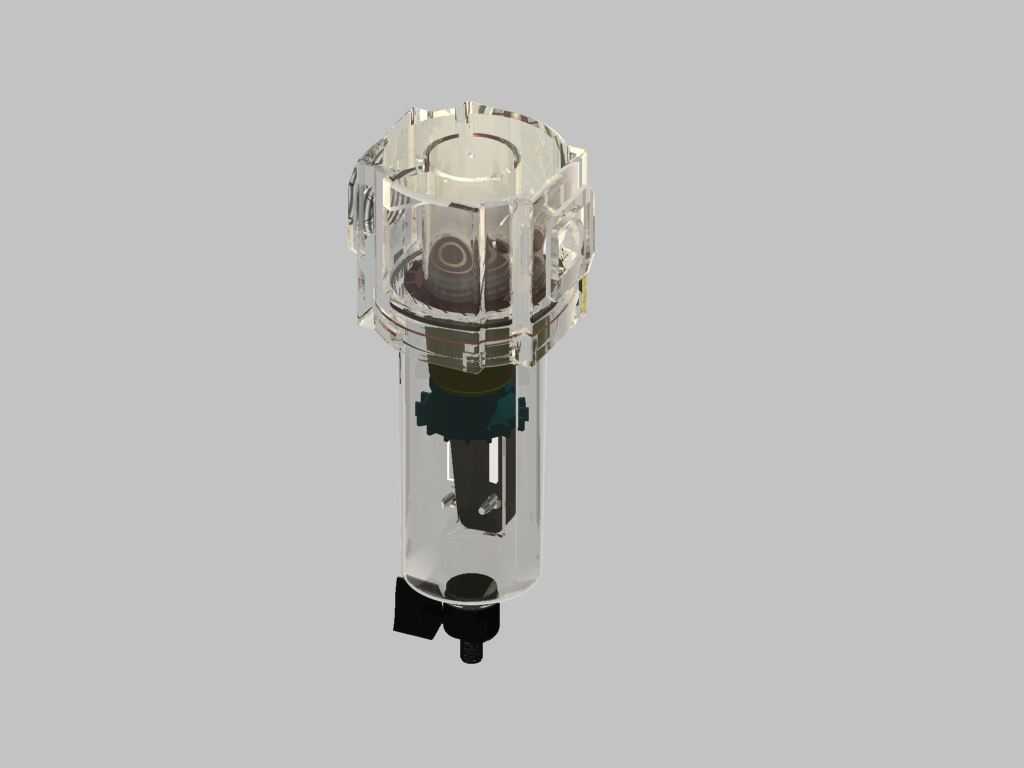

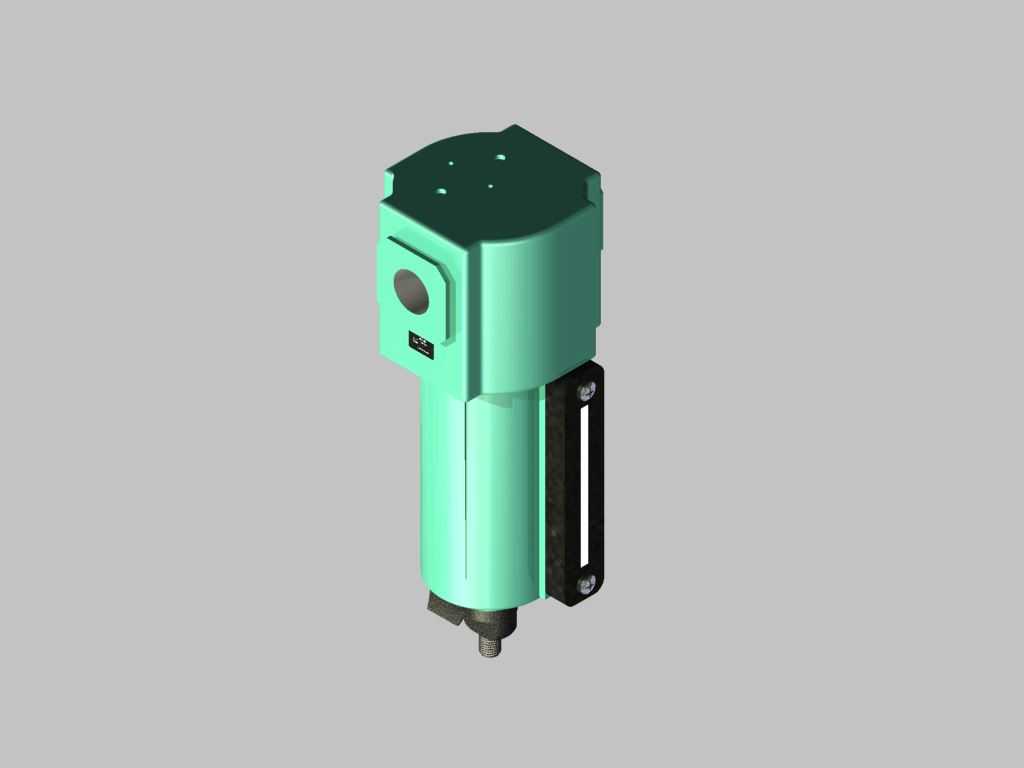

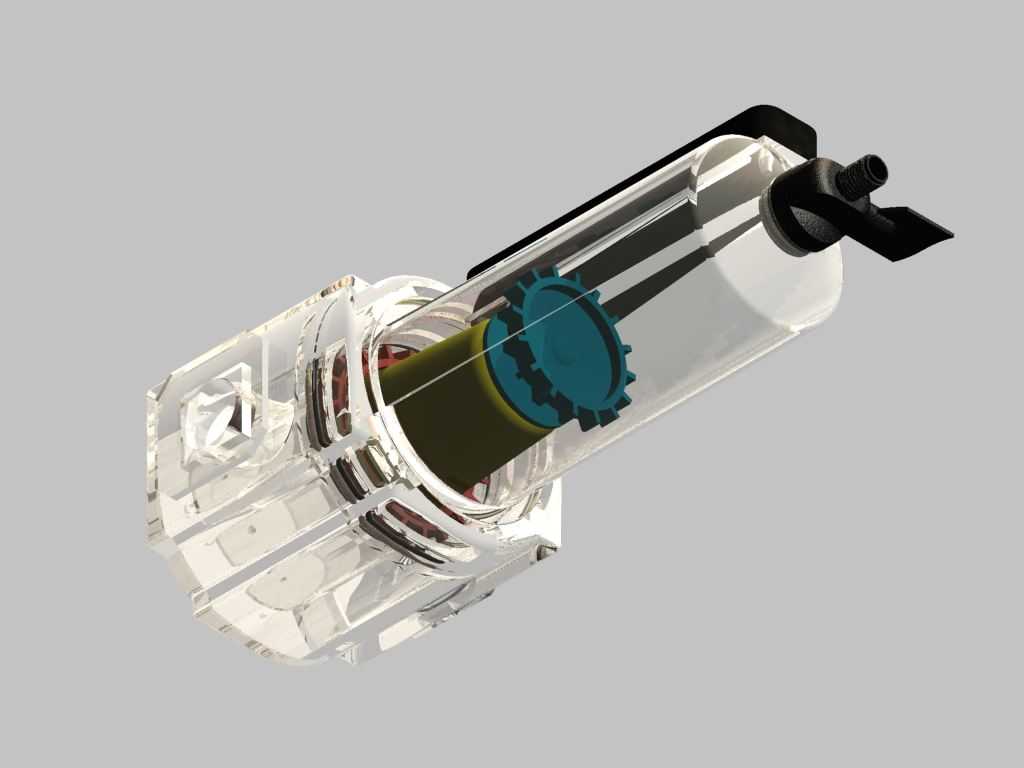

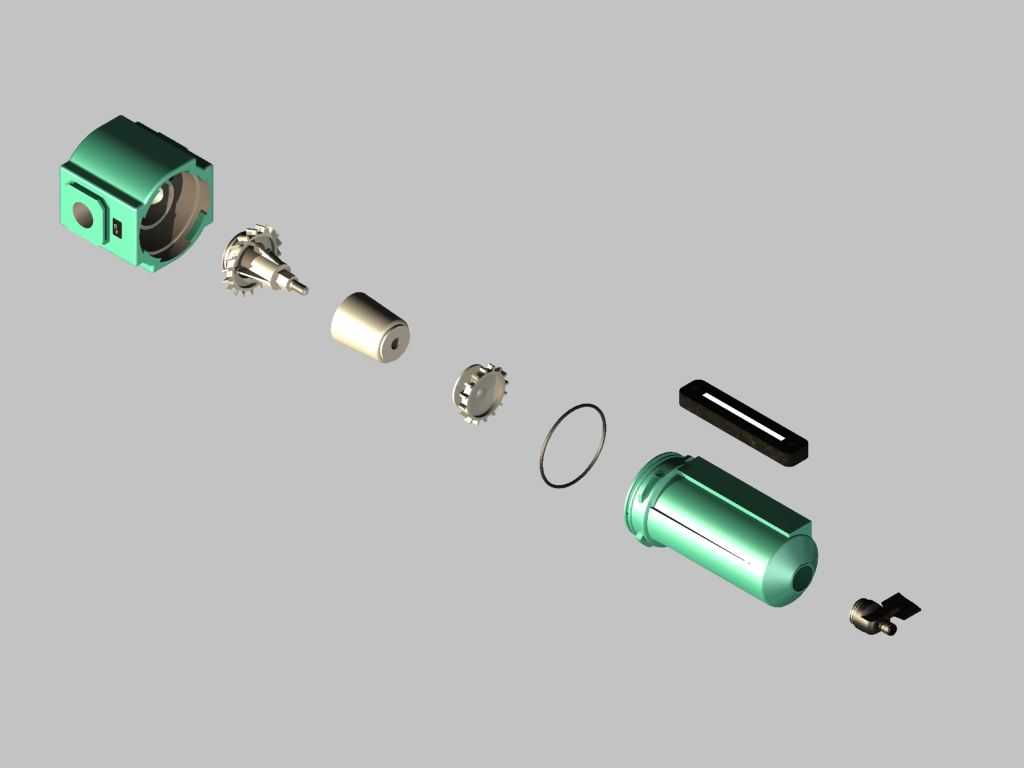

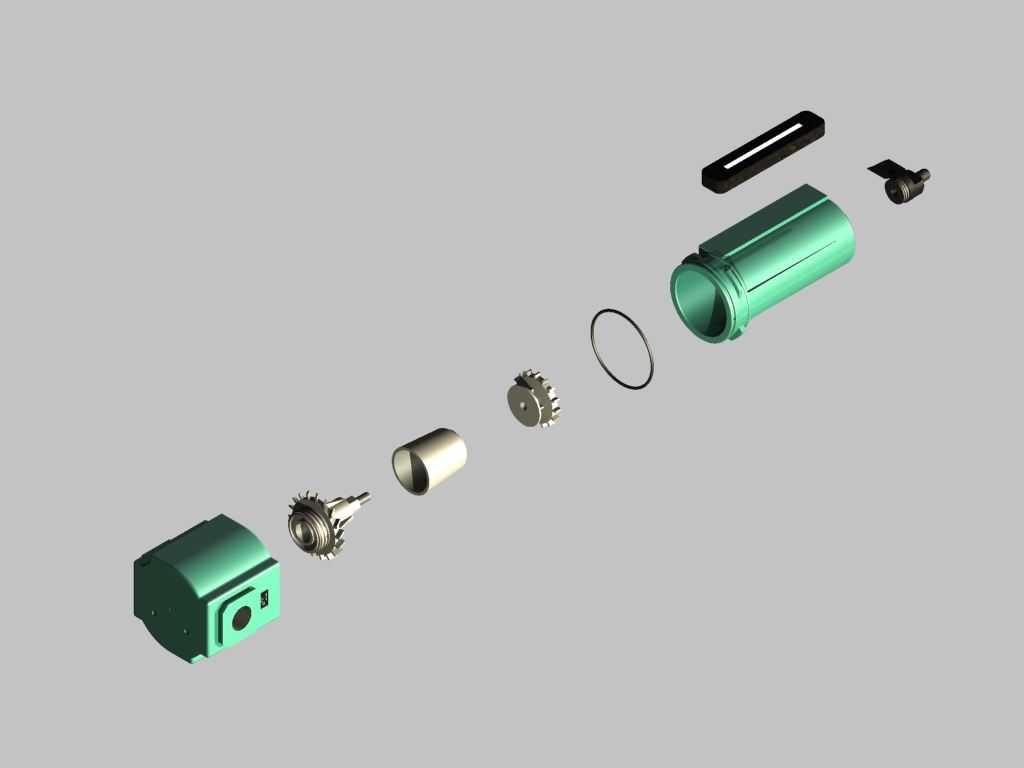

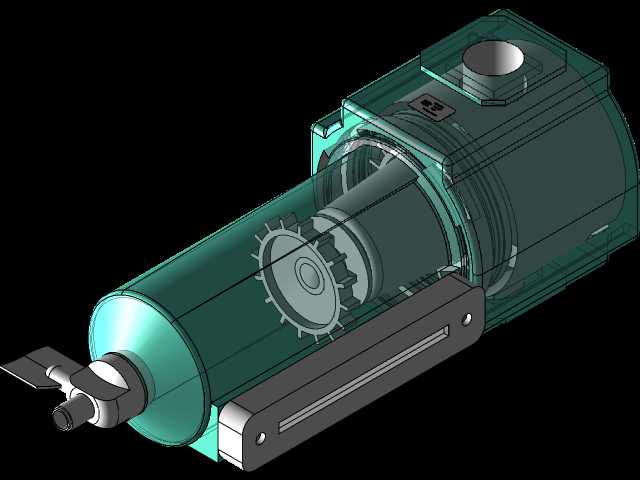

这款半英寸接口的空气滤清装置，主要面向气动控制系统的气源预处理场景，广泛应用在轻工装配生产线、自动化气动工位、小型气动设备集群、汽修气动工具供气端等对压缩空气质量有明确要求的作业环境中，承担着去除压缩空气内液态水滴、固体杂质、悬浮油污颗粒的核心作用，是气动回路中不可或缺的前端气源处理部件，能够有效避免下游气动元件因为杂质卡滞、水汽锈蚀出现的动作失效、密封磨损、寿命缩短等问题，大幅降低气动系统的非计划停机维护概率。从实际使用功能来看，该装置适配常规工业压缩空气供气工况，可承受最高17bar的供气压力，适配的工作环境温度覆盖零下20摄氏度到零上79摄氏度区间，内部配置40微米精度的过滤元件，能够有效拦截气源中粒径超过阈值的固体杂质与游离液态水，滤杯采用透明高强度材质设计，日常巡检时可以直接观察内部积水液位与滤芯污染状态，方便运维人员及时开展排水与滤芯更换作业，顶部设置的安装支架可以适配不同角度的工位固定需求，无需额外制作复杂转接件即可完成现场布设。在产品设计思路上，这款滤清装置采用了模块化的结构布局，滤杯与阀体采用快拆式密封连接结构，日常维护时无需拆卸整体安装基座与连接管路，即可单独取下滤杯完成积水倾倒与滤芯更换作业，大幅压缩了现场维护的停机时长；主通径采用1/2英寸PTF标准螺纹接口，能够适配行业内绝大多数常规气动管路的连接尺寸，无需额外配置变径接头即可完成对接；内部流道采用顺滑的渐扩式设计，压缩空气进入滤腔后流速自然降低，配合内置的导流结构可以让气流产生稳定的旋转离心效应，将混杂在空气中的液态水滴与大质量杂质甩到滤杯内壁后自然沉降到集水腔，避免气流直吹滤芯造成的局部负荷过高问题，有效延长了过滤元件的实际使用寿命。从安装边界来看，该装置整体结构紧凑，滤杯部分采用透明可视化设计不会额外占用过多安装空间，安装时需要预留出滤杯下方的排水操作空间与侧面的滤芯拆装空间，避免与周边管路、设备结构产生干涉，固定支架可根据现场管路走向调整安装角度，既可以垂直安装在水平管路上，也可以根据现场空间情况调整倾斜角度，不会影响内部的气水分离与过滤效果，适配不同布设条件的气动工位使用需求。
