水处理系统用多规格砂滤罐体结构

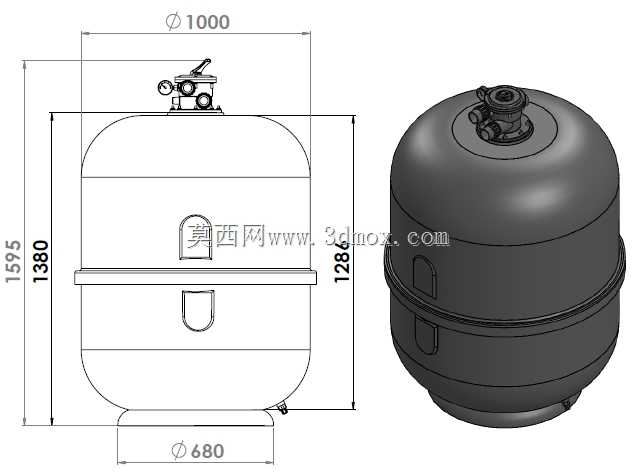

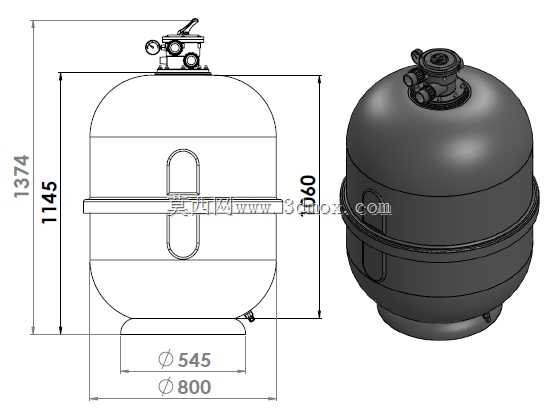

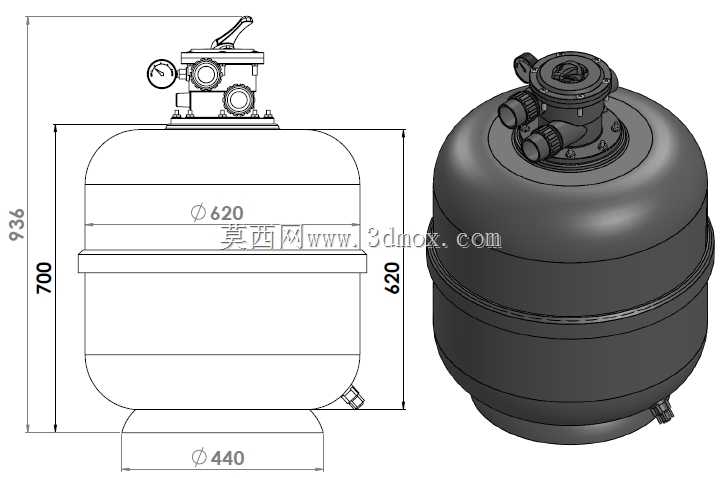

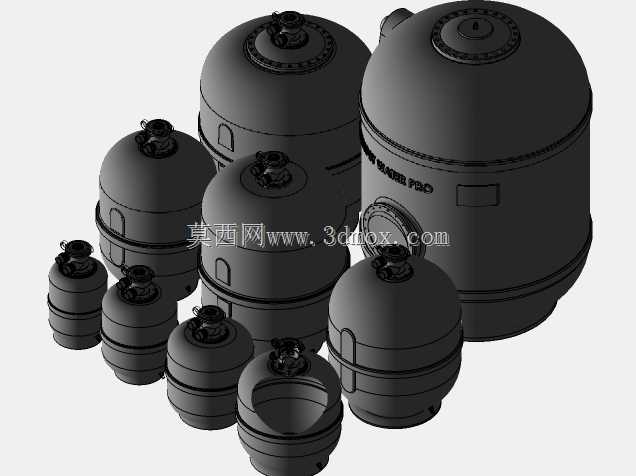

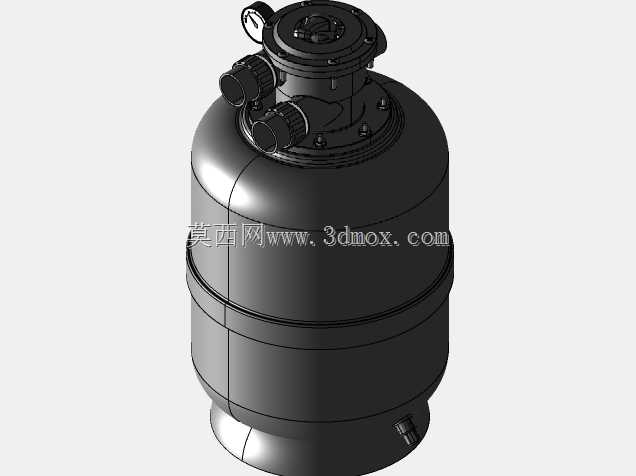

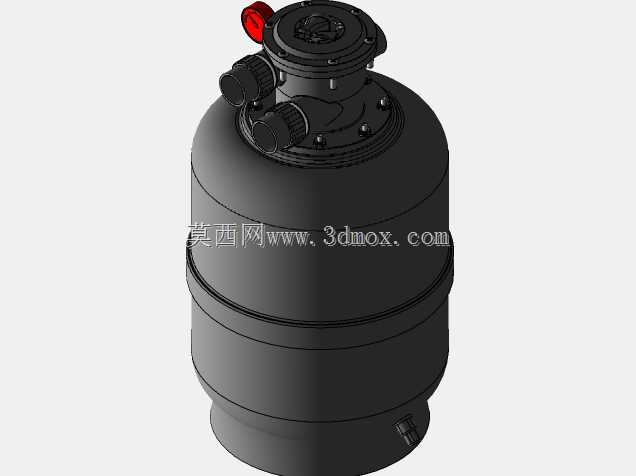

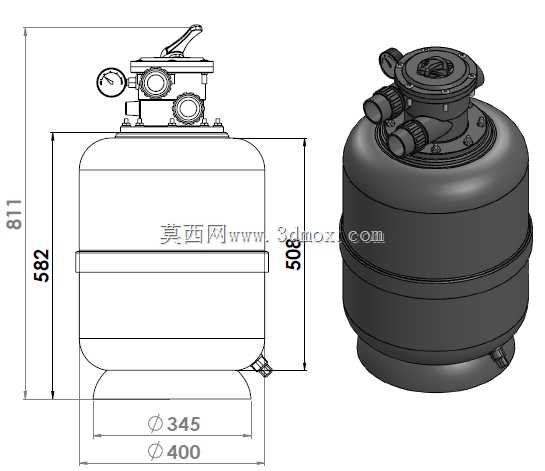

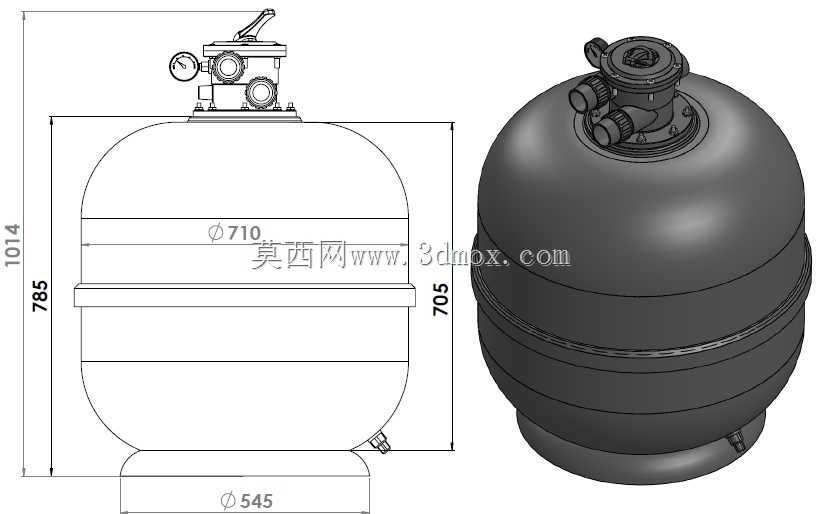

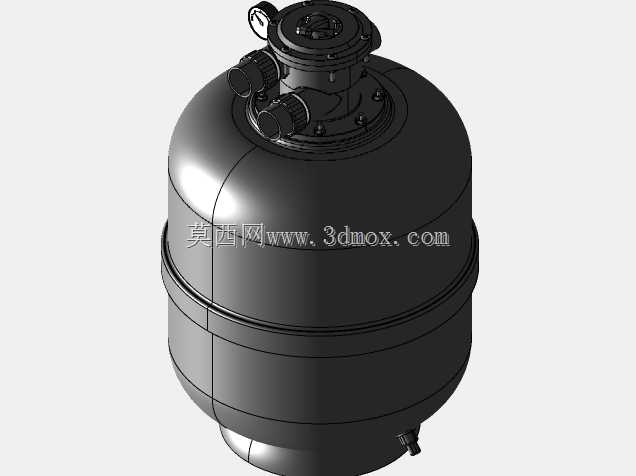

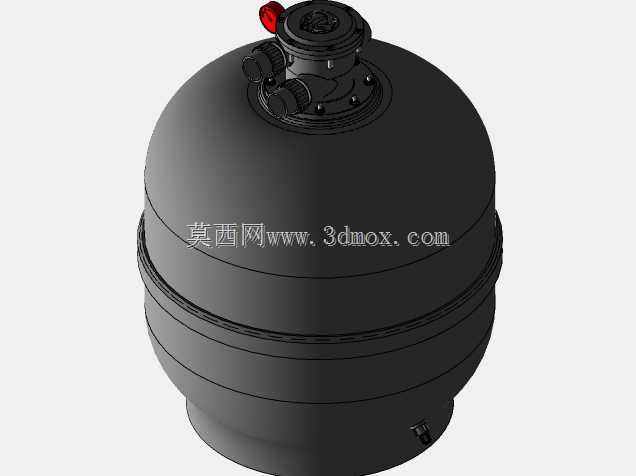

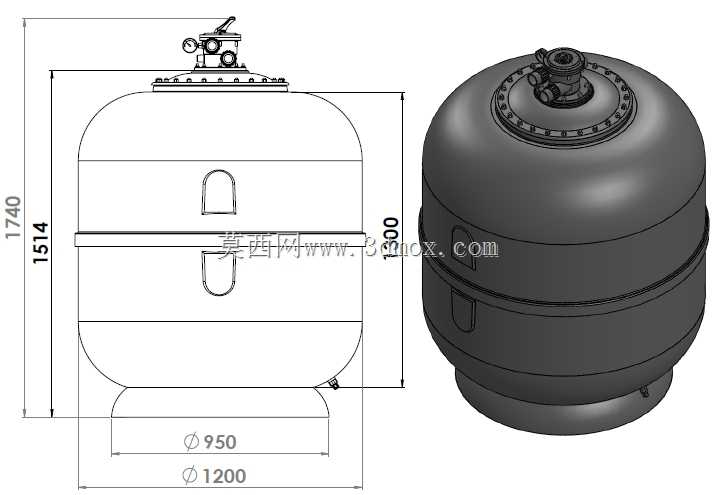

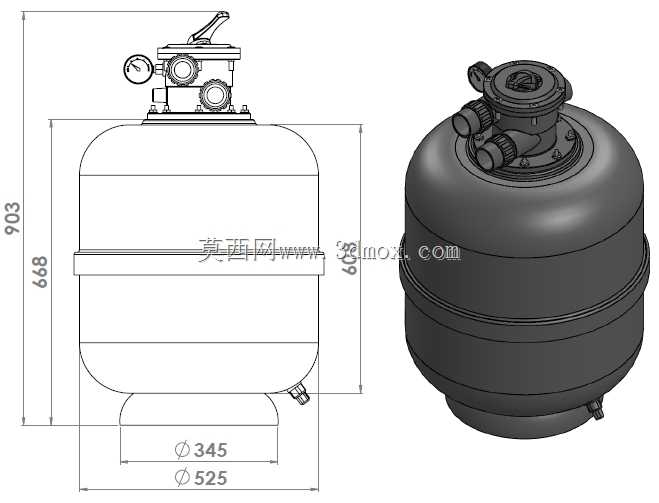

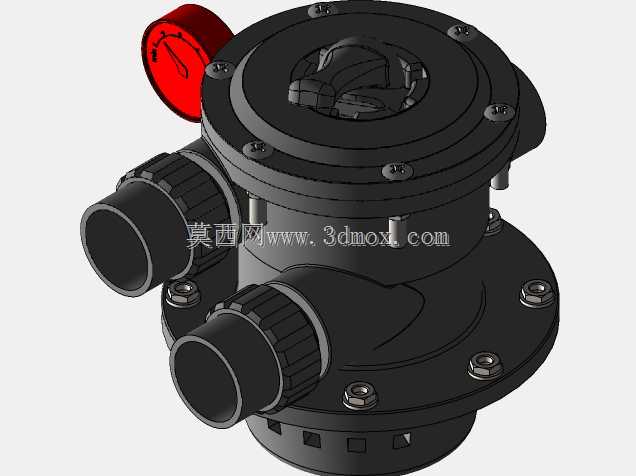

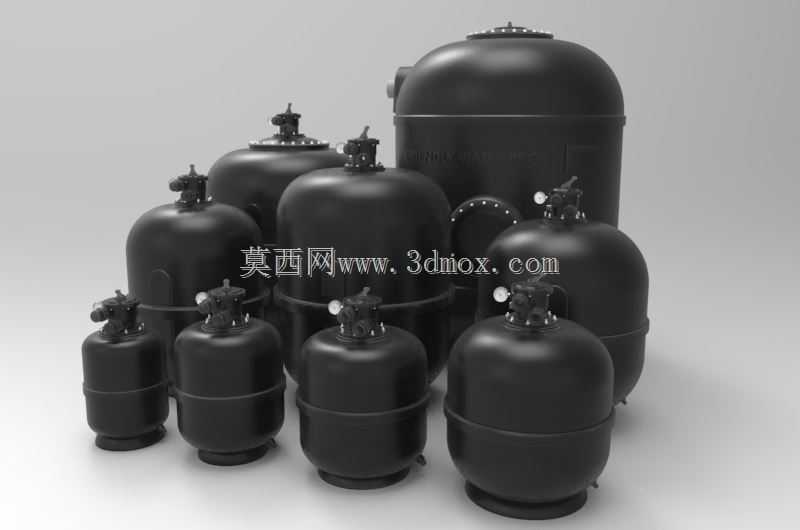

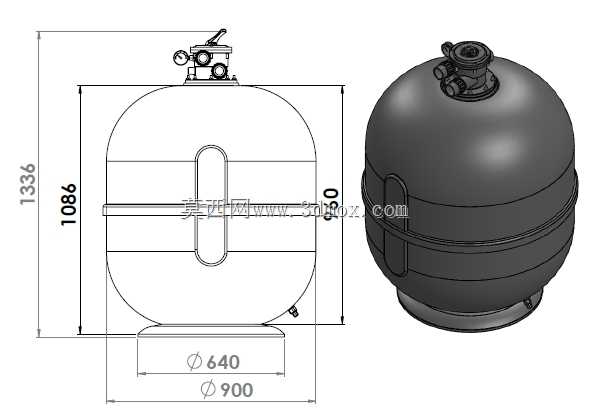

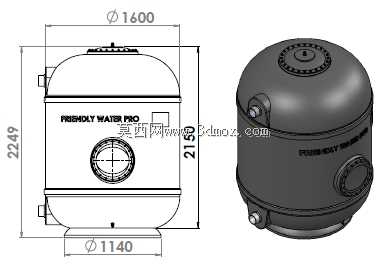

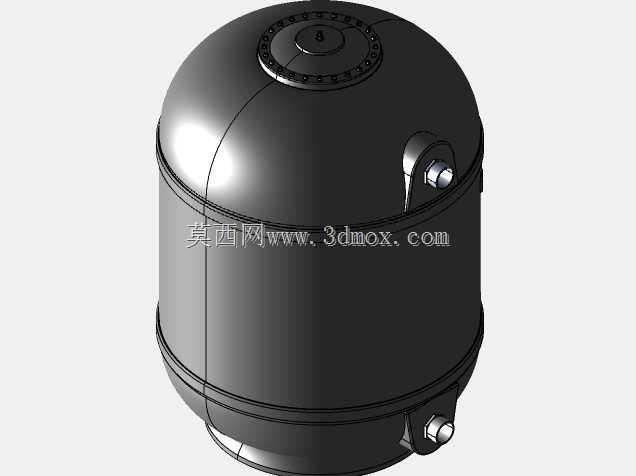

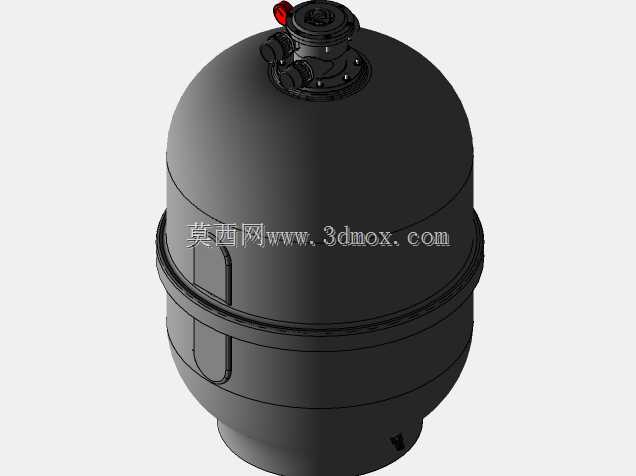

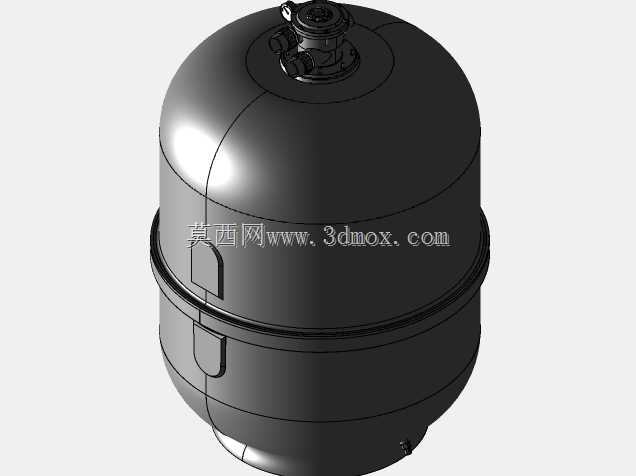

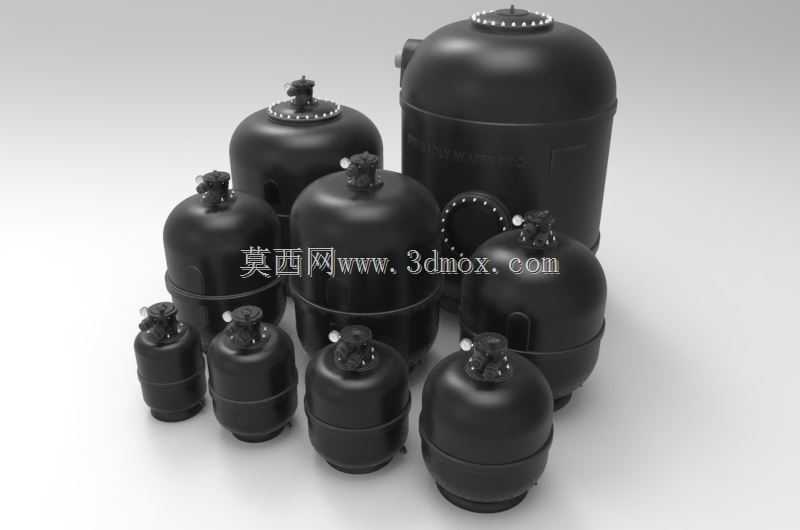

砂滤器作为水处理环节的核心过滤设备，广泛应用于泳池水循环、景观水池净化、工业循环冷却水预处理、饮用水初级过滤等场景，承担着截留水体中悬浮杂质、泥沙、胶体颗粒物的核心作用，是保障水体浊度达标、减轻后续水处理工艺负荷的关键单元。本次呈现的系列砂滤器采用立式承压罐体结构，覆盖从小型家用泳池到大型商用循环水系统的全流量适配需求，不同规格的罐体可匹配不同处理量级的水循环系统，单台设备的处理流量可覆盖每小时数吨到上百吨的区间，满足不同规模项目的选型需求。从功能设计来看，该系列砂滤器以过滤腔体内填充的石英砂滤料为过滤介质，待处理水体从罐体上部进水口进入，透过滤料层时，水中的悬浮杂质被滤料层截留吸附，过滤后的洁净水体从罐体下部的集水装置汇集后排出，当滤料层截留杂质达到饱和状态时，可通过罐体顶部的多路阀切换运行状态，实现反冲洗流程，借助反向水流冲起滤料层，将截留的杂质从排污口排出，恢复滤料的过滤能力，无需频繁更换滤料，大幅降低设备的运维成本。在设计思路上，该系列罐体采用上下椭球形封头搭配圆柱形筒身的承压结构，这种结构可以均匀分散内部水压带来的应力，相比直筒方型结构具备更优异的承压性能，可适配常规循环水系统的工作压力要求，避免长期承压运行出现罐体变形、渗漏的问题。罐体顶部集成的控制阀安装位采用标准化接口设计，可适配手动多路阀或自动控制阀的安装需求，用户可根据项目的自动化程度灵活选配控制部件；罐体侧面预留的观察孔可方便运维人员直观查看内部滤料的状态、污染程度，及时开展维护作业；罐体底部的支撑脚采用均匀分布设计，可将罐体满载时的重量均匀传递到安装基础上，降低对安装地面的承重要求，同时预留的安装固定孔位可方便设备与基础做锚固连接，避免设备运行过程中出现移位、振动的问题。从安装边界来看，不同规格的罐体直径从数百毫米到一千余毫米不等，高度随处理量提升对应增加，安装时需要在罐体周边预留不小于六百毫米的操作维护空间，方便后期开展滤料补充、阀门检修、管路连接等作业；罐体的进出水口采用标准化螺纹或法兰接口，可直接对接现场的循环水管路，无需额外做非标转接，大幅降低现场安装的施工难度。罐体外部的防腐涂层可适应潮湿的安装环境，避免长期处于高湿度环境下出现罐体锈蚀的问题，延长设备的整体使用寿命。
