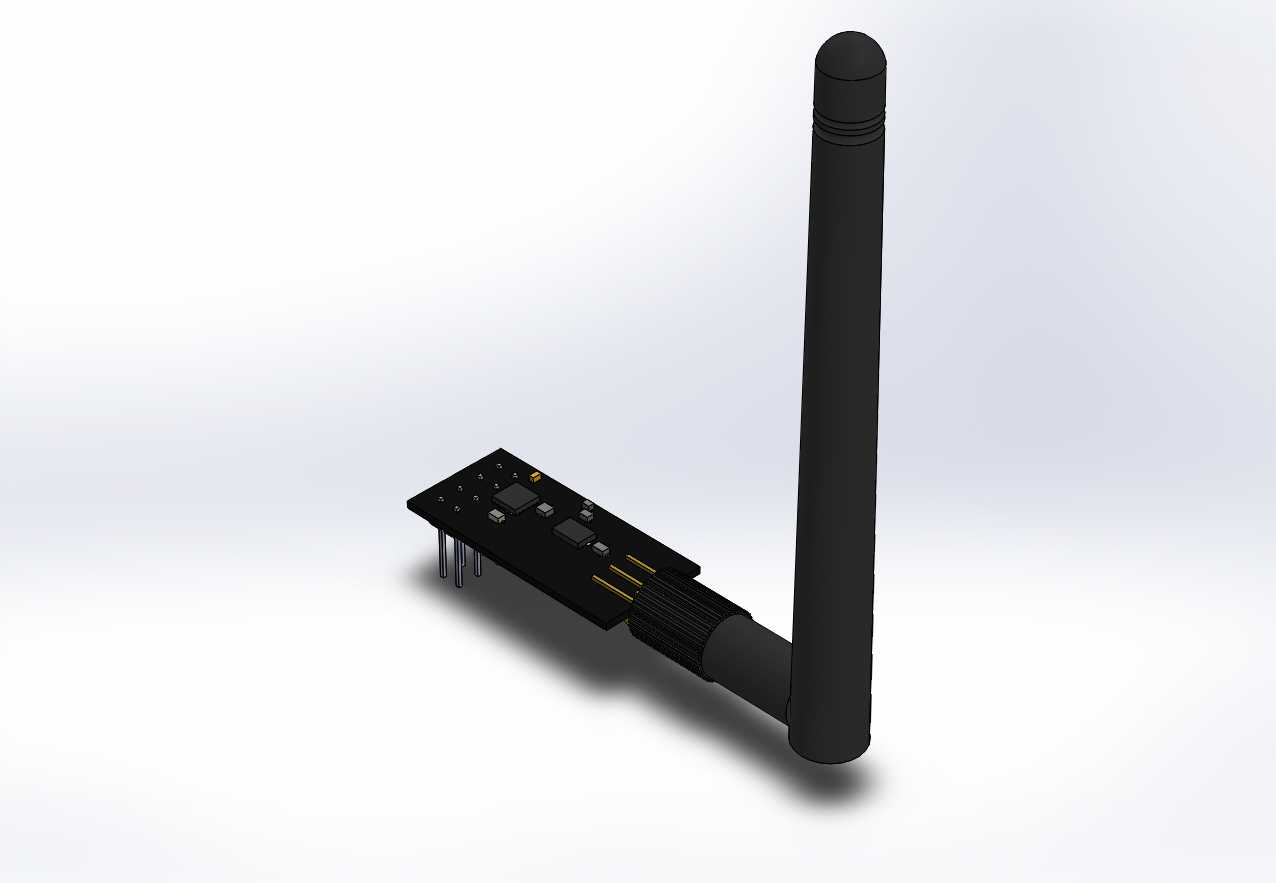

带外置胶棒天线的2.4G无线通信模块

这款2.4GHz频段的无线通信模块，是面向短距离无线数据交互场景设计的硬件单元，在工业现场传感数据采集、智能家居设备联动、小型机器人遥控通信、消费电子外设无线连接、教学实验电子开发等场景中有着广泛的应用空间，能够为不同设备之间搭建稳定的低功耗无线数据链路，替代传统有线连接带来的布线繁琐、部署受限等问题。从实际用途来看，该模块可实现点对点、点对多的双向数据传输，支持多设备组网通信，能够完成控制指令下发、传感数据回传、设备状态同步等核心通信任务，在低功耗模式下可适配电池供电的便携类、穿戴类设备的长期运行需求，有效降低设备整体功耗，延长续航周期。在功能特性层面，模块采用成熟的2.4G射频收发方案，外置高增益胶棒天线能够有效提升信号收发强度与传输距离，相比板载陶瓷天线的版本，在有遮挡的复杂应用环境中信号抗衰减能力更强，通信稳定性更优；模块板载必要的电源滤波、阻抗匹配电路，预留标准排针接口，可直接插接在适配的主控底板上，降低用户的二次开发硬件调试难度。从设计思路来看，整体结构采用PCB板载电路加外置可弯折天线的布局，射频电路部分做了专门的阻抗匹配设计，保证信号传输链路的驻波比处于合理区间，减少信号反射带来的功率损耗；天线与PCB板的连接部位采用加固结构设计，避免日常使用中天线弯折造成的连接松动问题，排针引脚采用标准2.54mm间距设计，兼容通用面包板、杜邦线的连接需求，适配各类开发场景的快速搭建需求。外形尺寸与安装边界方面，模块主体PCB部分为规整长方形结构，外置天线垂直于PCB板延伸，整体占用空间紧凑，安装时仅需预留对应排针的插接空间以及天线的直立部署空间即可，天线部分可根据实际安装环境做小角度的弯折调整，不会对周边其他元器件的安装造成干涉，能够适配各类紧凑结构的智能硬件内部安装需求，在狭小的设备壳体内部也能完成合理的布局部署，不会因为模块体积问题影响设备整体的结构设计。
