HC-06蓝牙通讯模块实体结构建模

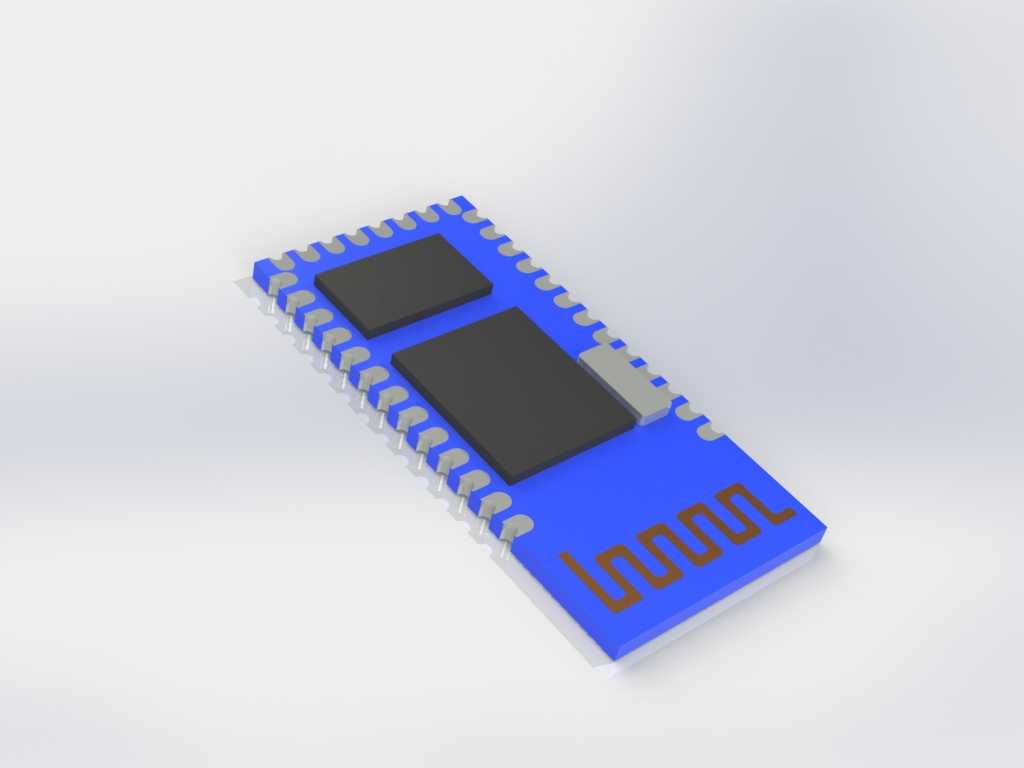

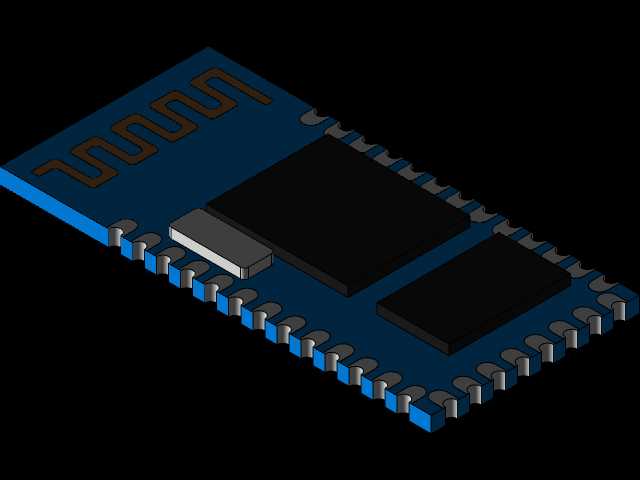

本次建模的HC-06蓝牙模块，是短距离无线数据传输场景中应用极为广泛的经典电子组件，常被嵌入各类智能硬件、工业测控节点、消费电子外设当中，承担设备间跨空间的串行数据透传任务，替代传统有线串口连接，大幅降低设备布线复杂度，提升硬件部署的灵活性。在实际应用中，这类模块可适配智能家居传感节点的信号回传、小型机器人的遥控指令传输、教学实验装置的无线调试、便携检测设备的数据导出等多类场景，无需复杂的协议配置即可快速搭建稳定的短距离通讯链路，是嵌入式开发领域常用的基础通讯组件。从功能特性来看，该模块集成了蓝牙射频收发单元、基带处理电路与串口转换逻辑，可实现TTL电平的串口数据与蓝牙无线信号的双向转换，工作状态下可完成主从设备的自动配对连接，支持标准串口通讯协议，能够直接对接多数单片机的串口引脚，无需额外增设电平转换电路即可完成硬件对接，适配多数低功耗嵌入式系统的供电与通讯需求。在设计思路上，建模过程完全参照实物模块的真实结构还原，首先还原了蓝色FR-4材质的印制电路板基底，板边的半金属化邮票孔焊盘按照实际贴片封装的引脚间距排布，每个焊盘的尺寸、位置都严格匹配实际贴片加工的安装要求，确保模型可直接用于PCB布局的占位参考、产品外壳的内部空间适配设计。板载的两个核心集成芯片分别对应蓝牙主控芯片与存储芯片，按照实物的贴装位置还原了芯片的塑封本体与引脚细节，板端的板载PCB天线按照实际的蛇形走线形态还原，还原了天线的走线宽度、弯折角度与边缘净空区域，确保模型呈现的结构与实物的电气设计边界完全一致。在外形尺寸与安装边界上，模型严格还原了模块的实际长宽厚尺寸，板边的定位缺口、焊盘的伸出长度都与实物保持一致，可直接用于嵌入式产品的内部结构设计，帮助设计者提前核算模块安装所需的预留空间，避让周边的结构件与其他电子元件，避免后期打样出现元件干涉、安装空间不足的问题。建模过程中对模块表面的丝印标识、元件的高度差都做了细致还原，板上的贴片阻容元件、状态指示灯的位置都与实物对应，既可以用于产品结构设计的装配校验，也可用于教学演示场景下的电子元件结构展示，帮助学习者直观理解蓝牙模块的硬件构成与贴装形态。
