开放式降压变压器结构三维设计

项目分类:变压器/电感器 发布时间:2021-11-08 ID:374952
  • 开放式降压变压器结构三维设计
  • 开放式降压变压器结构三维设计
  • 开放式降压变压器结构三维设计

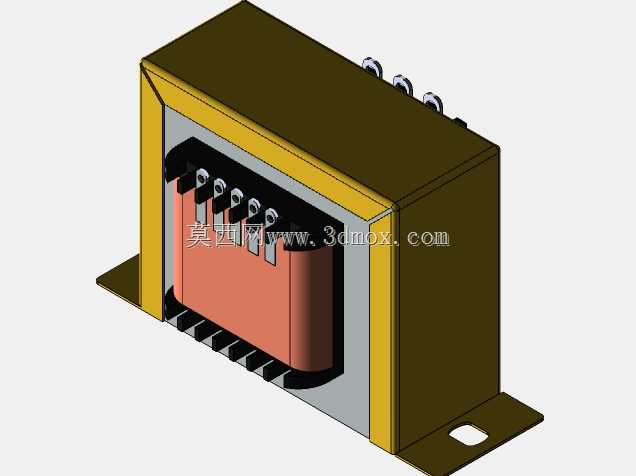

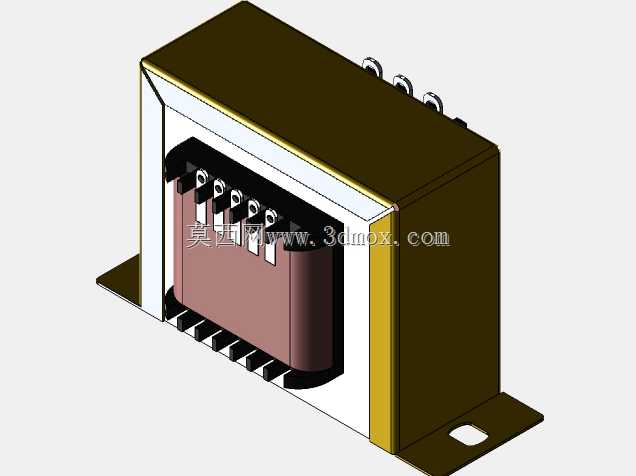

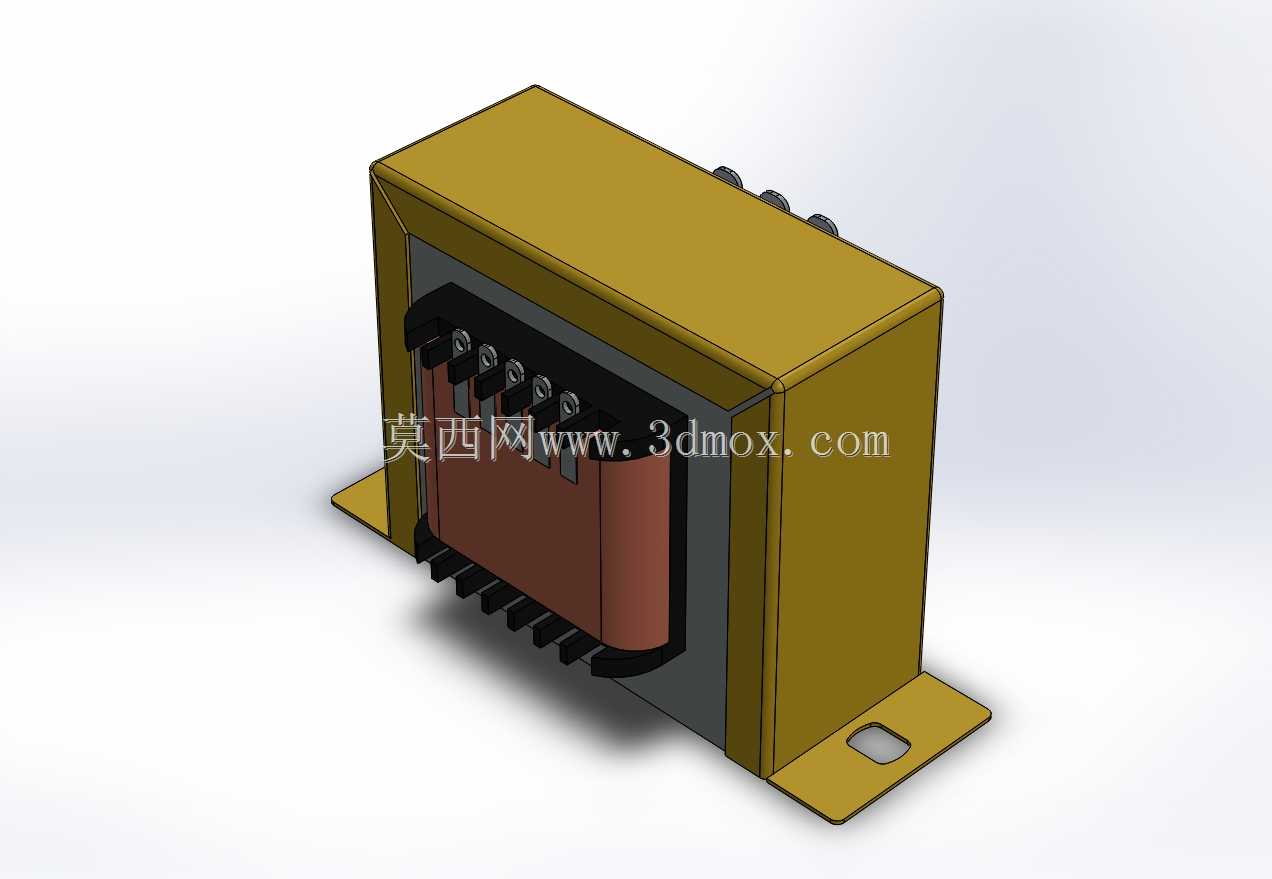

  在低压配电、工控设备内部供电、小型机电装置的电压转换场景里,这类开放式降压变压器是十分常见的电磁转换部件,它的核心作用是将前端输入的较高交流电压转换为后端负载适配的低压交流电,为控制回路、信号模块、小型执行器件提供匹配的供电输入,相比密封式变压器,开放式结构的散热效率更高,适合安装在设备内部通风条件尚可、无大量粉尘与液体飞溅的舱室位置,比如机床电控仓、自动化生产线的控制机柜内部、小型实验设备的供电模组区域。从结构设计来看,这个模型完整还原了产品的实际装配逻辑,外部采用折弯成型的金属壳体作为防护与安装载体,底部延伸出带安装孔的固定支脚,支脚的开孔尺寸与孔位间距完全适配行业通用的安装标准,

  安装时可以直接通过螺栓固定在设备的安装板或者机柜的横梁上,不需要额外制作转接支架,支脚的折弯角度做了加强处理,能够承受变压器自身的重量,同时在设备运输、运行产生振动时避免支脚变形导致的安装松动。壳体内部包裹的是叠压成型的铁芯与绕制完成的绕组,铁芯采用标准的叠片结构设计,绕组的引出端统一排布在壳体一侧的接线端子排上,端子排的间距符合电气安全间隙要求,接线时可以直接对应端子标识完成输入输出线路的连接,不需要额外调整线序间距,降低现场接线的出错概率。设计过程中首先要考虑的是电磁转换的效率与运行温升,开放式的壳体侧面预留了足够的通风间隙,绕组工作时产生的热量可以通过空气自然对流快速散出,不需要额外加装散热风扇,既降低了部件成本,

  也减少了后期运行的故障点,毕竟风扇属于损耗件,在长期连续运行的设备里会增加维护频次。其次要考虑安装的兼容性,底部支脚的安装孔做了长圆孔设计,允许安装时存在小范围的位置偏差,抵消机柜安装板的加工误差,避免出现孔位对不上无法安装的问题。接线端子的位置设计在设备正面,也就是日常维护时可以直接操作的一侧,后期检修测量电压、更换接线时不需要拆卸整个变压器,只需要打开机柜仓门就可以直接操作,大幅降低维护的操作难度。绕组与壳体之间做了绝缘隔离结构,避免长期运行后绝缘层老化导致的壳体带电问题,满足低压电气设备的安全防护要求。从外形尺寸来看,这个变压器的整体体积属于中小功率段的规格,适合安装在空间有限的设备内部,不会占用过多的机柜内部空间,

  壳体的边角做了折弯圆角处理,避免安装维护时锋利的钣金边角划伤操作人员,也避免在装配过程中刮伤相邻的线缆绝缘层。在实际选型应用时,这类变压器通常匹配后端负载的总功率预留一定的余量,避免负载启动时的冲击电流导致变压器过载,模型里的绕组排布、铁芯尺寸的比例完全符合实际产品的设计规范,结构工程师在做设备整体布局时,可以直接调用这个模型完成机柜内部的排布校验,检查安装空间是否足够、接线位置是否与其他部件干涉、通风路径是否被其他元器件阻挡,提前在设计阶段规避安装干涉、散热不良的问题,减少后期样机试制时的修改工作量。不同于集成化的开关电源,这类工频降压变压器的抗冲击能力更强,在负载存在短时冲击电流的场景里运行稳定性更好,不会因为瞬时的电流波动出现输出不稳或者损坏的问题,因此在很多对供电可靠性要求较高的工控设备里,依然会选用这类结构的变压器作为供电转换部件。模型还原了产品的所有外部结构特征,包括壳体的折弯接缝、端子排的固定结构、底部支脚的成型细节、绕组端部的绝缘固定结构,不管是用来做设备的布局装配仿真,还是用来做电气部件的结构参考,都能完全匹配实际产品的尺寸边界,不需要再额外核对实物的安装尺寸。
