绕线式金属弹性挠性联轴器结构设计

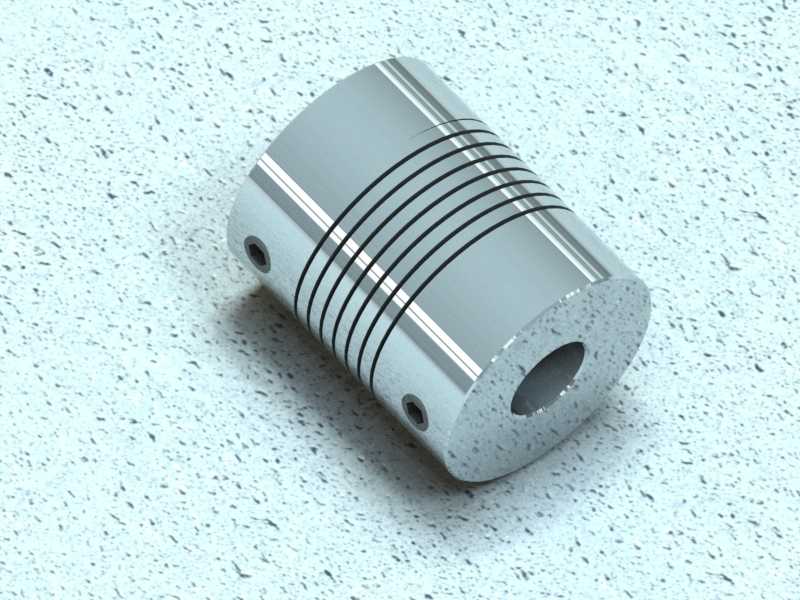

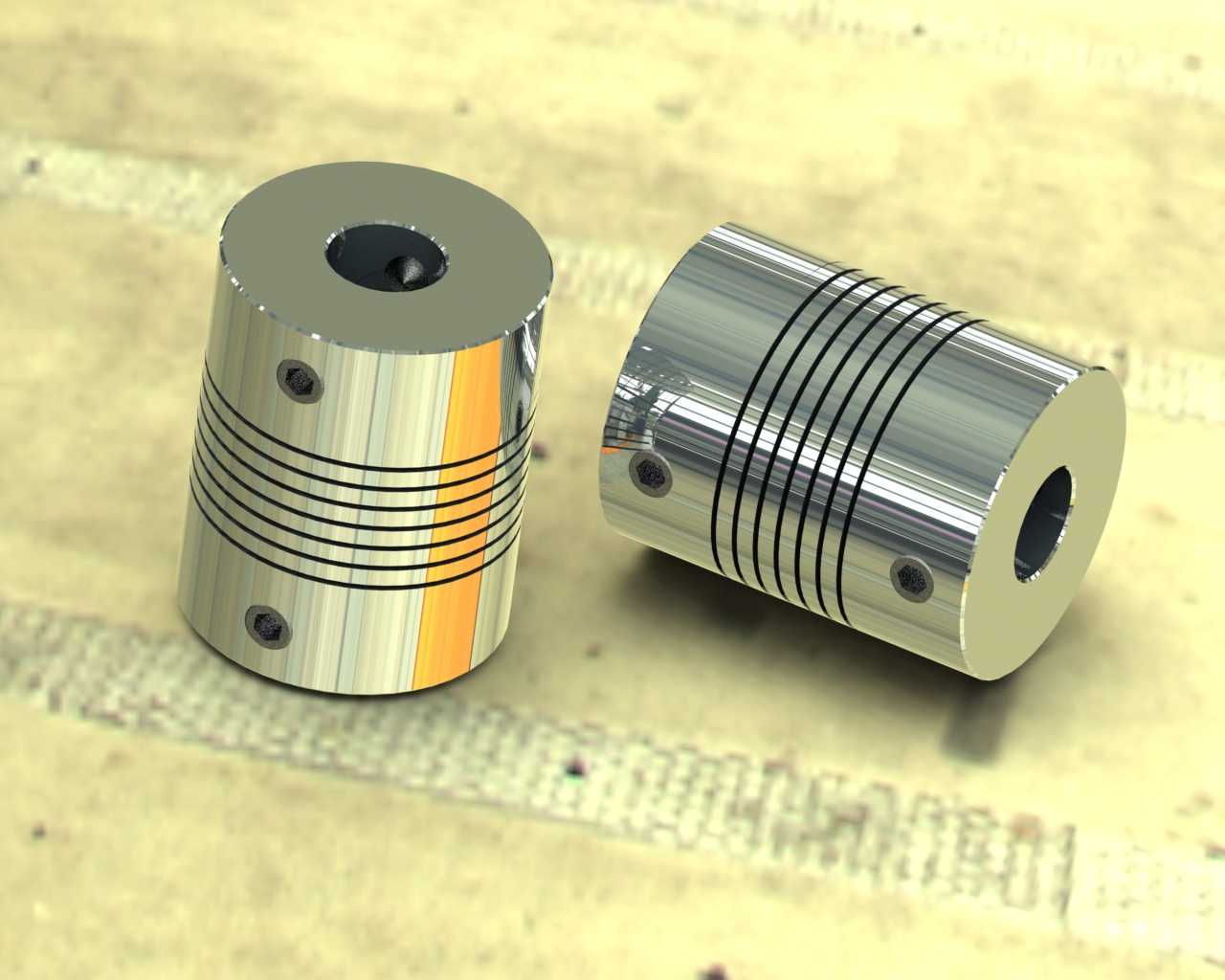

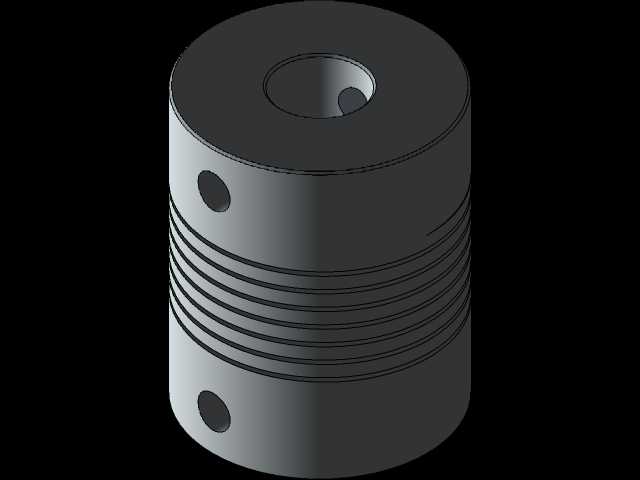

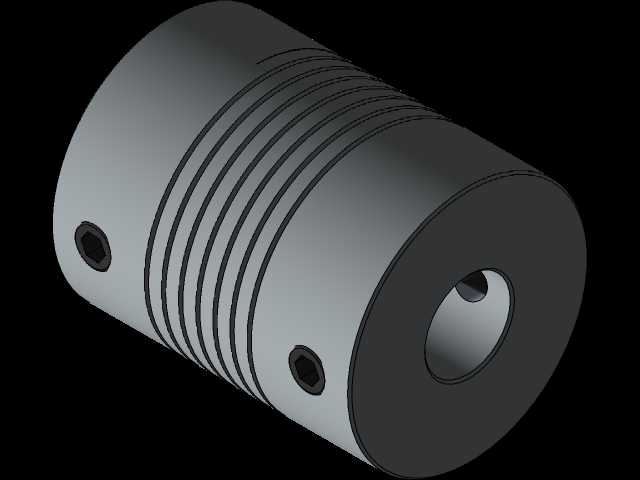

这款绕线式金属挠性联轴器，是机械传动系统中用于补偿两轴相对偏移、缓冲传动振动的核心连接部件，广泛应用于伺服传动系统、精密检测设备、小型输送装置、电子制造装备、办公自动化设备以及中小功率电机与负载的连接场景中，尤其适配对传动精度、响应速度有一定要求，同时两轴安装存在少量同轴度误差的传动工况。在实际设备运行中，动力输出轴与负载输入轴往往无法做到绝对的同轴对中，安装偏差、运行过程中的轴系热变形、负载冲击带来的轴系位移都会造成附加载荷，加剧轴承磨损、引发传动振动甚至损坏核心传动部件，这款挠性联轴器正是针对这类工况设计，通过自身的弹性变形结构吸收两轴之间的径向、角向与轴向偏差，在传递扭矩的同时降低安装对中难度，延长整套传动系统的使用寿命。该联轴器采用一体化金属圆柱基体设计，主体为圆柱形中空结构，两端分别设置与待连接轴适配的安装内孔，孔侧配有紧定螺钉用于锁紧固定轴件，避免传动过程中轴与联轴器发生相对打滑；柱体中段加工有多道平行的环形绕切缝隙，这些均匀分布的切缝形成了可产生微量弹性形变的柔性结构段，既保留了金属材质的刚性扭矩传递能力，又能通过切缝间的结构变形补偿两轴间的不对中量，相较于刚性联轴器，它能有效抵消安装偏差带来的附加应力，相较于橡胶弹性体联轴器，它具备更好的耐油、耐温、抗老化性能，长期使用不会出现弹性体老化失效的问题，传动精度保持性更优。在设计过程中，这款联轴器优先考虑了紧凑安装空间下的适配性，整体外径控制在小尺寸区间，轴向长度适配常规小型电机与编码器、丝杠等负载的安装间距，两端内孔可根据不同轴径做适配加工，紧定螺钉的位置避开了中段柔性切缝区域，保证锁紧力直接作用于轴面，不会对柔性变形段造成额外挤压；切缝的数量、深度与间距经过反复校核，在保证足够扭转刚度、确保传动扭矩无滞后传递的前提下，最大化柔性补偿能力，避免刚度过大失去补偿效果，或是刚度过小导致传动扭转角过大影响精度。安装时只需将两端分别套入动力轴与负载轴，调整好轴向安装位置后拧紧紧定螺钉即可完成固定，不需要额外的复杂安装工装，对安装空间的要求较低，能适配多数紧凑布局的小型传动设备，在日常运行中无需额外维护，金属材质的结构可在常规工业环境下长期稳定工作，有效降低设备的运维成本。
