工业传动用双联链轮组结构设计

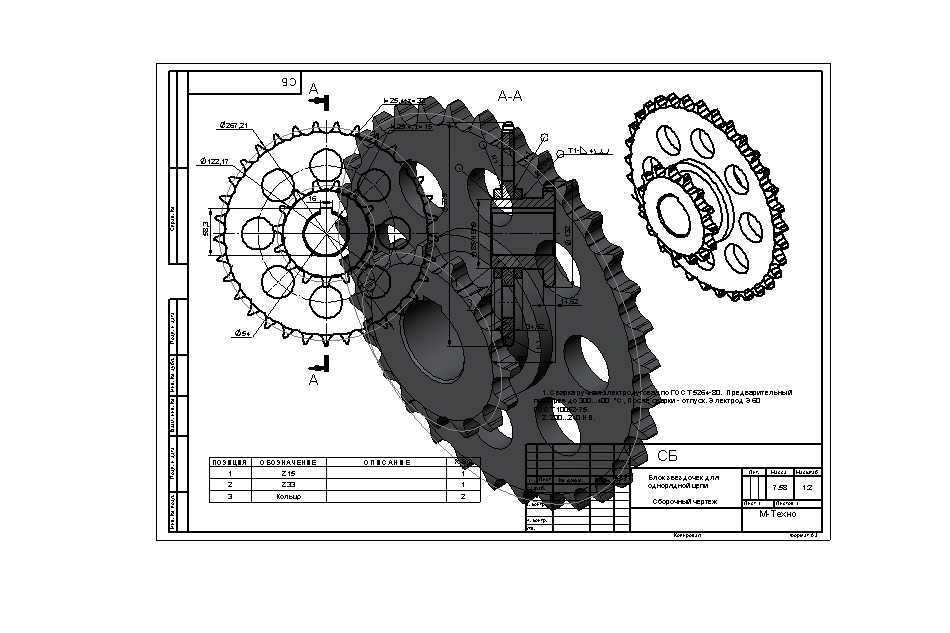

链轮是链传动系统中的核心啮合部件，广泛应用于各类需要精准动力传递、长距离传动且对传动比稳定性有一定要求的工业场景中，覆盖轻工生产线、农业机械、输送设备、摩托车及小型工程机械的动力传输环节，相比带传动具备无打滑、传动比准确、轴上载荷小、适应多粉尘多油污恶劣工况的优势，相比齿轮传动则具备安装容错率高、中心距适配范围广、维护成本低的特点。本次设计的双联链轮组，针对单级链传动无法同时匹配两组不同传动比输出的需求开发，可在单根输入轴上实现两个不同齿数链轮的同步转动，分别驱动两条独立的输送链条或传动链条，常见于自动化生产线上的多工位同步输送机构、农业收获机械的多作业端动力分配结构中，能够有效减少传动系统的轴系数量，压缩整体传动结构的占用空间，降低设备的整体制造成本。在设计思路上，首先根据传动系统的额定传递功率、输入转速、预期传动比确定两个链轮的对应齿数，选取适配的链条节距参数，保证轮齿与链条滚子的啮合间隙处于合理区间，既避免间隙过大导致传动冲击、噪音增大，也防止间隙过小出现卡链、啮合卡顿的问题；轮齿的齿形采用标准三圆弧一直线齿廓，保证链条啮入啮出过程顺滑，减少啮合过程中的接触应力集中，提升链轮的使用寿命。结构上两个链轮采用一体化同轴设计，轮毂部分设置适配标准平键的键槽，保证与传动轴的周向固定可靠，避免大扭矩传递下出现打滑失效；轮盘部分开设多个均匀分布的减重孔，在不降低轮体结构强度的前提下，减少链轮自身转动惯量，降低传动过程中的动载荷，同时也便于安装过程中的起吊与对位操作。从安装边界来看，链轮的轮毂长度、轴孔直径均匹配常用的标准传动轴尺寸，安装时需保证两配对链轮的端面共面度偏差在允许范围内，避免链条出现偏磨、掉链的问题；链轮的齿顶圆、分度圆尺寸经过精准核算，安装后与配套链条的中心距可通过张紧机构调整，保证链条的垂度处于合理范围，兼顾传动效率与运行稳定性。轮体的厚度适配对应链条的内节内宽，保证啮合过程中链条不会出现轴向窜动，整体结构可直接替换同参数的标准链轮，无需对原有传动系统的安装基座做额外改动，适配性较强。
