锤式粉碎机弧形冲孔筛网结构设计

这款弧形冲孔筛网是锤式粉碎设备核心的筛分出料部件，主要应用在矿山、建材、粮食加工、固废回收等领域的物料粉碎工序中，直接决定粉碎后成品物料的粒度均匀性与设备的出料效率。在实际生产场景里，待粉碎物料进入粉碎腔后，会被高速旋转的锤片反复击打、碰撞、研磨，达到粒径要求的物料会穿过筛网的冲孔排出腔体，粒径不达标的物料会留在腔内继续接受粉碎作用，直到粒径符合筛分要求才能出料，因此筛网的结构设计直接影响整套粉碎设备的生产效率与成品质量。

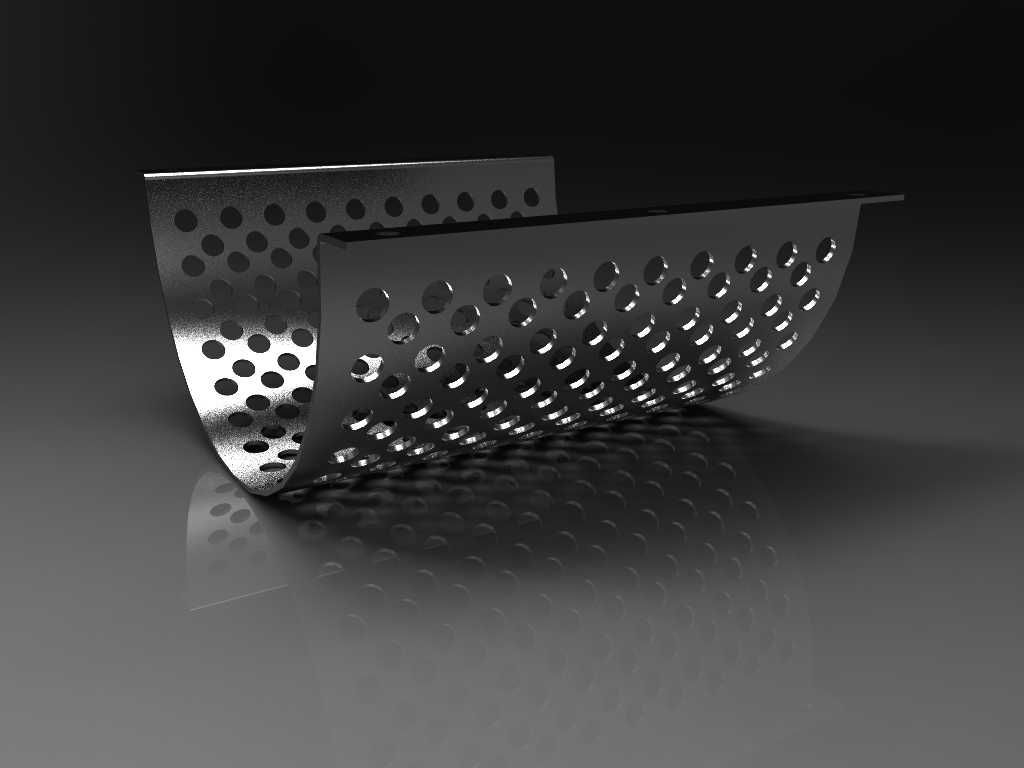

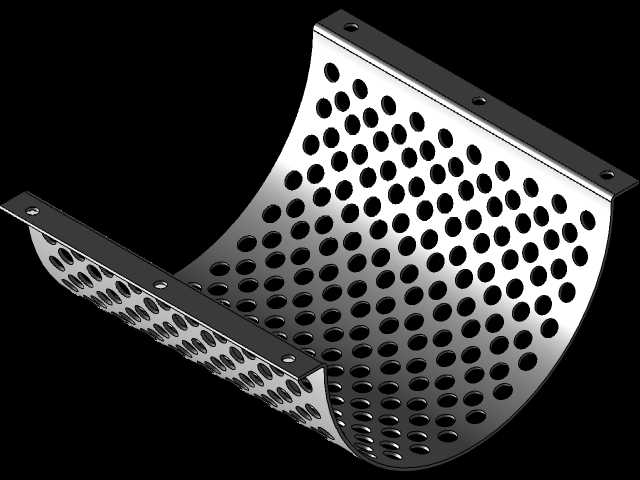

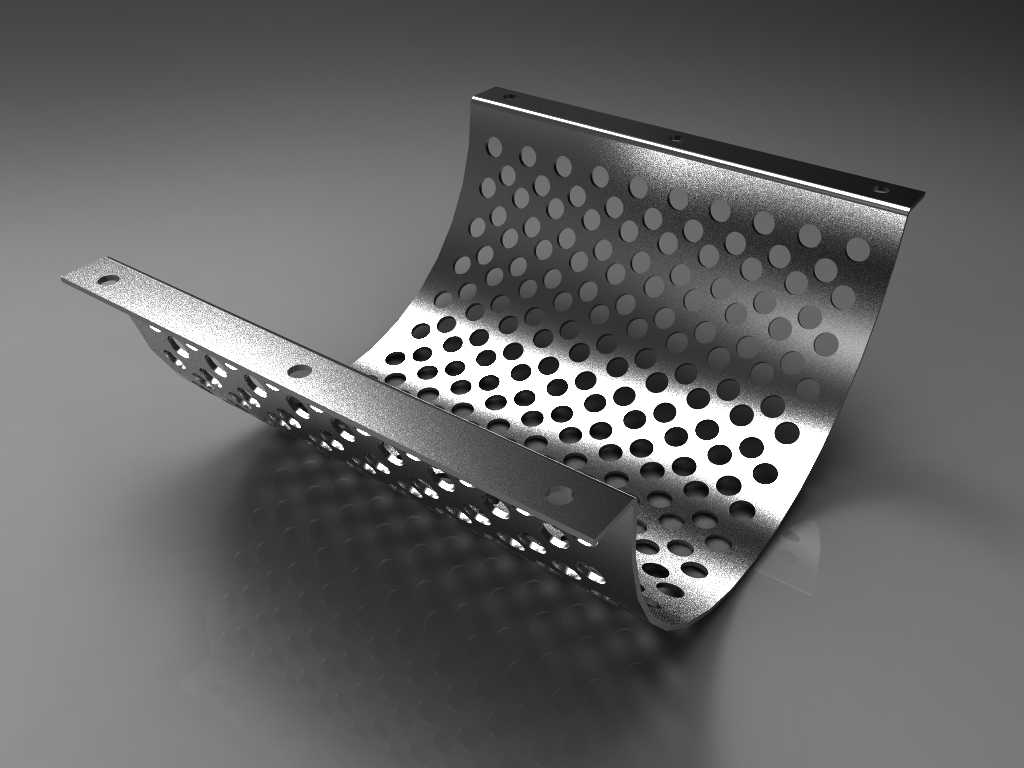

从功能特性来看，这款筛网采用弧形弯折结构，能够完美适配锤式粉碎机的圆形粉碎腔内壁轮廓，安装后可以最大化覆盖粉碎腔的出料区域，相比平面筛板能够有效增加有效筛分面积，减少合格物料在腔内的滞留时间，避免过度粉碎带来的能耗升高与粉料占比过大的问题。筛网表面采用均匀排布的圆形冲孔设计，孔边经过冲压工艺处理无毛刺锐边，孔位排布经过受力优化，在保证筛分通过率的同时兼顾筛网整体结构强度，能够承受粉碎腔内高速飞射物料的持续冲击与摩擦，适配中等硬度以下物料的粉碎筛分需求。两侧延伸出的平直安装边带有预制安装孔，安装时可直接通过螺栓与粉碎腔的机架定位固定，安装边与弧形筛面采用一体化弯折成型，无焊接应力集中点，长期受冲击载荷作用下不易出现焊缝开裂、边部变形的问题。

设计过程中，首先根据对应型号锤式粉碎机的粉碎腔回转半径确定筛网的弧形曲率，保证筛网内表面与锤片回转外圆的间隙保持均匀一致，避免间隙过大导致物料在间隙处堆积堵料，或是间隙过小导致锤片刮蹭筛网引发设备故障。冲孔的孔径根据常用成品物料的粒度要求设定，孔位采用错排排布方式，相比正排排布能够提升15%左右的开孔率，同时保证筛网各个方向的受力均匀性，避免应力沿直线排布的孔位集中引发筛网开裂。筛网的整体安装尺寸严格匹配对应机型的腔体内壁安装位，两侧安装边的孔位间距与机架上的固定螺柱位置完全对应，安装时无需二次打孔裁切，可直接替换同规格的磨损旧筛网，降低设备维护的时间成本。材质选用耐磨金属板材制作，表面经过硬化处理，在处理矿石、建筑垃圾等硬质物料时也能保持较长的使用寿命，减少易损件的更换频率。
